6G时钟模块晶振,SM8S-9-32.768K-20,Pletronics两脚贴片晶振,美国进口晶振,Pletronics普锐特晶振,型号SM8S,编码为:SM8S-9-32.768K-20,负载:9pF,频率为:32.768K晶振,精度:20ppm,小体积晶振尺寸:3.2x1.5x1.0mm包装,SMD石英晶体,两脚贴片晶振,石英晶振,无源晶振,石英晶体谐振器,无铅环保晶振。Pletronics的SM8S系列是一款微型低轮廓表面安装手表水晶。封装是自动化表面安装组装和回流实践的理想选择。磁带和卷轴包装。进口石英晶振应用于:实时时钟应用,时钟模块,钟表电子,时钟晶振,智能手机,电脑主板,智能手表,仪器仪表设备,智能水电表,智能家居,数码电子等应用。

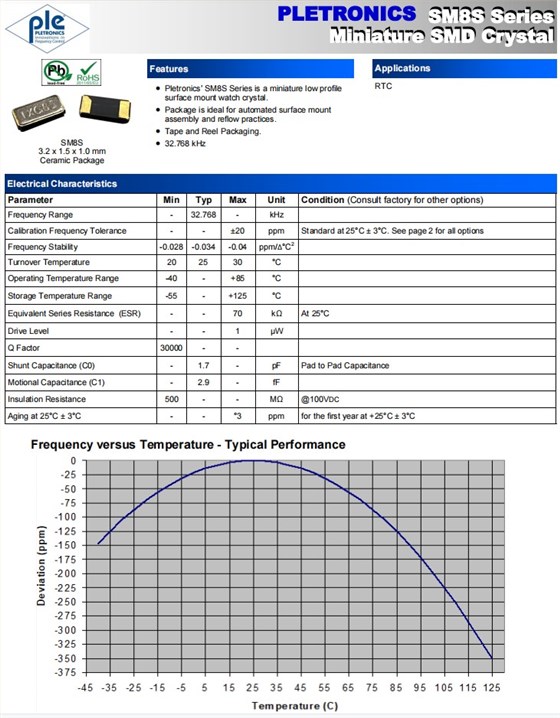

6G时钟模块晶振,SM8S-9-32.768K-20,Pletronics两脚贴片晶振参数表
Parameter | Min | Typ | Max | Unit | Condition(Consult factory for other options) | |||||||||||||||||||||||||
Frequency Range | - | 32.768 | - | kHz | ||||||||||||||||||||||||||
Calibration Frequency Tolerance | - | - | ±20 | ppm | Standard at 25°C ± 3°C. See page 2 for all options | |||||||||||||||||||||||||
Frequency Stability | -0.028 | -0.034 | -0.04 | ppm/Δ°C2 | ||||||||||||||||||||||||||
Turnover Temperature | 20 | 25 | 30 | °C | ||||||||||||||||||||||||||
Operating Temperature Range | -40 | - | +85 | °C | ||||||||||||||||||||||||||
Storage Temperature Range | -55 | - | +125 | °C | ||||||||||||||||||||||||||
Equivalent Series Resistance(ESR) | - | - | 70 | kΩ | At 25°C | |||||||||||||||||||||||||
Drive Level | - | - | 1 | µW | ||||||||||||||||||||||||||
Q Factor | 30000 | - | - | |||||||||||||||||||||||||||
Shunt Capacitance (C0) | - | 1.7 | - | pF | Pad to Pad Capacitance | |||||||||||||||||||||||||
Motional Capacitance (C1) | - | 2.9 | - | fF | ||||||||||||||||||||||||||
Insulation Resistance | 500 | - | - | MΩ | @100VDC | |||||||||||||||||||||||||
Aging at 25°C ± 3°C | - | - | °3 | ppm | for the first year at +25°C ± 3°C |

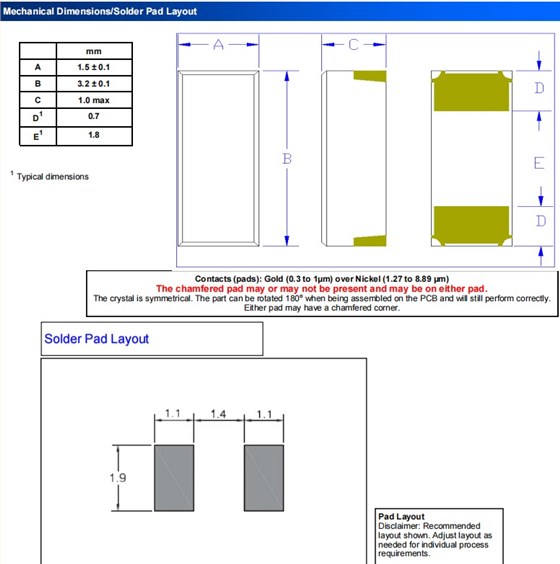

6G时钟模块晶振,SM8S-9-32.768K-20,Pletronics两脚贴片晶振尺寸图

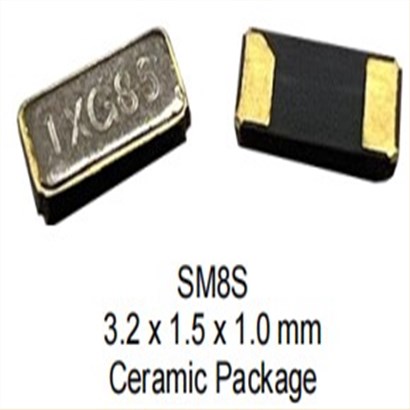

6G时钟模块晶振,SM8S-9-32.768K-20,Pletronics两脚贴片晶振
产品特征:
Pletronics的SM8S系列是一款微型低姿态产品
表面安装手表水晶
32.768 kHz
包装是自动表面安装的理想选择
组装和回流实践
磁带和卷轴包装
32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
