O 0,032768-JSO15B1TR-F-1V3-T1-RR-D 1508 MEMS TCXO 32.768KHZ 5PP温补晶振Jauch Quartz
使用-40°C至+85°C的温度范围直观地显示了这种差异.
可以很容易地看出,高温和低温会导致音叉晶体（实线）的频率偏差相对较大.然而,使用AT切割石英坯料（虚线）的振荡器曲线显示出的误差要小得多.

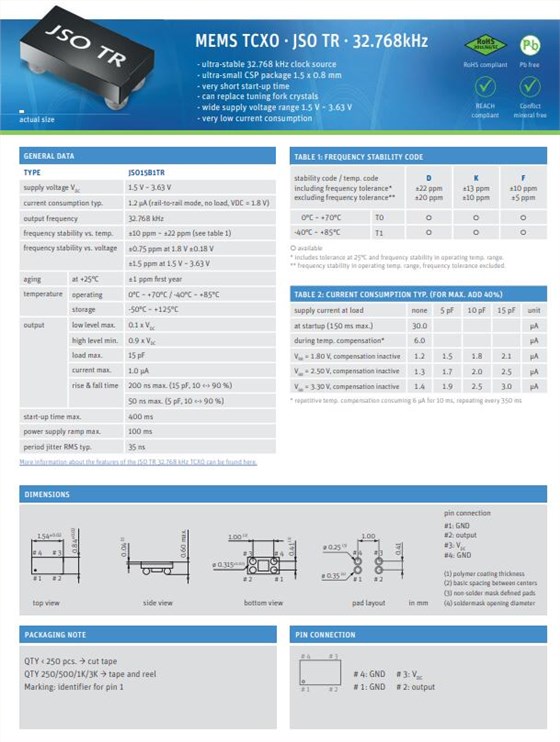

再精确不过了：32.768kHz TCXO
Jauch的JSO15-TR具有更好的频率稳定性.它是一个32.768kHz TCXO,在-40°C至+85°C的温度范围内提供高达+/-5ppm的无与伦比的频率稳定性.JSO15-TR采用微型CSP封装.
其通过精确的温度补偿实现出色的频率稳定性,在生产过程中在多个温度下进行.这工厂“微调”也使这款32.768kHz振荡器非常对工作电压的波动不敏感.在1.5V至3.63V,工作电压的变化对频率没有影响稳定性.仅几μA的极低电流消耗也是出色.
法国JAUCH晶振,穿戴设备晶振
下图显示：JSO15-TR的频率稳定性远优于音叉晶体的典型稳定性.这使得JSO15-TR成为需要长期稳定时序函数的应用的理想选择.此外,JSO15-TR的微型尺寸和特别低的功耗使其成为电池供电便携式设备（如医疗测量仪器、传感器或可穿戴设备）的正确选择.
最重要的是：与传统的音叉晶体相比,32.768kHz振荡器具有一些主要优势：由于温度补偿和使用AT切割石英坯料,它们更易于使用,并且比传统的音叉晶体更准确,具体取决于型号.然而,音叉晶体仍然需要：在设计合理的电路中,它们还可以确保稳定的频率.法国JAUCH晶振,穿戴设备晶振
法国JAUCH晶振,穿戴设备晶振
晶振编码料号
制造商
晶振参数描述
频率稳定性
工作温度
脚位
尺寸
O 16,0-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 16MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 16,0-JT21CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 16MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 52,0-JT21CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 52MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 19,20-JT22CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 19.20MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 16,0-JT22CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 16MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 52,0-JT22CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 52MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 50,0-JT21CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 50MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 52,0-JT22CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 52MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 52,0-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 52MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 30,0-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 30MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 50,0-JT22CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 50MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 30,0-JT21CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 30MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 19,20-JT21CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 19.20MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 50,0-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 50MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 19,20-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 19.20MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 30,0-JT22CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 30MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 30,0-JT22CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 30MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 50,0-JT22CT-A-P-3,3-LF
Jauch Quartz
OSC TCXO 50MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2520
O 52,0-JT21LE-E-K-V-LF
Jauch Quartz
XTAL OSC TCXO 52MHZ CLP削峰正弦波 1.2V-1.8V
±0.5ppm
-40°C ~ 85°C
4
2016
O 26,0-JT21LE-E-K-V-LF
Jauch Quartz
XTAL OSC TCXO 26MHZ CLP削峰正弦波 1.2V-1.8V
±0.5ppm
-40°C ~ 85°C
4
2016
O 10,0-JTP75HC-J-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 10MHZ HCMOS 3.3V
±50ppb
-40°C ~ 85°C
8
7050
O 38,40-JT21G-E-M-1,8-LF
Jauch Quartz
OSC TCXO 38.4MHZ 1.8V 削峰正弦波
±500ppb
-30°C ~ 85°C
4
2016
O 20,0-JT33-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 20.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
O 20,0-JTS53HC-F-K-3,3-LF
Jauch Quartz
XTAL OSC VCTCXO 20MHZ HCMOS 3.3V
±280ppb
-40°C ~ 85°C
8
5032
O 19,20-JTS53HC-F-P-3,3-LF
Jauch Quartz
XTAL OSC VCTCXO 19.2MHZ HCMOS 3.3V SM
±280ppb
-40°C ~ 105°C
8
5032
O 19,20-JTS53HC-F-K-3,3-LF
Jauch Quartz
XTAL OSC VCTCXO 19.2MHZ HCMOS 3.3V SM
±280ppb
-40°C ~ 85°C
8
5032
O 20,0-JTS53HC-F-P-3,3-LF
Jauch Quartz
XTAL OSC VCTCXO 20MHZ HCMOS 3.3V
±280ppb
-40°C ~ 105°C
8
5032
O 26,0-JT21G-E-M-3,3-LF
Jauch Quartz
OSC TCXO 26MHZ 3.3V 削峰正弦波
±500ppb
-30°C ~ 85°C
4
2016
O 12,80-JT22S-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 12.8000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
O 26,0-JT33-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 26.0000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
O 39,0-JT21CT-A-K-3,3-LF
Jauch Quartz
OSC TCXO 39MHZ 3.3V HCMOS
±2.5ppm
-40°C ~ 85°C
4
2016
O 48,0-JT21CT-A-P-1,8-LF
Jauch Quartz
OSC TCXO 48MHZ 1.8V HCMOS
±2.5ppm
-40°C ~ 105°C
4
2016
O 0,032768-JSO15B1TR-D-1V3-T1-RR-D
Jauch Quartz
MEMS OSC TCXO 32.7680KHZ LVCMOS 1.5V-3.63V
±20ppm
-40°C ~ 85°C
4
1508
O 16,384-JT32C-A-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 16.3840MHZ HCMOS 3.3V
±2.5ppm
-40°C ~ 85°C
4
3225
O 38,4-JT32C-A-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 38.4000MHZ HCMOS 3.3V
±2.5ppm
-40°C ~ 85°C
4
3225
O 0,032768-JSO15B1TR-K-1V3-T1-RR-D
Jauch Quartz
MEMS OSC TCXO 32.7680KHZ LVCMOS 1.5V-3.63V
±10ppm
-40°C ~ 85°C
4
1508
O 0,032768-JSO15B1TR-F-1V3-T1-RR-D
Jauch Quartz
MEMS OSC TCXO 32.7680KHZ LVCMOS 1.5V-3.63V
±5ppm
-40°C ~ 85°C
4
1508
O 16,384-JT22S-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 16.3840MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
O 16,384-JT33-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 16.3840MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
O 38,4-JT22S-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 38.4000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
2520
O 38,4-JT33-B-K-3,3-LF
Jauch Quartz
XTAL OSC TCXO 38.4000MHZ 削峰正弦波 3.3V
±2ppm
-40°C ~ 85°C
4
3225
