产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

大河晶振在2014年开始2017年为止的第4次中期经营计划启动了.作为经营理念,“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”,“事业结构改革提高收益能力”,将所有的利益都信赖在公司的目标.

大河晶振的主力产品是水晶使用的石英晶体谐振器,销售额的约90%以上.在水晶装置上也有几种类型,本公司生产的是水晶振动和水晶振荡器.其中业界独有的电子束的气密封装工法用橘色的类型(表面安装型)特化,小型便携式设备(手机、数码相机、手机游戏等)和近距离无线通信(蓝牙和无线LAN等),汽车电子和医疗机器等最先进的领域集中在稳定的收入,确保了.同时,也作为开发的概念开发的概念,在产品的小型化中经常领导着业界的发展.大河晶振,SMD晶振,TFX-02S晶振

1

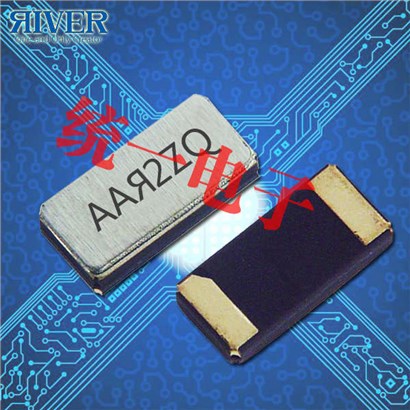

大河晶振,32.768K,贴片晶振,TFX-02S晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,石英晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.32.768K晶振,3215贴片晶振,TFX-02S晶振

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使石英晶体表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.大河晶振,32.768K,贴片晶振,TFX-02S晶振

2

大河晶振

单位

TFX-02S晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40 ~ +85°C /

-40 ~ +105°C/

-55 ~ +125°C

裸存

工作温度

T_use

-20 ~ +70°C /

-40 ~ +85°C /

-40 ~ +105°C

标准温度

激励功率

DL

最大0.5μW


频率公差

f_— l

±10 ppm ,±20 ppm,

±30 ppm , ±50 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 ppm ±15 ppm ±20 ppm ±30 ppm ±50 ppm

超出标准的规格请联系我们.

负载电容

CL

7pF,9pF,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —+85°C,DL = 100μW

频率老化

f_age

±3 × 10-6/ year Max.

+25°C,第一年

3

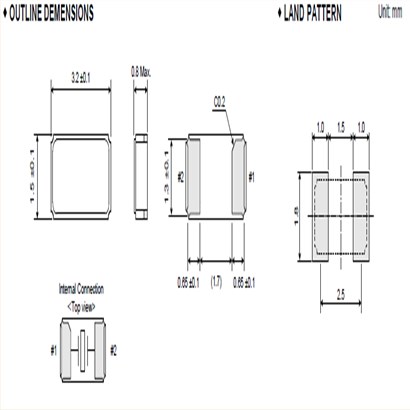

TFX-02S_3.2_1.5

注意事项

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到贴片石英晶振产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.大河晶振,32.768K,贴片晶振,TFX-02S晶振

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

SMD晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.32.768K晶振,3215贴片晶振,TFX-02S晶振

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

5

日本大和晶振将有效利用资源,防止环境污染,减少3215贴片晶振的生产和妥善处理废物,包括再利用和再循环.大河晶振,32.768K,贴片晶振,TFX-02S晶振

大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

大河晶振集团将不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用大河32.768K晶振或回收等方法实现对自然资源的保持.

大河集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.32.768K晶振,3215贴片晶振,TFX-02S晶振

对我们的32.768K晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
