SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也称为SII.SII拥有世界上顶端的机械技术.除了是世界上著名的石英手表厂商,同时也生产电脑打印机.做电子元器件,在石英振子这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS.小体积高频晶振,SC-32S晶振, Q-SC32S03210C5AFE晶振
一款仅次于4.7*1.2mm(VT-120-F),为1.5*5.0mm(VT-150-F)精工一款体积稍微比较大一点贴片晶振SSP-T2A,该贴片晶振具有的特性:高精度表面贴片型晶体谐振器具有耐热、耐振、耐撞击等优良的耐环境特性.体积8.7*3.7mm,为四脚封装贴片晶振.精工晶振,贴片晶振,SC-32T晶振,石英晶体
精工SEIKO已被列入全球晶振行业十强企业名单中。2012年精工SEIKO集团在国内投资1530万美元建设生产基地。更大的弥补了国内市场对高端晶体的需求.
精工晶振,32.768K,贴片晶振,SC-32S晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.精工晶振,贴片晶振,SC-32T晶振,石英晶体
压电石英晶振主要是利用石英材料(水晶)的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变(形变)作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或,位移(形变)的输出。如果把交变电压施加到石英晶振芯片两个电极之间,当交变电压的频率与石英晶振芯片固有频率一致时,通过逆压电效应,芯片便产生机械振动,同时又通过正压电效应而输出电信号.石英晶振材料的压电效应是有方向性的,只有在电轴方向才具有压电效应。石英有天然自然的结晶体,也有人工制造的结晶体。天然石英和人造石英均为多面体形状。目前电子元器件使用的主要是人造石英材料。主要成分为SiO2.小体积高频晶振,SC-32S晶振, Q-SC32S03210C5AFE晶振

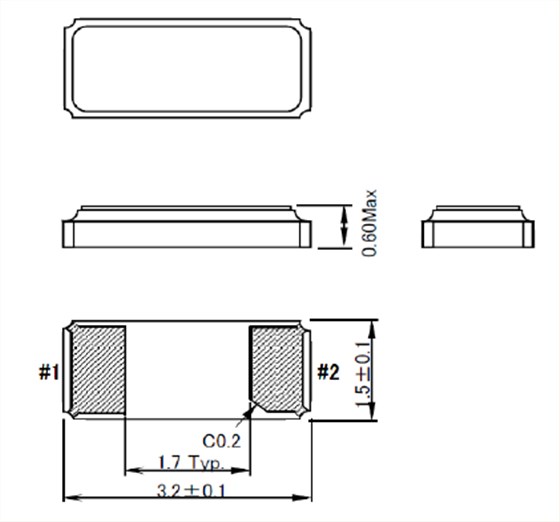

精工晶振 |
单位 |
SC-32S晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768kHz |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
0.1μW Max |
推荐:1~100μW |
频率公差 |
f_— l |
±20× 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 × 10-6/±30×10-6 |
超出标准的规格请联系我们. |
负载电容 |
CL |
6pF~12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
|
频率老化 |
f_age |
±1~±5 × 10-6/ year Max. |
+25°C,第一年 |
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.小体积高频晶振,SC-32S晶振, Q-SC32S03210C5AFE晶振
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电石英晶体,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.精工晶振,32.768K,贴片晶振,SC-32S晶振
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接石英晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.
针对生产精工晶振,石英晶体谐振器,精工石英晶振,石英振荡器的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.
2010年3月完成了对日本精工晶振在国内全部事业所和海外全部石英晶振,石英晶体谐振器,精工石英振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了精工晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.精精工晶振,32.768K,贴片晶振,SC-32S晶振
根据员工的职位和业务内容实施环保教育,为了提高员工的环保意识,精工晶振对全体员工实施环保教育.并且在2012年对内部监查员培训讲座的教学纲要进行了修改调整,引进了模拟监查等,使教育内容更加接近于实际的监查.
截止到2006年度,精工晶振在国内外的所有生产据点以及国内的非生产据点——精工制作所总公司、东京分公司、营业所,均取得了ISO14001认证.小体积高频晶振,SC-32S晶振, Q-SC32S03210C5AFE晶振
精工石英晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.精工晶振力求通过此举,落实从设计、开发到精工晶振,石英晶体谐振器,精工石英晶振,精工石英晶体谐振器的生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个精工晶振集团的环保绩效.
