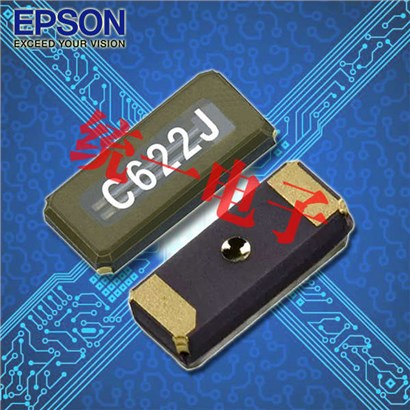

EPSON爱普生晶振FC-135R,X1A000141000200无源晶振,对于电子行业而言,只有持续不断优化产品线,方可带来新的活力,爱普生公司利用自身对于晶体行业的了解,开发具备出色性能,高质量低损耗的产品,这款X1A000141000200晶振当属旗下最为主流的产品之一,这是一款小体积,两脚贴片型的32.768K晶振,具备轻薄小之特点,使得其在电子产品行业占据先天的优势,便携电子设备最佳的选择,能满足产品各种不同的需求,同时使用效果性能令人感到极为惊艳.
X1A000141000200晶振参数表
爱普生晶振 |
单位 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW(1.0μW Max) |
推荐:0.5μW |
频率公差 |
f_— l |
±20× 10-6(标准) |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF,9pF,12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
50kΩ Max |
|
频率老化 |
f_age |
±3 × 10-6/ year Max. |
+25°C,第一年 |
EPSON爱普生晶振FC-135R,X1A000141000200无源晶振 尺寸图
X1A000141000200晶振 使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。EPSON爱普生晶振FC-135R,X1A000141000200无源晶振
SMD产品
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光,不发生结露的场所保管。
品牌 | 编码 | 尺寸 | 型号 | 频率 | 负载 | 产品系列 |
EPSON爱普生 | X1A000141000100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | 无源晶振 |
EPSON爱普生 | X1A000141000200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | 无源晶振 |
EPSON爱普生 | X1A000141000300 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | 无源晶振 |
EPSON爱普生 | X1A000141000400 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | 无源晶振 |
EPSON爱普生 | X1A000141000500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | 无源晶振 |
EPSON爱普生 | X1A000141000600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源晶振 |
EPSON爱普生 | X1A000141001100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | 无源晶振 |
EPSON爱普生 | X1A000141001500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源晶振 |
EPSON爱普生 | X1A000141001600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | 无源晶振 |
EPSON爱普生 | X1A000141001900 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 12 pF | 无源晶振 |
EPSON爱普生 | X1A000141002200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 18 pF | 无源晶振 |
