蓝牙使今天的一些便携移动设备和计算机设备能够不需要电缆就能连接到互联网,并且可以无线接入互联网.统一电子代理村田晶振,多种类型,包括村田陶瓷晶振,村田石英晶体,村田陶瓷谐振器等.提供各种封装尺寸,多种规格满足不同领域的产品选型.下面所介绍到的是村田石英贴片晶振型号,用于蓝牙系统中的超小型村田32MHz贴片晶振.

  陶瓷谐振器用于显示器,超声波流量计传感器和配备在各种智能电表（电力,燃气,热力,水厂）中的微型计算机,而石英晶体单元用于IC用于有线和无线通信,压电发声器是用于数据读取检查声音设备.

 村田晶振拥有一流的生产技术,先进的设备,为广大用户提供了无数优异的产品.村田除了陶瓷晶振,石英晶体,有源晶体振荡器做的也相当出色.高稳定的产品质量被广泛用于无线网络,数码电子,车载系统,工业设备等领域.

   日本生产电子元件极为出名,不管是贴片电容,电感,还是贴片晶振,更多的工厂企业还是比较倾向于选择日本进口,不仅仅是因为价格优势,更是因其高稳定的产品质量以及快速的交货期.

   村田通过为各种市场和应用创新,设计和供应石英贴片晶振以及解决方案,为社会的进步做出贡献,村田电子的电子元件市场也在不断发展.村田所制造的陶瓷晶振位于世界前三,而今所生产的石英晶振同样备受用户欢迎.下列是村田晶体分类应用列表.

   muRata Crystal被用于各种应用,例如汽车电子,通信,个人计算和医疗/保健设备.

日本村田是专业生产陶瓷晶振,陶瓷谐振器,贴片电容,石英晶体元件的知名制造商,为世界各地用户提供了无数优异的产品,拥有独特的生产技术,完善的服务体系,获得广大用户认可.

村田制作所建立了从原材料到成品的综合生产体系,不断开发和积累基础技术基础,如材料技术,前端工艺技术,产品设计技术,后端工艺技术和分析技术.村田晶振集团还致力于通过与外部合作伙伴积极合作以及开发预测未来的核心技术和产品来创造新的市场和创新.以下所介绍到的是村田制作所的产品设计技术以及后端工艺技术,欢迎有需要的用户收藏选用.

产品设计技术,塑造未来

从单功能组件到模块再到整体解决方案提案,村田制作所多年来提供的价值不断发展.我们致力于开发能够及时响应客户需求的技术和产品.

石英晶体与陶瓷谐振器的工作模式差不多,当AC信号连接之后进行机械地振动.石英晶体谐振器和陶瓷谐振器激活并且类似地工作,因为当AC信号分别施加到每个时,它们都机械地振动.石英晶体与陶瓷谐振器的选用差异在于石英晶体谐振器由石英晶体制成,陶瓷谐振器由陶瓷元件制成.

什么是石英晶体？

石英晶体能够在所需频率内“振荡”,只需很少的功率即可使其保持激活状态.晶体晶振可以通过精确的频率稳定性来指定,随着周围热量的增加,石英晶体振荡器能够以最小的频率变化保持频率稳定性,在-20~+70℃范围内,10PPM（百万分之一或0.001％） .稳定的稳定性使得水晶适用于ZigBee/蓝牙和其他无线应用.石英晶体振荡器广泛用于从电视到带有电子元件的儿童玩具等各种物品.

什么是陶瓷谐振器？

陶瓷谐振器的工作原理类似于水晶.陶瓷谐振器利用电气元件内的频率,但与频率容差为10~30PPM的晶体不同,陶瓷谐振器具有0.5％或5000PPM的频率容差,通常用于绝对稳定性不重要的微处理器应用中.此外,晶体采用密封封装,因此总是推荐使用环保密封的陶瓷谐振器,因此建议在宽温度范围或恶劣环境下使用石英晶体.

统一电子提供各种封装尺寸的石英晶体,陶瓷晶振,是国内有名的晶振供货商.为了让客户可以有更多选择,统一电子代理日本KDS晶振,精工晶体,爱普生晶振,台湾TXC晶振,鸿星晶振,加高晶振,美国CTS晶振,ECS晶振,Crystek晶振等国际知名品牌.拥有一手货源,价格优势,可免费提供资料以及现货样品,欢迎咨询选购0755-27837683.

村田公司是一家使用性能优异电子原料,设计,制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机,家电,汽车相关的应用,能源管理系统,医疗保健器材等,都有村田公司的身影.下面所介绍到的是村田晶体谐振器的存放与工作条件.

一、注意事项（存放和工作条件）

1.村田晶体谐振器存放条件

请将村田石英晶振,贴片晶振存放在温度和湿度稳定的室内,并避免存放在温度变化大的地方.请在以下条件下存放村田汽车级晶体谐振器.

温度：-10至+40°C/湿度：15至5%R.H.

2.存放有效期

村田汽车级晶体谐振器的有效期限（存放期限）为以密封且未开封包装发货后6个月.请在发货后6个月内使用本产品.如果本产品经过了长时间存放（超过6个月）,则在使用时要小心谨慎,因为本产品的可焊性有可能降低和/或有可能发生锈蚀.请定期确认产品的可焊性和特性.

3.产品存放注意事项

（1）请不要将石英晶体存放在化学品气体环境下（酸性、碱性、碱基、有机酸、硫化物之类）,因为产品元件特性的品质有可能由于存放在化学品气体环境下而降低和/或可焊性降低.

（2）请不要在无任何衬垫物的情况下将村田晶体谐振器直接放置在地板,以避免受潮和生锈.

（3）请不要将本品存放在诸如这类的地方：如潮湿高温处,阳光直射处以及存在振动处.

（4）请在开封后立即使用本产品,因为如果在不良条件下存放,本产品的特性质量有可能降低和/或可焊性下降.

（5）请不要让村田谐振器跌落,以免陶瓷部件破裂.

4.其它:由于本产品未采用不透气密封,所以不能涂覆保形涂层和部件清洗.

二、注意事项（额定值）

如果施加过大的机械应力,村田晶振可能损坏.

三、注意事项（使用）

村田晶体谐振器工作条件

1.在不正确的电路条件下,村田晶振晶体有可能停止振荡或发生不规则振荡.请将振荡电路设计为负电阻为等效串联电阻最大值的5倍或以上,按次序说明.

2.确保对产品提供适当的自动防故障功能,以防止功能异常或产品故障对产品造成二次损坏.

村田集团不管是电子元件还是办公设备做的都很成功,在国际占有重要声誉.村田所生产的陶瓷晶振,陶瓷谐振器以及石英晶振,晶体振荡器具有高品质,高精度等特点,被广泛用于各行各业中.村田石英晶振具有消费级,工业级以及汽车级温度范围,下面统一电子要给大家介绍的就是村田汽车级晶体谐振器应用及注意事项.

村田汽车级晶体谐振器,实现小包装及高度精确的频率,采用村田成熟的保证技术以及高规格的晶体元件.

村田汽车级晶体谐振器应用特征

1.村田汽车级晶体谐振器,贴片晶振可靠性高,且适用温度范围广.

2.本晶体谐振器产品体积极为小巧,可减少安装空间.

3.本系列产品符合RoHS和ELV指令,无铅无害,符合国际ROHS环保要求.

4.本系列产品符合AEC-Q200.

村田汽车级石英晶体谐振器应用

1.动力传动系（如引擎/传输管理ECU）

2.高级驾驶员辅助系统（ADAS）（如驾驶员辅助照相机、图像处理、紧急制动辅助系统ECU）.

3.底盘、安全应用等.

4.汽车多媒体设备.

尽管村田晶振质量高,性能稳定,但如果不注意使用同样会对产品造成一定的损伤,因此我们在使用产品时应注意以下几点.

一、注意事项（焊接和安装）

1.1.焊接条件

（1）回流焊接:请采用回流焊接方式将村田晶振安装到电路板上.

焊剂：请使用松香类焊剂,不得使用水溶类焊剂.

焊料：请在下列条件下使用焊料（Sn-3.0Ag-0.5Cu）

标准焊膏厚度：0.10至0.15mm

（2）烙铁焊接

如果不得不使用钎焊烙铁来安装晶振,则请不要让烙铁直接接触元件.如果施加了过大的热应力,元件接线端子或电气特性有可能被破坏.请将焊料避开金属帽（盖）.

1.2.焊接最佳焊料用量

请确保焊料用量小于基底高度,以避免损坏金属盖与基底之间的密封件.

2.清洗

村田石英晶振不可清洗.

3.安装注意事项

建议使用具备光学定位能力的贴装机来贴装村田SMD晶振.根据贴装机不同或条件不同,本元件受到机械作用力时有可能损坏.在大批量生产之前,请使用贴装机对本元件进行评估.不得使用采用机械定位方式的贴装机.

日本村田是全球领先的陶瓷谐振器,贴片电容,陶瓷无源电子元器件及解决方案,通信模块和电源模块的设计,制造和销售商.村田晶振集团致力于开发先进的电子材料和前沿,多功能,高密度模块,并获得业界一致认可,发展至今在世界各地设有生产销售基地,为诸多工厂企业选择使用陶瓷晶振,贴片电容指定品牌.

支持汽车电子产品不断进步的所有最新半导体器件,电子元件,软件和测试技术将在同一屋檐下展示.村田制作所认为,汽车市场正在进入一个仅在一代人中发生过一次的过渡性转变,我们将展示电子元件,通过CASE行业趋势的背景,通过提高可靠性,安全性和安心来支持这种转变.

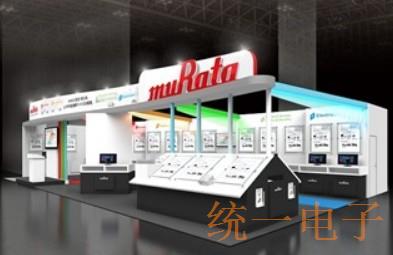

因此,村田晶振参加CAR-ELE日本-第11届国际汽车电子技术博览会,展出其产品和技术.村田制作所的展位将强调：“使用村田制作所提供的高可靠性设备,使CASE安全可靠”.时间为2019年1月16日星期三至2019年1月18日星期五,地点:东京大视野,摊位号:E41-48,东厅.

我们的展品将包括支持改善车辆与外部设备之间互连的通信模块.

•V2X模块•的Wi-Fi和蓝牙®连接模块

 村田晶振将推出有助于实现“自主”车辆的传感器和MonoBlock型DC-DC转换器,石英贴片晶振等产品.还将展示能够产生精确倾角测量的倾斜传感器共享与服务,安全与保障,村田株式会社将推出有助于“安全性和安全性”的圆柱型锂离子电池,微电池和高SPL SMD发声器.

电子元器件我们将介绍有助于提高车辆电子设备利用率的元件和电路板.包括高耐热薄膜电容器,硅电容器,热敏电阻,石英晶振,紧凑型晶体振荡器和陶瓷谐振器,高性能混合电路板等.

整体支持CASE的组件,我们将推出高度可靠的无源元件,有助于安全和安心,包括专用陶瓷电容器和电感器,铁氧体磁珠和共模扼流圈.

•特定应用的MLCC •用于Bias-T电路的电感器•支持高频和大电流的铁氧体磁珠•具有以太网1000 Base-T1支持的共模扼流线圈,适用于汽车应用•具有高ESD容限的紧凑型大电流功率电感器等.

村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.主要生产销售陶瓷晶振,陶瓷谐振器,石英晶振,晶体振荡器,陶瓷贴片电容等,更多村田资料欢迎咨询统一电子0755-27837683.

为何选择陶瓷谐振器？陶瓷谐振器介于两者之间石英晶体和LC/RC振荡器的精度.它们提供低成本和高可靠性的定时设备改善石英晶体的启动时间.下面我们针对Abracon陶瓷谐振器的各项专业术语分析进行一个详细介绍.

制造工艺：材料混合-煅烧-铣削-喷涂干燥-压制-烧结-印刷-烧结-极化-切片-溅射-切割-线材成型-焊接-引线框插件-蜡涂层-环氧涂层-环氧树脂固化-检验-包装-运输.

包装样式：Abracon提供各种包装陶瓷谐振器的样式.他们有两三个端子引线型或表面安装型.

特性：陶瓷谐振器的振荡是依赖于与其相关的机械共振压电晶体结构.这些材料（通常是钡钛酸盐或钛酸铅锆具有大的偶极子运动,导致晶片的变形或生长施加的电场.

频率范围：可用频率范围不同182kHz至50MHz.

负载电容CL：由于陶瓷谐振器非常有用大的并联谐振区域和频率非常敏感负载电容,负载电容的精确值必须是指定.这个过程通常是通过IC完成的匹配和表征.请联系Abracon细节.

25℃时的频率容差：允许的最大值频率偏离室内标称频率温度.频率容差以百分比表示.典型频率容差最大为±0.5％.频率内置电容类型可以更严格地控制容差.

频率稳定性：允许的最大偏差与测得的频率相比,在25℃以上温度窗口,即-20℃至+80℃或-40℃至+125℃.标准频率稳定性为±0.3％.

谐振阻抗：陶瓷的净阻抗共振频率的谐振器.陶瓷谐振器有优于谐振阻抗的石英晶体,提供更好的启动时间.

老化：10年期间的相对频率变化.该老化最大为±0.3％.超过10年.

振荡模式：陶瓷谐振器振荡基本频率的厚度剪切振动模式（典型地小于或等于8MHz）和厚度-纵向三次谐波模式的振动模式（8MHz至50MHz以上）.

等效电路：陶瓷的等效电路谐振器类似于石英晶体,但是运动参数非常不同.见下图1：

对于4MHz：L1=385μH,C1=4.4pF,C0=36.3pF,R1=8,Q=1134,F=228kHz.

为什么陶瓷谐振器的成本低于石英晶体？：因为陶瓷谐振器具有高质量生产速度快,体积小,无需调整.

陶瓷谐振器的IC表征：由于陶瓷谐振器的特性,必须研究IC匹配进行以满足振荡条件.下列如果未执行IC匹配,可能会发生原因：

1.在线振荡频率偏差容限.2.不需要启动或以不需要的频率启动.3.在温度范围内停止振荡或振荡限制.4.泛音模式下的振荡.5.由于过功率驱动导致的老化

此外,在频率相关之间存在可能性测试夹具和客户IC.下面的电路显示了一个例子TMP87P808M的IC表征与相关性之间的关系使用CD4069UBE的内部测试夹具.

村田1973年10月在中国香港成立销售公司—村田有限公司,主要研发制造村田陶瓷晶振,谐振器,压电陶瓷晶体等产品.自在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点,4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.统一电子代理村田晶振,拥有一手货源,保证全新原装,除免费提供现货样品外,还免费提供村田陶瓷谐振器编码,欢迎广大用户收藏下载.

CSTLS3M68G56-B0村田晶振CSTLS16M0X53-A0陶瓷晶体CSTCE8M00G52A-R0村田陶瓷晶振CSTLS6M60G56-B0压电陶瓷晶体CSTCR7M37G15L99-R0村田晶振CSTCW30M0X51R-R0陶瓷晶体CSTCR7M68G53-R0村田陶瓷晶振CSTCR4M00G55B-R0陶瓷晶体CSTCE13M5G52-R0陶瓷晶振CSTLS6M40G56Z-A0陶瓷谐振器CSTLS3M68G56-A0村田陶瓷晶振CSTLS16M0X51Z-B0进口陶瓷晶振CSTCR7M37G53002-R0谐振器CSTCE8M00G55-R0陶瓷谐振器CSTCR7M37G53-R0陶瓷谐振器CSTCE8M00G52Z-R0村田晶振CSTLS6M60G56Z-A0进口陶瓷晶振CSTLS6M75G53-A0陶瓷晶振CSTLS24M0X51Z-B0陶瓷谐振器CSTCW32M0X51-R0村田陶瓷晶振CSTCV24M0X51Q-R0村田晶振CSTCR4M00G55B95-R0村田陶瓷晶振CSTCE19M2V53-R0压电陶瓷晶体CSTLS6M40G56Z-B0谐振器CSTLS6M60G56Z-B0谐振器CSTLS24M0X51Z-A0村田晶振CSTCE11M6G55Z-R0陶瓷晶体CSTLS6M75G53-B0压电陶瓷晶体CSTLS25M0X51-A0谐振器CSTCR7M37G55B-R0压电陶瓷晶体CSTCR4M00G53W-R0陶瓷晶振CSTCW33M0X51-R0村田晶振CSTCV24M0X53Q-R0陶瓷谐振器CSTCW27M0X51R-R0压电陶瓷晶体CSTCE19M6V51-R0进口陶瓷晶振CSTLS6M60G56-A0陶瓷晶振CSTLS3M84G53-A0陶瓷谐振器CSTLS16M0X53-B0村田陶瓷晶振CSTCR7M37G55-R0陶瓷晶振CSTCR4M00G53U-R0谐振器CSTCE12M0G15C99-R0村田陶瓷晶振CSTLS8M38G53Z-B0进口陶瓷晶振CSTLS25M0X51-B0陶瓷晶振CSTCW33M3X51-R0陶瓷谐振器CSTCW26M0X51R-R0谐振器CSTCW30M0X51-R0进口陶瓷晶振CSTCE19M6V53-R0陶瓷晶体CSTCE12M0G15L08-R0村田晶振CSTLS8M38G56-A0陶瓷晶体CSTLS27M0X51-A0压电陶瓷晶体CSTLS16M0X51-A0谐振器CSTCW27M0X51-R0陶瓷晶振

日本五大晶振品牌包括KDS晶振,西铁城晶振,精工爱普生晶振,村田陶瓷晶振,是国内使用最多,销量最大.西铁城品牌创立是在1918年,而开始研发生产晶振产品是在1975年,成立了西铁城株式会社水晶事业部,于是开始研发制造石英晶体,32.78K音叉晶体,SMD晶振,压电水晶振动子.西铁城晶振在业内获得一致好评,被广泛用于无线,网络,通信,航空,家居等领域.以下为统一电子所整理的西铁城CM315D32768DZCT晶振编码,更多可登入官网查看.

CFS-20632768DZBB晶振32.768KHCM4910000000ABJT石英晶体CM200C32768EZFT石英晶振CFS-20632768HZFB晶振32.768KCFS-20632768DZCB无源晶振CM200C32768DZFT无源晶振CS325S14318180ABJT进口石英晶振CM51932768DZFT石英晶体HCM497680000ABJT日本进口晶振CM315D32768DZCT音叉晶体CS325S40000000ABJT晶振CMR200T32768DZBT音叉晶体HCM494000000ABJT无源晶振CS325S25000000ABJT音叉晶振CM51932768DZYT晶体谐振器HCM4916000000ABJT进口石英晶振CFS-20632768DZFB石英晶振HCM497372800ABJT晶体谐振器CS325S24000000ABJT石英晶体CM315D32768DZFT进口石英晶振CM309E7372800ABJT石英晶振CMR200T32768DZFT晶体谐振器HCM4911059200ABJT日本进口晶振CS325S27000000ABJT无源晶振CM250C100000AZFT无源晶振HCM4914318180ABJT晶振CM315D32768EZFT晶振CM309E7372800ABJT石英晶体CMR200T32768DZYT无源晶振HCM4924000000ABJT进口石英晶振CS325S16000000ABJT日本进口晶振CM250C32000AZFT日本进口晶振HCM4922118400ABJT石英晶振CM315E32768DZFT音叉晶振CFV-20668503DZFB晶体谐振器CS325S26650000ABJT日本进口晶振HC-49/U-S6144000ABJB进口石英晶振CS325S26000000EEQT晶体谐振器CM309B12.500MABJT无源晶振HCM4920000000ABJT进口石英晶振HCM4918432000ABJT石英晶振CS325S13560000ABJT晶振M41532768DZCT晶振HCM494915200ABJT晶体谐振器CS325S27000000EEQT石英晶振CM309A32.000MABJT日本进口晶振HCM498000000ABJT晶振CMJ206T32768DZFT石英晶体CFV-20640003DZFB无源晶振CM41532768DZFT石英晶振HCM4917734475ABJT无源晶振CFV-20638400AZFB石英晶体CFS-20632768EZYB进口石英晶振HCM493686400ABJT石英晶振CMJ206T32768DZBT晶体谐振器CFV-20660003DZFB日本进口晶振CFS-20632768AZFB晶振32.768KHC-49/U-S10240000ABJB日本进口晶振CM200C32768AZFT日本进口晶振HCM4925000000ABJT晶振CS325S28636300ABJT进口石英晶振CM250C96000AZFT进口石英晶振HCM494096000ABJT石英晶体HC-49/U-S9830400ABJB晶振CM315E32768DZCT晶体谐振器CM309E10240000ABJT晶振CM309E10240000ABJT石英晶振CFV-20660000DZFB进口石英晶振CFS-20632768DZYB晶体谐振器CFV-20668500DZFB石英晶体

电视是每家每户都会有的家电，曾经是家家必备的“三大件”之一。一般购买电视都会附赠一个搭载了石英晶振的遥控器，可是大家有没有想过功能强大的遥控器是怎么来的呢？原因很简单，有个人觉得电视广告影响观看，想让广告静音。这个原因可以说如今21世纪的电视观众依然感同身受。就这样，遥控器诞生了。

鼠标的使用是为了让计算机的操作更加方便简洁，来代替键盘繁琐的指令。鼠标中通常需要用到的是6MHZ的压电陶瓷晶振，行业中简称为陶瓷晶振，还有一个专业的名词叫陶瓷谐振器，为什么不是用到6M的石英晶振而是用到6M的陶瓷晶振呢？大家都知道石英晶振相对于陶瓷晶振来说，其精度远远高出陶瓷晶振，且价格也要相对贵。

村田制作所是国际知名的大集团，旗下的产品多达几十种，不单止晶振，同时还生产有电阻器、电容器、电感器、滤波器、声音元件、天线、接插器、蓄电池、匹配元件等电子元器件。但村田陶瓷晶振仍然是全球用户最熟知的产品，但是现在还多了一种石英晶振，村田倾注了非常多的资金和人力物力开发了上百款石英晶体谐振器产品，并且都是市场上流行的超小型超薄型贴片晶振，其中2520晶体谐振器产品是最受欢迎的。村田晶振公司要么不做要做就做到最好，所以这些2520晶振都具有高精准度，宽温，稳定性高，低负载电容等优势。
