Abracon陶瓷谐振器的各项专业术语分析

为何选择陶瓷谐振器？陶瓷谐振器介于两者之间石英晶体和LC/RC振荡器的精度.它们提供低成本和高可靠性的定时设备改善石英晶体的启动时间.下面我们针对Abracon陶瓷谐振器的各项专业术语分析进行一个详细介绍.

制造工艺：材料混合-煅烧-铣削-喷涂干燥-压制-烧结-印刷-烧结-极化-切片-溅射-切割-线材成型-焊接-引线框插件-蜡涂层-环氧涂层-环氧树脂固化-检验-包装-运输.

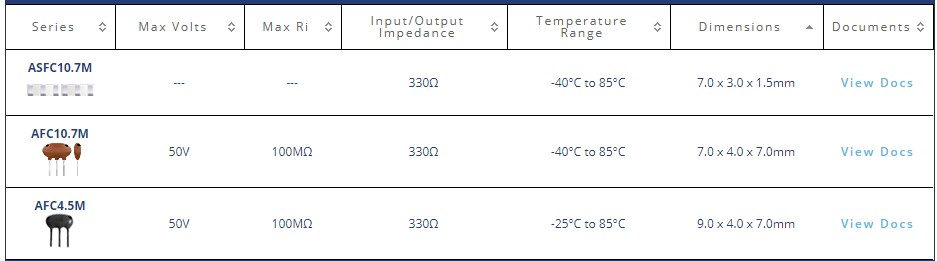

包装样式：Abracon提供各种包装陶瓷谐振器的样式.他们有两三个端子引线型或表面安装型.

特性：陶瓷谐振器的振荡是依赖于与其相关的机械共振压电晶体结构.这些材料（通常是钡钛酸盐或钛酸铅锆具有大的偶极子运动,导致晶片的变形或生长施加的电场.

频率范围：可用频率范围不同182kHz至50MHz.

负载电容CL：由于陶瓷谐振器非常有用大的并联谐振区域和频率非常敏感负载电容,负载电容的精确值必须是指定.这个过程通常是通过IC完成的匹配和表征.请联系Abracon细节.

25℃时的频率容差：陶瓷晶振允许的最大值频率偏离室内标称频率温度.频率容差以百分比表示.典型频率容差最大为±0.5％.频率内置电容类型可以更严格地控制容差.

频率稳定性：允许的最大偏差与测得的频率相比,在25℃以上温度窗口,即-20℃至+80℃或-40℃至+125℃.标准频率稳定性为±0.3％.

谐振阻抗：陶瓷的净阻抗共振频率的谐振器.陶瓷谐振器有优于谐振阻抗的石英晶体,提供更好的启动时间.

老化：10年期间的相对频率变化.该老化最大为±0.3％.超过10年.

振荡模式：陶瓷谐振器振荡基本频率的厚度剪切振动模式（典型地小于或等于8MHz）和厚度-纵向三次谐波模式的振动模式（8MHz至50MHz以上）.

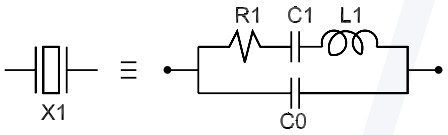

等效电路：陶瓷的等效电路谐振器类似于石英晶体,但是运动参数非常不同.见下图1：

对于4MHz：L1=385μH,C1=4.4pF,C0=36.3pF,R1=8,Q=1134,F=228kHz.

为什么陶瓷谐振器的成本低于石英晶体？：因为陶瓷谐振器具有高质量生产速度快,体积小,无需调整.

陶瓷谐振器的IC表征：由于陶瓷谐振器的特性,必须研究IC匹配进行以满足振荡条件.下列如果未执行IC匹配,可能会发生原因：

1.在线振荡频率偏差容限.2.不需要启动或以不需要的频率启动.3.在温度范围内停止振荡或振荡限制.4.泛音模式下的振荡.5.由于过功率驱动导致的老化

此外,在频率相关之间存在可能性测试夹具和客户IC.下面的电路显示了一个例子TMP87P808M的IC表征与相关性之间的关系使用CD4069UBE的内部测试夹具.
