鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体

频率:8~80MHZ

尺寸:5.0*3.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

Hosonic成立于1979年初,生产的电阻器和电容器,而转向注重石英晶振产品自第一液晶生产线在台湾设立1991.此后,公司扩大了其在中国大陆生产.现在,它拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地.鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体

公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和产品改进.我们投资在团队能力、基础建设是为了让客户每个谐振器产品的心脏都健康的跳动.因此鸿星建立有机学习成长的平台,激励跨单位团队合作的活动,要为更好的环境与产品不断的改善.

1

鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

石英晶振产品电极的设计:石英晶体谐振器产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体

2

鸿星晶振

单位

HCX-5FA晶振

石英晶振基本条件

标准频率

f_nom

8~80MHZ

标准频率

储存温度

T_stg

-55~+125℃

裸存

工作温度

T_use

-20~+70℃,-30~+85℃

标准温度

激励功率

DL

100μW(300μW Max)


频率公差

f_— l

±15ppm,± 30ppm,±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 ×10−6

超出标准的规格请联系我们.

负载电容

CL

10pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

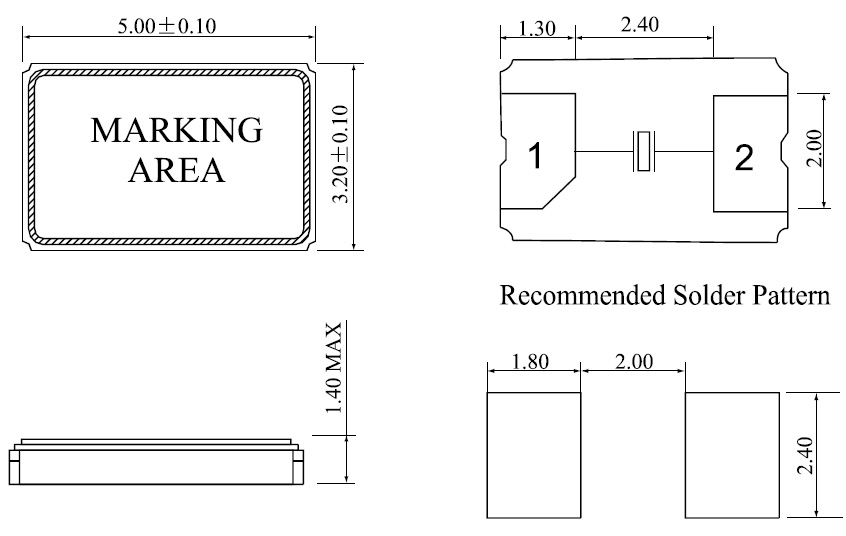

HCX-5FA 5032mm

注意事项

超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 石英晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

5

鸿星晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的5032陶瓷二脚晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.鸿星晶振,贴片晶振,HCX-5FA晶振,压电石英晶体

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.
我们将追求在资源利用上的零废物率.5032二脚陶瓷面贴片晶振、压电石英晶体、有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.

鸿星晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、5032陶瓷面晶振,石英晶振生产制造中所产生的污染.

6
