Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振

Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振

产品简介

Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振，尺寸7.0×5.0mm，频率320MHZ，支持输出LVPECL，电压3.3V，频率稳定性20ppm，思佳讯差分晶振，Skyworks oscillator，LVPECL输出晶振，六脚差分晶振，差分贴片晶振，7050mm差分晶振，LVPECL差分晶体振荡器，VCXO压控晶体振荡器，差分石英振荡器，差分有源晶振，320MHZ高频差分晶振，低抖动差分晶振，低电压差分晶振，高高质量差分晶振，低功耗差分晶振，低损耗差分晶振，低相位差分晶振，低耗能差分晶振，红外探测器差分晶振，光学模块差分晶振，医疗设备差分晶振，航空航天专用差分晶振，测试测量差分晶振，交换机差分晶振，智能家电差分晶振，娱乐设备差分晶振，具有高质量低功耗的特点.

OSC晶振产品非常适合用于红外探测器，光学模块，医疗设备，航空航天，测试测量，交换机，智能家电，娱乐设备等领域。Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振.

产品详情


Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振，尺寸7.0×5.0mm，频率320MHZ，支持输出LVPECL，电压3.3V，频率稳定性20ppm，思佳讯差分晶振，Skyworks oscillator，LVPECL输出晶振，六脚差分晶振，差分贴片晶振，7050mm差分晶振，LVPECL差分晶体振荡器，VCXO压控晶体振荡器，差分石英振荡器，差分有源晶振，320MHZ高频差分晶振，低抖动差分晶振，低电压差分晶振，高高质量差分晶振，低功耗差分晶振，低损耗差分晶振，低相位差分晶振，低耗能差分晶振，红外探测器差分晶振，光学模块差分晶振，医疗设备差分晶振，航空航天专用差分晶振，测试测量差分晶振，交换机差分晶振，智能家电差分晶振，娱乐设备差分晶振，具有高质量低功耗的特点.

OSC晶振产品非常适合用于红外探测器，光学模块，医疗设备，航空航天，测试测量，交换机，智能家电，娱乐设备等领域。Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振.


Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振 参数表

Parameter Symbol Test Condition Min Typ Max Units
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
108
99
90 		130
117
108
98 		mA
tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Units
Control Voltage Tuning Slope1,2,3 KV 10 to 90% of VDD




33
45
90
135
180
356




ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10 %
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
Nominal Control Voltage VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Units
Nominal Frequency1,2,3 fO LVDS/CML/LVPECL
384
MHz
CMOS 10 160 MHz
Temperature Stability1,4 TA= –40 to +85 ºC –20
–50
–100

+20
+50
+100 		ppm
Absolute Pull Range1,4 APR ±12 ±375 ppm
Aging Frequency drift over first year. ±3 ppm
Frequency drift over 15 year life. ±10
Power up Time5 tOSC 10 ms
Parameter Symbol Test Condition Min Typ Max Units
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level — VDD– 1.30 — V
1.8 V option mid-level — VDD– 0.36 — V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 VOH IOH= 32 mA 0.8 x VDD — VDD V
VOL IOL= 32 mA — — 0.4 V
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML — — 350 ps
CMOS with CL= 15 pF — 1 — ns
Symmetry (duty cycle) SYM LVPECL:VDD– 1.3 V (diff)
LVDS:1.25 V (diff)
CMOS:VDD/2 		45 — 55 %

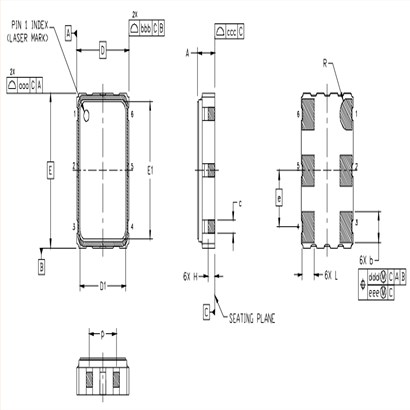

Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振尺寸图

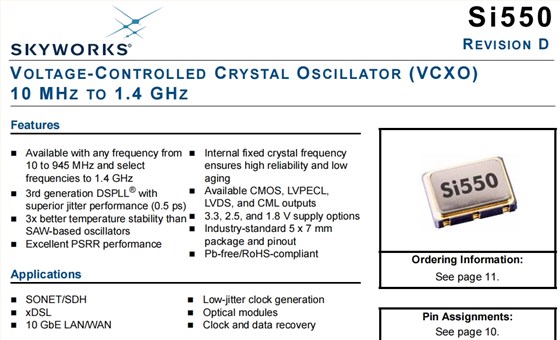

Si550

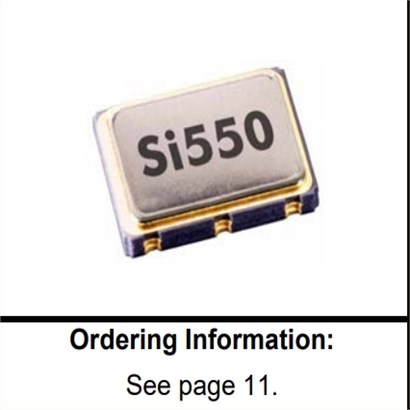

Si550红外探测器晶振,550AE320M000DG,Skyworks有源压控晶振

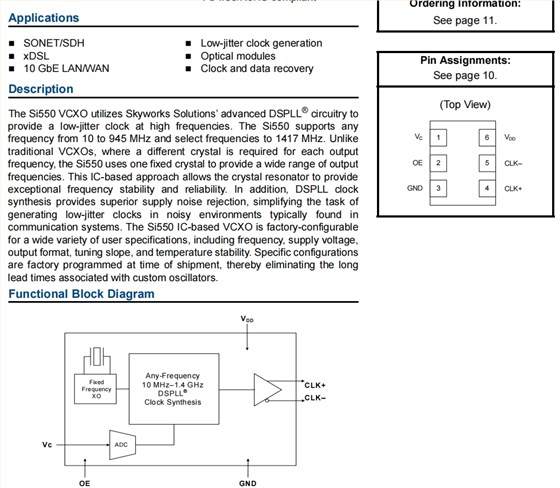

差分晶振产品特性：

可用于以下任意频率10至945 MHz，然后选择

频率至1.4 GHz

第三代DSPLL®卓越的抖动性能（0.5ps）

温度稳定性比SAW振荡器

出色的PSRR性能

内部固定晶体频率

确保高可靠性和低成本变老

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7mm包装和引脚

无铅/符合RoHS

Si550 1Si550 2

Mfr Part # Mfr Description Series Frequency Output Voltage - Supply
550ME000191DGR Skyworks有源晶振 XTAL OSC VCXO 748.0709MHZ LVPECL Si550 748.0709 MHz LVPECL 3.3V
550ME000192DGR Skyworks有源晶振 XTAL OSC VCXO 779.5686MHZ LVPECL Si550 779.5686 MHz LVPECL 3.3V
550ME000193DGR Skyworks有源晶振 XTAL OSC VCXO 742.4348MHZ LVPECL Si550 742.4348 MHz LVPECL 3.3V
550ME000194DGR Skyworks有源晶振 XTAL OSC VCXO 775.0693MHZ LVPECL Si550 775.0693 MHz LVPECL 3.3V
550ME000195DGR Skyworks有源晶振 XTAL OSC VCXO 807.7038MHZ LVPECL Si550 807.7038 MHz LVPECL 3.3V
550ME000215DGR Skyworks有源晶振 XTAL OSC VCXO 665.7437MHZ LVPECL Si550 665.7437 MHz LVPECL 3.3V
550ME240M000DGR Skyworks有源晶振 XTAL OSC VCXO 240.0000MHZ LVPECL Si550 240 MHz LVPECL 3.3V
550ME368M640DGR Skyworks有源晶振 XTAL OSC VCXO 368.6400MHZ LVPECL Si550 368.64 MHz LVPECL 3.3V
550ME480M000DGR Skyworks有源晶振 XTAL OSC VCXO 480.0000MHZ LVPECL Si550 480 MHz LVPECL 3.3V
550ME531M250DGR Skyworks有源晶振 XTAL OSC VCXO 531.2500MHZ LVPECL Si550 531.25 MHz LVPECL 3.3V
550ME600M000DGR Skyworks有源晶振 XTAL OSC VCXO 600.0000MHZ LVPECL Si550 600 MHz LVPECL 3.3V
550ME614M400DGR Skyworks有源晶振 XTAL OSC VCXO 614.4000MHZ LVPECL Si550 614.4 MHz LVPECL 3.3V
550ME622M080DGR Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL 3.3V
550ME640M000DGR Skyworks有源晶振 XTAL OSC VCXO 640.0000MHZ LVPECL Si550 640 MHz LVPECL 3.3V
550ME693M483DGR Skyworks有源晶振 XTAL OSC VCXO 693.4830MHZ LVPECL Si550 693.483 MHz LVPECL 3.3V
550MJ300M000DGR Skyworks有源晶振 XTAL OSC VCXO 300.0000MHZ LVPECL Si550 300 MHz LVPECL 3.3V
550MJ320M000DGR Skyworks有源晶振 XTAL OSC VCXO 320.0000MHZ LVPECL Si550 320 MHz LVPECL 3.3V
550MJ409M600DGR Skyworks有源晶振 XTAL OSC VCXO 409.6000MHZ LVPECL Si550 409.6 MHz LVPECL 3.3V
550MM500M000DGR Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVPECL Si550 500 MHz LVPECL 3.3V
550NE480M000DGR Skyworks有源晶振 XTAL OSC VCXO 480.0000MHZ LVDS Si550 480 MHz LVDS 3.3V
550NE800M000DGR Skyworks有源晶振 XTAL OSC VCXO 800.0000MHZ LVDS Si550 800 MHz LVDS 3.3V
550NH250M000DGR Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVDS Si550 250 MHz LVDS 3.3V
550NH750M000DGR Skyworks有源晶振 XTAL OSC VCXO 750.0000MHZ LVDS Si550 750 MHz LVDS 3.3V
550NJ250M000DGR Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVDS Si550 250 MHz LVDS 3.3V
550NJ727M273DGR Skyworks有源晶振 XTAL OSC VCXO 727.2730MHZ LVDS Si550 727.273 MHz LVDS 3.3V
550AE700M000DGR Skyworks有源晶振 XTAL OSCILLATOR Si550 700 MHz LVPECL 3.3V
550AF153M600DG Skyworks oscillator XTAL OSC VCXO 153.6000MHZ LVPECL Si550 153.6 MHz LVPECL 3.3V
550BH000274DGR Skyworks有源晶振 XTAL OSCILLATOR Si550 322.265625 MHz LVDS 3.3V
550BH622M080DGR Skyworks有源晶振 XTAL OSCILLATOR Si550 622.08 MHz LVDS 3.3V
550BJ409M375DGR Skyworks有源晶振 XTAL OSCILLATOR Si550 409.375 MHz LVDS 3.3V
550MJ500M000DGR Skyworks有源晶振 XTAL OSCILLATOR Si550 500 MHz LVPECL 3.3V
550FJ240M474DGR Skyworks有源晶振 DIFFERENTIAL/SINGLE-ENDED SINGLE Si550 240.474 MHz LVDS 2.5V
550AE000131DG Skyworks有源晶振 XTAL OSC VCXO 669.32658MHZ LVPEC Si550 669.32658 MHz LVPECL 3.3V
550AE000291DG Skyworks有源晶振 XTAL OSC VCXO 794.727753MHZ LVPE Si550 794.727753 MHz LVPECL 3.3V
550AE000310DG Skyworks有源晶振 XTAL OSC VCXO 698.812334MHZ LVPE Si550 698.812334 MHz LVPECL 3.3V
550AE245M760DG Skyworks有源晶振 XTAL OSC VCXO 245.7600MHZ LVPECL Si550 245.76 MHz LVPECL 3.3V
550AE250M000DG Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVPECL Si550 250 MHz LVPECL 3.3V
550AE307M200DG Skyworks有源晶振 XTAL OSC VCXO 307.2000MHZ LVPECL Si550 307.2 MHz LVPECL 3.3V
550AE312M000DG Skyworks有源晶振 XTAL OSC VCXO 312.0000MHZ LVPECL Si550 312 MHz LVPECL 3.3V
550AE312M500DG Skyworks有源晶振 XTAL OSC VCXO 312.5000MHZ LVPECL Si550 312.5 MHz LVPECL 3.3V
550AE320M000DG Skyworks有源晶振 XTAL OSC VCXO 320.0000MHZ LVPECL Si550 320 MHz LVPECL 3.3V
550AE340M480DG Skyworks有源晶振 XTAL OSC VCXO 340.4800MHZ LVPECL Si550 340.48 MHz LVPECL 3.3V
550AE368M640DG Skyworks有源晶振 XTAL OSC VCXO 368.6400MHZ LVPECL Si550 368.64 MHz LVPECL 3.3V
550AE400M000DG Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVPECL Si550 400 MHz LVPECL 3.3V
550AE448M000DG Skyworks有源晶振 XTAL OSC VCXO 448.0000MHZ LVPECL Si550 448 MHz LVPECL 3.3V
550AE460M800DG Skyworks有源晶振 XTAL OSC VCXO 460.8000MHZ LVPECL Si550 460.8 MHz LVPECL 3.3V
550AE466M944DG Skyworks有源晶振 XTAL OSC VCXO 466.9440MHZ LVPECL Si550 466.944 MHz LVPECL 3.3V
550AE480M000DG Skyworks有源晶振 XTAL OSC VCXO 480.0000MHZ LVPECL Si550 480 MHz LVPECL 3.3V
550AE491M520DG Skyworks有源晶振 XTAL OSC VCXO 491.5200MHZ LVPECL Si550 491.52 MHz LVPECL 3.3V
550AE500M000DG Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVPECL Si550 500 MHz LVPECL 3.3V
550AE600M000DG Skyworks有源晶振 XTAL OSC VCXO 600.0000MHZ LVPECL Si550 600 MHz LVPECL 3.3V
550AE622M080DG Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL 3.3V
550AE625M000DG Skyworks有源晶振 XTAL OSC VCXO 625.0000MHZ LVPECL Si550 625 MHz LVPECL 3.3V
550AE716M800DG Skyworks有源晶振 XTAL OSC VCXO 716.8000MHZ LVPECL Si550 716.8 MHz LVPECL 3.3V
550AE737M280DG Skyworks有源晶振 XTAL OSC VCXO 737.2800MHZ LVPECL Si550 737.28 MHz LVPECL 3.3V
550AE741M746DG Skyworks有源晶振 XTAL OSC VCXO 741.7460MHZ LVPECL Si550 741.746 MHz LVPECL 3.3V
550AE800M000DG Skyworks有源晶振 XTAL OSC VCXO 800.0000MHZ LVPECL Si550 800 MHz LVPECL 3.3V
550AG000127DG Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL 3.3V
550AG255M000DG Skyworks有源晶振 XTAL OSC VCXO 255.0000MHZ LVPECL Si550 255 MHz LVPECL 3.3V
550AG400M000DG Skyworks有源晶振 XTAL OSC VCXO 400.0000MHZ LVPECL Si550 400 MHz LVPECL 3.3V
550AG622M080DG Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVPECL Si550 622.08 MHz LVPECL 3.3V
550AG693M750DG Skyworks有源晶振 XTAL OSC VCXO 693.7500MHZ LVPECL Si550 693.75 MHz LVPECL 3.3V
550AH000127DG Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ LVPEC Si550 644.53125 MHz LVPECL 3.3V
550AH000246DG Skyworks有源晶振 XTAL OSC VCXO 669.3266MHZ LVPECL Si550 669.3266 MHz LVPECL 3.3V
