XUL536125.000JS6I,125MHz,5032mm,LVDS,IDT路由器晶振

产品简介

XUL536125.000JS6I,125MHz,5032mm,LVDS,IDT路由器晶振，进口晶振，IDT晶振，型号：XUL系列晶振，编码为：XUL536125.000JS6I，频率为：125MHz，电压：3.3V，频率稳定性：±25ppm，小体积尺寸5.0x3.2mm，六脚贴片晶振，LVDS输出差分晶振，有源晶振，石英晶体振荡器。XUL是一种超精密LVDS晶体振荡器，具有300fs到20MHz带宽超过12kHz的典型相位抖动。 XUL系列晶体振荡器的频率范围从16kHz到1500MHz，采用了一系列专有的asic芯片，重点关注降噪技术。被广泛用于：通讯设备晶振，无线网络晶振，物联网晶振，GPS定位晶振，导航仪晶振，安防设备及各种频率控制设备上。

产品详情

XUL536125.000JS6I,125MHz,5032mm,LVDS,IDT路由器晶振，产品特点：

频率范围：0.016至1500 MHz
输出类型：LVDS贴片石英晶振
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C

20180421171456_6296统一

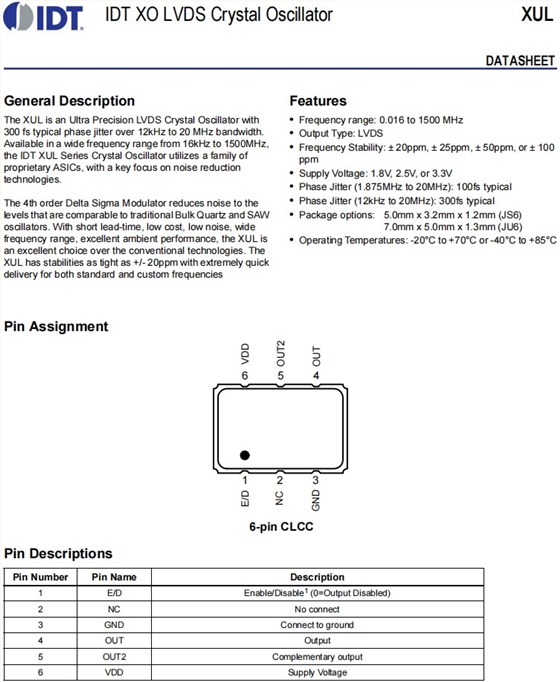

XUL536125.000JS6I,125MHz,5032mm,LVDS,IDT路由器晶振,参数表

Parameter

Symbol

Condition

Min

Typ

Max

Units

Output Frequency Range

FOUTR

125

MHz

Frequency Stability

Temperature = -20°C to +70°C

±20

±100

ppm

Temperature = -40°C to +85°C

±25

±100

ppm

Aging (1styear)

Ta = 25°C

±3

Aging (10 years)

Ta = 25°C

±10

Output Load

Differential

100

Ohms

Start-up Time

TST

Output valid time after VDD meets
minimum specified level

Output Rise Time

20% to 80% VPP

275

380

Output Fall Time

80% to 20% VPP

275

380

Output Clock Duty Cycle

TDTCY

@ 50% VPP

Output Enable/ Disable Time

TOE

100

Period Jitter, RMS

JPER

Frequency = 156.25MHz

3.5

psec

Random Jitter

Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)

0.9

1.5

psec

Deterministic Jitter

psec

Total Jitter

psec

Phase Jitter (12kHz – 20MHz)

φJITTER

@25°C & 3.3V

300

400

fsec

Phase Noise Performance
Frequency = 156.25 MHz

φNOISE

100Hz of Carrier

-97

dBc/Hz

1kHz of Carrier

-112

dBc/Hz

10kHz of Carrier

-122

dBc/Hz

100kHz of Carrier

-131

dBc/Hz

1MHz of Carrier

-146

dBc/Hz

10MHz of Carrier

-153

dBc/Hz

Output Frequency (Standards)

FOUT

100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies)

20181130160053_3983统一

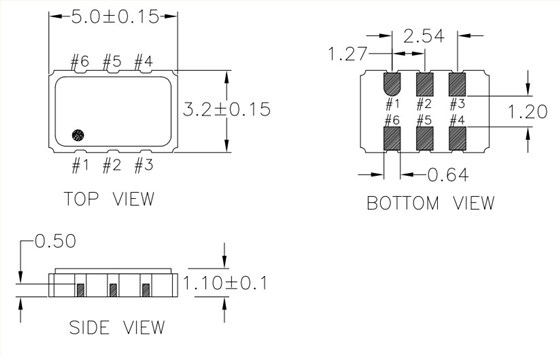

XUL536125.000JS6I,125MHz,5032mm,LVDS,IDT路由器晶振,尺寸图

晶振编码	品牌	参数	型号	频率	输出	电压
XUL535156.250JS6I8	IDT晶振	OSC 156.25MHZ SMD	XUL	156.25MHz	LVDS	3.3V
XUL535150.000JS6I8	IDT晶振	OSC 150MHZ SMD	XUL	150MHz	LVDS	3.3V
XUL535100.000JS6I8	IDT晶振	OSC XO 100.000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL535125.000JS6I8	IDT晶振	OSC 125MHZ SMD	XUL	125MHz	LVDS	3.3V
XUL536100.000JS6I	IDT晶振	OSC XO 100.0000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL536125.000JS6I	IDT晶振	OSC XO 125.0000MHZ LVDS SMD	XUL	125MHz	LVDS	3.3V
XUL736125.000JU6I	IDT晶振	OSC XO 125.0000MHZ LVDS SMD	XUL	125MHz	LVDS	3.3V
XUL736150.000JU6I	IDT晶振	OSC XO 150.0000MHZ LVDS SMD	XUL	150MHz	LVDS	3.3V
XUL736100.000JU6I	IDT晶振	OSC XO 100.0000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL736212.500JU6I	IDT晶振	OSC XO 212.5000MHZ LVDS SMD	XUL	212.5MHz	LVDS	3.3V
XUL536212.500JS6I	IDT晶振	OSC XO 212.5000MHZ LVDS SMD	XUL	212.5MHz	LVDS	3.3V
XUL535212.500JS6I8	IDT晶振	OSC 212.5MHZ SMD	XUL	212.5MHz	LVDS	3.3V
XUL536150.000JS6I	IDT晶振	OSC XO 150.0000MHZ LVDS SMD	XUL	150MHz	LVDS	3.3V
XUL535100.000JS6I	IDT晶振	OSC XO 100.000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL535125.000JS6I	IDT晶振	OSC 125MHZ SMD	XUL	125MHz	LVDS	3.3V
XUL535150.000JS6I	IDT晶振	OSC 150MHZ SMD	XUL	150MHz	LVDS	3.3V
XUL535156.250JS6I	IDT晶振	OSC 156.25MHZ SMD	XUL	156.25MHz	LVDS	3.3V
XUL535212.500JS6I	IDT晶振	OSC 212.5MHZ SMD	XUL	212.5MHz	LVDS	3.3V
