精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器

精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器

产品简介

产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准,同时它自身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

产品详情

精工晶振的代理商都知道精工常用的频率都是32.768KHZ的,因此精工晶振通常也被称为精工表晶.时钟上用到的晶振,32.768K是数字电路板上最常见的了,做时钟客户经常选用的音叉晶振为VT-200-F,该晶振体积仅有2*6mm(对应KDS为DT-26),采用了特有的光刻技术,以及小型管状封装,提供的频率为32.768kHz±10ppm/±20ppm,负载电容为6.0pF或12.5pF.生活中手机应用到的晶振精工SSP-T7-F是最合适不过了.

超轻薄的32.768K晶振.体积达到7.0*1.5mm.可以和一粒米相提并论了.适合用在高密度表面安装,它采用塑料模封装设计,内有高可靠的管状石英晶体,提供的频率32.768KHZ,负载电容为6.0pF或12.5pF.除了体积2*6的圆柱晶振,精工还研发出最小最轻的音叉晶振,体积仅有4.7*1.2mm(VT-120-F).不过这款插件晶振的价格也是相比VT-200-F单价比较贵的.

1

精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,石英晶体谐振器产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.小体积贴片晶振,时钟晶振,SSP-T7-FL晶振

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英无源晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作.精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器

2

精工晶振

单位

SSP-T7-FL晶振

石英晶振基本条件

标准频率

f_nom

32.768kHz

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.01μW Max

推荐:1~100μW

频率公差

f_— l

±20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±10 × 10-6/±30×10-6

超出标准的规格请联系我们.

负载电容

CL

7pF~12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示


频率老化

f_age

±1~±5 × 10-6/ year Max.

+25°C,第一年

3

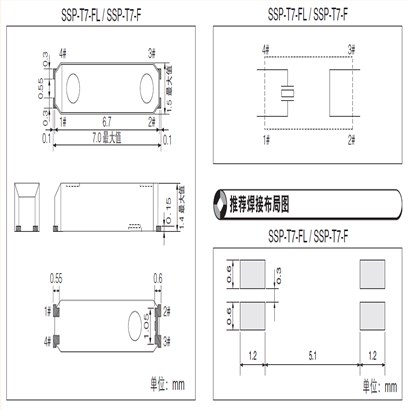

SSP-T7-FL 7015

4

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.小体积贴片晶振,时钟晶振,SSP-T7-FL晶振

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体谐振器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器

使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

5

2009年度,根据环境管理体系中的规定,精工晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了精工晶振,贴片石英晶体,石英晶体谐振器,32.768K贴片晶振绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.小体积贴片晶振,时钟晶振,SSP-T7-FL晶振

社长的咨询机构—环保委员会,还针对各精工晶振,石英晶体谐振器,精工石英晶振,石英振荡子,精工石英晶振据点的活动情况和全公司的环保课题进行议论和探讨.

此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

截止到2006年度,精工晶振在国内外的所有7015石英晶体谐振器生产据点以及国内的非生产据点——精工制作所总公司、东京分公司、营业所,均取得了ISO14001认证.精工晶振,贴片晶振,SSP-T7-FL晶振,石英晶体谐振器

针对生产精工晶振,石英晶体谐振器,耐高温晶振,石英振荡器的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.

6
