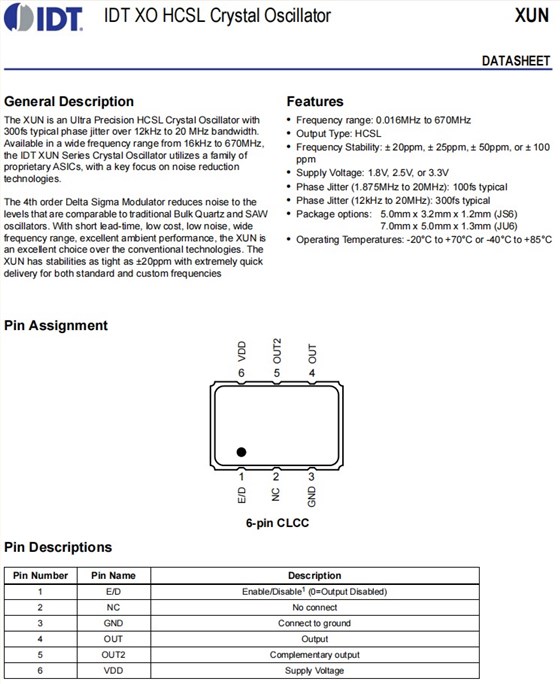

5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振，进口晶振，IDT晶振，型号：XUN系列晶振，编码为：XUN536100.000JS6I，频率为：100MHz，电压：3.3V，频率稳定性：±25ppm，小体积尺寸5.0x3.2mm，六脚贴片晶振，HCSL输出晶振，工作温度范围：-40℃至+85℃，有源晶振，石英晶体振荡器。XUN是一款超精密的HCSL晶体振荡器，具有300个超过12kHz到20 MHz带宽的fs的典型相位抖动。IDT XUN系列晶体振荡器的频率范围从16kHz到670MHz，采用了一系列专有的asic芯片，重点是降噪技术。被广泛用于：移动通讯晶振，蓝牙模块晶振，物联网晶振，GPS定位晶振，导航仪晶振，路由器等应用。
5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振，产品特点：
•频率范围：0.016MHz至670MHz
•输出类型：HCSL有源晶振
•频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
•电源电压：1.8V、2.5V或3.3V
•相位抖动（1.875MHz至20MHz）：典型100fs
•相位抖动（12kHz至20MHz）：典型300fs
•包装选项：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
•工作温度：-20°C至+70°C或-40°C至+85°C
5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振,参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||||
| Output Frequency Range | FOUTR |
|
100 |
|
MHz | |||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||||
| Aging (1styear) | Ta = 25°C | ±3 | ||||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | ±10 | ||||||||||||||||||||||||||
| Output Load | Differential | 100 | Ohms | |||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP | 275 | 380 | ps | ||||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP | 275 | 380 | ps | ||||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY | @ 50% VPP | 45 | 55 | % | |||||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||||
| Period Jitter, RMS | JPER | Frequency = 156.25MHz | 3.5 | 8 | psec | |||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.9 | 1.5 | psec | |||||||||||||||||||||||
| Deterministic Jitter | DJ | 12 | 26 | psec | ||||||||||||||||||||||||
| Total Jitter | TJ | 25 | 44 | psec | ||||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | @25°C & 3.3V | 300 | 400 | fsec | |||||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25 MHz |
φNOISE | 100Hz of Carrier | -97 | dBc/Hz | ||||||||||||||||||||||||
| 1kHz of Carrier | -112 | dBc/Hz | ||||||||||||||||||||||||||
| 10kHz of Carrier | -122 | dBc/Hz | ||||||||||||||||||||||||||
| 100kHz of Carrier | -131 | dBc/Hz | ||||||||||||||||||||||||||
| 1MHz of Carrier | -146 | dBc/Hz | ||||||||||||||||||||||||||
| 10MHz of Carrier | -153 | dBc/Hz | ||||||||||||||||||||||||||
| Output Frequency (Standards) | FOUT | 100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies) | ||||||||||||||||||||||||||
5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振,尺寸图
| 原厂代码 | 品牌 | 参数 | 型号 | 频率 | 输出 | 电压 |
| XUL535156.250JS6I8 | IDT晶振 | OSC 156.25MHZ SMD | XUL | 156.25MHz | LVDS | 3.3V |
| XUL535150.000JS6I8 | IDT晶振 | OSC 150MHZ SMD | XUL | 150MHz | LVDS | 3.3V |
| XUN535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz | HCSL | 3.3V |
| XUL535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ LVDS SMD | XUL | 100MHz | LVDS | 3.3V |
| XUL535125.000JS6I8 | IDT晶振 | OSC 125MHZ SMD | XUL | 125MHz | LVDS | 3.3V |
| XUH736156.250JU4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz | HCMOS | 3.3V |
| XUH536156.250JS4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz | HCMOS | 3.3V |
| XUL536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ LVDS SMD | XUL | 100MHz | LVDS | 3.3V |
| XUL536125.000JS6I | IDT晶振 | OSC XO 125.0000MHZ LVDS SMD | XUL | 125MHz | LVDS | 3.3V |
| XUN536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ HCSL SMD | XUN | 100MHz | HCSL | 3.3V |
| XUN536133.333JS6I | 有源晶振 | OSC XO 133.3330MHZ HCSL SMD | XUN | 133.333MHz | HCSL | 3.3V |
| XUL736125.000JU6I | IDT晶振 | OSC XO 125.0000MHZ LVDS SMD | XUL | 125MHz | LVDS | 3.3V |
| XUL736150.000JU6I | IDT晶振 | OSC XO 150.0000MHZ LVDS SMD | XUL | 150MHz | LVDS | 3.3V |
| XUL736100.000JU6I | IDT晶振 | OSC XO 100.0000MHZ LVDS SMD | XUL | 100MHz | LVDS | 3.3V |
| XUL736212.500JU6I | IDT晶振 | OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5MHz | LVDS | 3.3V |
| XUL536212.500JS6I | IDT晶振 | OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5MHz | LVDS | 3.3V |
| XUL535212.500JS6I8 | IDT晶振 | OSC 212.5MHZ SMD | XUL | 212.5MHz | LVDS | 3.3V |
| XUL536150.000JS6I | IDT晶振 | OSC XO 150.0000MHZ LVDS SMD | XUL | 150MHz | LVDS | 3.3V |
| XUL535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ LVDS SMD | XUL | 100MHz | LVDS | 3.3V |
| XUL535125.000JS6I | IDT晶振 | OSC 125MHZ SMD | XUL | 125MHz | LVDS | 3.3V |
| XUL535150.000JS6I | IDT晶振 | OSC 150MHZ SMD | XUL | 150MHz | LVDS | 3.3V |
| XUL535156.250JS6I | IDT晶振 | OSC 156.25MHZ SMD | XUL | 156.25MHz | LVDS | 3.3V |
| XUN535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz | HCSL | 3.3V |
| XUL535212.500JS6I | IDT晶振 | OSC 212.5MHZ SMD | XUL | 212.5MHz | LVDS | 3.3V |
