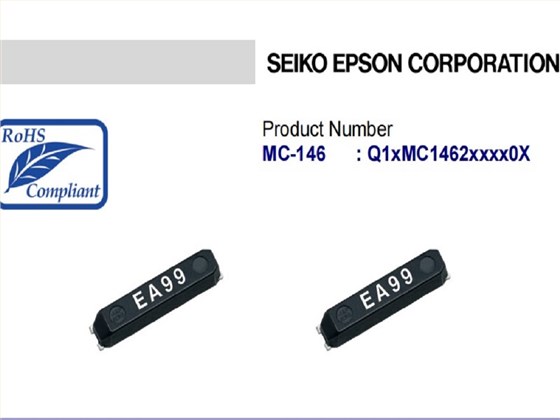

Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm

Q13MC1462001000|MC-146|7015mm|12.5pF|50ppmQ13MC1462001000|MC-146|7015mm|12.5pF|50ppm

产品简介

Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm,尺寸为7015mm,频率为32.768K,负载电容为12.5pF,工作温度为-40to+85°C,爱普生晶振,日本进口晶振,32.768K晶振,时钟晶体,SMD晶振,音叉谐振器,无源谐振器,7015mm晶振,小型通信设备晶振,测量仪器晶振,钟表专用晶振,高性能晶振,低损耗晶振,Q13MC1462001100晶振,Q13MC1462001500晶振。

谐振器产品主要应用于:小型通信设备,无线网络,智能家居,蓝牙音响,钟表应用,汽车电子等产品.Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm.


产品详情

MC-146Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm,尺寸为7015mm,频率为32.768K,负载电容为12.5pF,工作温度为-40to+85°C,爱普生晶振,日本进口晶振,32.768K晶振,时钟晶体,SMD晶振,音叉谐振器,无源谐振器,7015mm晶振,小型通信设备晶振,测量仪器晶振,钟表专用晶振,高性能晶振,低损耗晶振,Q13MC1462001100晶振,Q13MC1462001500晶振。

谐振器产品主要应用于:小型通信设备,无线网络,智能家居,蓝牙音响,钟表应用,汽车电子等产品.Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm.

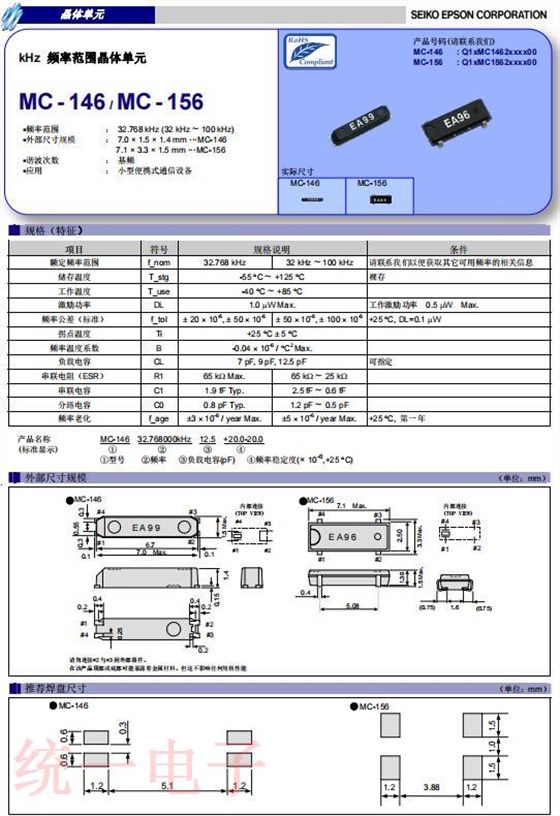

Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm 参数表

项目 符号 规格说明 条件
MC-146 MC-146 TYPE
额定频率范围 f_nom 32.768kHz 32kHz ~ 100kHz 请联系我们以便获取其它可用频率的相关信息。
储存温度 T_stg -55°C ~ +125°C 裸存
工作温度 T_use -40°C ~ +85°C
激励功率 DL 1.0µW Max. 工作激励功率 0.5µW Max.
频率公差
(标准)
f_tol ± 20 × 10-6,
± 50 × 10-6
± 50 × 10-6,
± 100 × 10-6
+25°C,
DL=0.1µW
拐点温度 Ti +25°C ±5°C
频率温度系数 B -0.04 × 10-6/ °C2Max.
负载电容 CL 7pF, 9pF, 12.5pF 可指定
串联电阻(ESR) R1 65kΩ Max. 65kΩ ~ 25kΩ
串联电容 C1 1.9fF Typ. 2.5fF ~ 0.6fF
分路电容 C0 0.8pF Typ. 1.2pF ~ 0.5pF
频率老化 f_age ±3 ×10-6/ year Max. ±5 ×10-6/ year Max. +25°C,
第一年

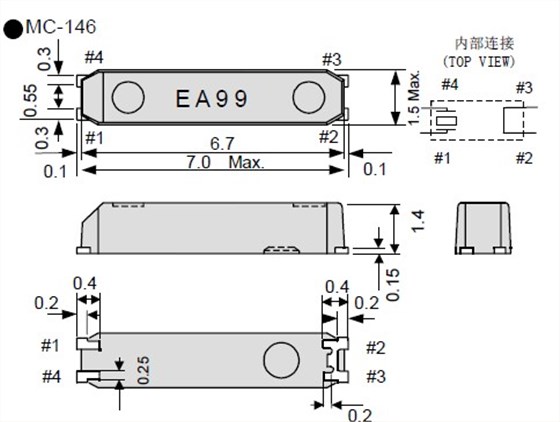

Q13MC1462001000|MC-146|7015mm|12.5pF|50ppm 尺寸图MC-146

Q13MC1462001000晶振特点:

•频率范围:MC-146,32.768kHz
: MC-146型,32kHz至100kHz
•外部尺寸:7.0×1.5×1.4mm
•泛音顺序:基本
•应用:小型通信设备

更多相关日本爱普生EPSON晶振型号

编码 尺寸 型号 频率 负载 频率 @+25°C 工作温度
Q13MC1461000100 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-20.0 ppm -40 to +85 °C
Q13MC1461000200 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-20.0 ppm -40 to +85 °C
Q13MC1461000400 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 9 pF +/-20.0 ppm -40 to +85 °C
Q13MC1461000600 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 6 pF +/-20.0 ppm -40 to +85 °C
Q13MC1461005200 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 6 pF +/-10.0 ppm -40 to +85 °C
Q13MC1462000100 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462000200 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462000300 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-10.0 ppm -40 to +85 °C
Q13MC1462000400 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 9 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462000500 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-100 ppm -40 to +85 °C
Q13MC1462000600 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 6 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462000900 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-50.0 ppm -40 to +85 °C
Q13MC1462001000 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-50.0 ppm -40 to +85 °C
Q13MC1462001100 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462001200 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-30.0 ppm -40 to +85 °C
Q13MC1462001500 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 7 pF +/-30.0 ppm -40 to +85 °C
Q13MC1462001600 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12 pF +/-50.0 ppm -40 to +85 °C
Q13MC1462001700 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-10.0 ppm -40 to +85 °C
Q13MC1462001800 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 10 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462002200 7 x 1.5 x 1.4 mm MC-146 32.768K音叉晶体 8 pF +/-20.0 ppm -40 to +85 °C
Q13MC1462003700 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 12.5 pF +/-100 ppm -40 to +85 °C
Q13MC1462005300 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 10 pF +/-10.0 ppm -40 to +85 °C
Q13MC1462005900 7 x 1.5 x 1.4 mm MC-146 32.768000 kHz 8 pF +/-10.0 ppm -40 to +85 °C
Q14MC1461001300 7 x 1.5 x 1.4 mm MC-146 32.000000 kHz 12.5 pF +/-50.0 ppm -40 to +85 °C
