TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌，德国进口晶振，AXTAL晶振，型号：AXLE5032，编码为：AXLE5032-V-33-C-10-4F-38.400MHz，电源电压：3.3V，频率稳定性：±1.0ppm，工作温度范围：-40℃至+85℃，频率为：38.400MHz，小体积晶振尺寸：5.0x3.2mm封装，VCTCXO压控温补晶振，高稳定性SMD晶振，石英晶体振荡器，六脚贴片晶振，有源晶振，石英晶振，压控温补晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压等特点。5032晶振，被广泛应用于：移动通讯设备晶振，无线蓝牙晶振，物联网晶振，航空电子晶振，汽车电子晶振，导航仪等应用。
TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌参数表
| Parameter | min. | typ. | max. | Unit | Condition | |||||||||||||||||||||
| Frequency range | 36 | |
|
MHz | |
|||||||||||||||||||||
| Nominal frequencies |
10, 12.8, 16.384, 19.2, 20, 24.576, 25, 26, 30.72, 40, 50 |
MHz |
Other frequencies on request |
|||||||||||||||||||||||
| Frequency stability | |
|
|
|
|
|||||||||||||||||||||
| Initial tolerance @ 25°C | |
|
±0.5 | ppm | @ VCnomNote 2 | |||||||||||||||||||||
| vs. operating temperature range |

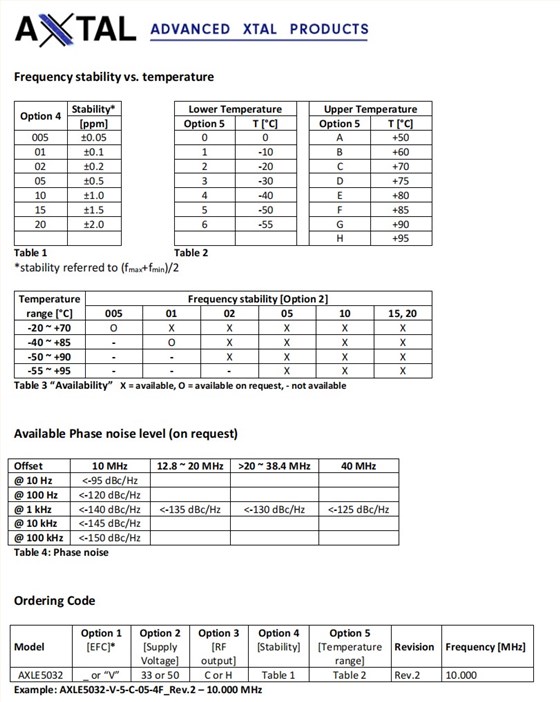

± 0.05 to ± 2.0 See tables 1 ~ 3 |
ppm | Option 4 & 5 | |||||||||||||||||||||||
| vs. supply voltage variation | |
|
±0.1 | ppm | VS±5 % | |||||||||||||||||||||
| vs. load change | |
|
±0.2 | ppm | Load ±5 % | |||||||||||||||||||||
| Long term (aging) 1styear | |
|
±1 | ppm | @+40°C Note 3 | |||||||||||||||||||||
| Frequency adjustment range | |
|||||||||||||||||||||||||
| Electronic Frequency Control (EFC) | ±5 | |
±10 | ppm | Option 1 = “V” | |||||||||||||||||||||
| EFC voltage VC | 0.5 | 1.5 | 2.5 | V | |
|||||||||||||||||||||
| EFC slope (Δf /ΔVC) | Positive | |
|
|||||||||||||||||||||||
| EFC input impedance | 100 | |
|
ka | |
|||||||||||||||||||||
| RF output | |
|||||||||||||||||||||||||
| Signal waveform |
Clipped Sine Wave HCMOS |
|
Option 3 = “C” Option 3 = “H” |
|||||||||||||||||||||||
| Load |
10 ka || 10 pF 15 pF |
|
Option 3 = “C” Option 3 = “H” |
|||||||||||||||||||||||
| Amplitude (peak-peak) | 0.8 | |
|
V | Option 3 = “C” | |||||||||||||||||||||
| VOL | |
|
0.4 | V | Option 3 = “H” | |||||||||||||||||||||
| VOH | 2.4 | |
|
V | ||||||||||||||||||||||
| Duty cycle | 45 | |
55 | % | ||||||||||||||||||||||
| Rise/fall time | |
|
6 | ns | ||||||||||||||||||||||
| Phase noise @ 25°C | |
|
|
dBc/Hz | See table 4 | |||||||||||||||||||||
| RMS Jitter (integrated) | 0.4 | |
1.3 | ps | @ 12 kHz ~ 5 MHz | |||||||||||||||||||||
| Supply voltage VS |
3.15 4.75 |
3.3 5.0 |
3.45 5.25 |
V V |
Option 2 = “33” Option 2 = “50” |
|||||||||||||||||||||
| Current consumption | 5 | |
10 | mA | |
|||||||||||||||||||||
| Enclosure (see drawing) (LxWxH) | 5.2x3.4x1.85 | mm | See drawing | |||||||||||||||||||||||
| Weight | |
|
3 | g | |
|||||||||||||||||||||
| Packing | Tape & Reel | |
IEC 60286-3 |
|||||||||||||||||||||||

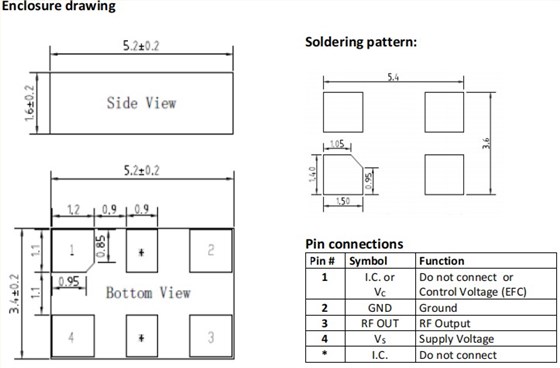

TCXO,AXLE5032-V-33-C-10-4F-38.400MHz,5032mm,AXTAL品牌,尺寸图
