QuartzCom晶振,VC-TCXO晶振,VT7-302晶振

QuartzCom晶振,VC-TCXO晶振,VT7-302晶振QuartzCom晶振,VC-TCXO晶振,VT7-302晶振

产品简介

3225晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1Vto+3.2V±0.1V)高度:最高1.0mm,体积:0.007cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

产品详情

1

QuartzCom晶振,压控温补晶振,VT7-252振荡器.小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

QuartzCom是频率控制有源晶振产品的领先提供商.我们很自豪能够提供市场上最具创新性的压电振荡组件设计.我们与客户和供应商一起创造引领潮流的解决方案.我们保证高质量的非常可靠且成本可控的生产.响应时间短,灵活性高,交货时间短以及基于长期经验的强大技术支持,导致全球领先的电子制造商选择了QuartzCom.我们将其视为我们的主要任务,为我们的客户提供各种最先进的频率控制产品.保持并不断提高我们的质量和服务水平.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

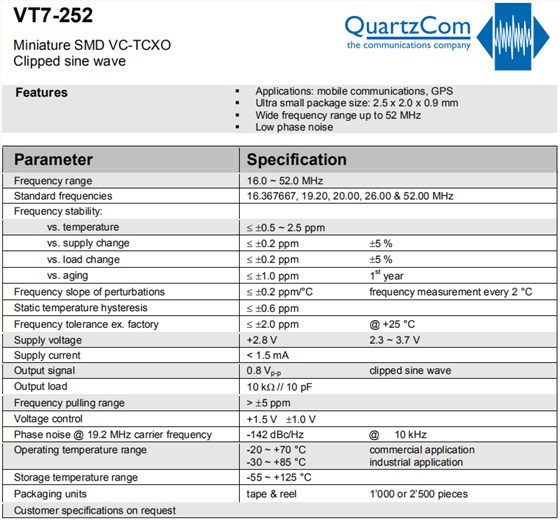

QuartzCom晶振

VT7-252晶振

输出类型

clipped sine wave

输出负载

10pF

振荡模式

基本/第三泛音

电源电压

+2.3V~3.7V

频率范围

16.0MHz~52.0MHz

频率稳定度

±0.2ppm

工作温度

-20℃~+70℃

-30℃~+85℃

保存温度

-55℃~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

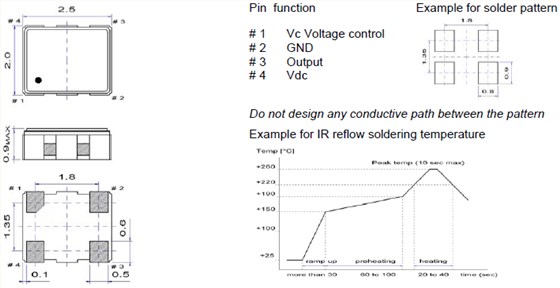

VT7-252 2520 VC-TCXO

注意事项

辐射

晶振产品暴露于辐射环境会导致2520晶振性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

激励功率

在晶体单元上施加过多驱动力,会导致石英进口晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

5

QuartzCom晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的产品和服务的产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.

QuartzCom晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,石英进口晶振的化学物质的管理强化等.地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.

QuartzCom晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.

QuartzCom晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

VT7-252 2520 VCTCXO
