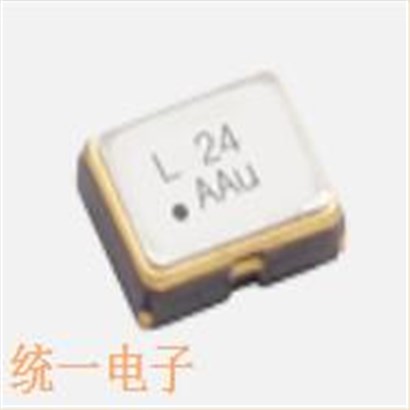

AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器

AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器

产品简介

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

1

AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器,AKER晶振科技成立于西元1990年,主要从事石英元件产品的研发、包含石英晶体,SMD晶振,耐高温晶振,有源晶振,石英晶体振荡器,压控温补晶振,差分晶振等制造及销售。拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司。深耕台湾、布局全球。在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进。科技不断的进步,安碁晶振科技亦不断提升技术服务。透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution; 贯彻安碁诚信为首、专业化客户服务及品质优先的理念。公司愿景-追求卓越,不断创新,与客户一同成长,成为客户在频率控制元件领域的最佳伙伴。

2

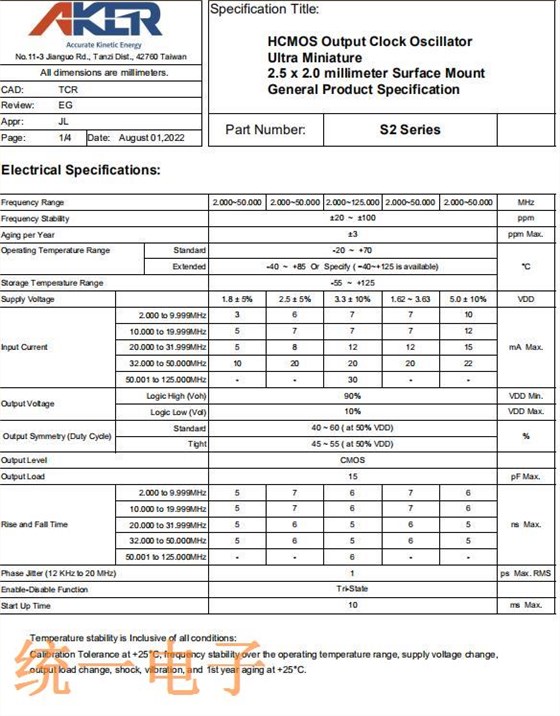

FrequencyRange 2.000~50.000 2.000~50.000 2.000~125.000 2.000~50.000 2.000~50.000 MHz
FrequencyStability ±20~±100 ppm
AgingperYear ±3 ppmMax.
OperatingTemperatureRange Standard -20~+70 °C
Extended -40~+85OrSpecify(−40~+125isavailable)
StorageTemperatureRange -55~+125
SupplyVoltage 1.8±5% 2.5±5% 3.3±10% 1.62~3.63 5.0±10% VDD
InputCurrent 2.000to9.999MHz 3 6 7 7 10 mAMax.
10.000to19.999MHz 5 7 7 7 12
20.000to31.999MHz 5 8 12 12 15
32.000to50.000MHz 10 20 20 20 22
50.001to125.000MHz - - 30 - -
OutputVoltage LogicHigh(Voh) 90% VDDMin.
LogicLow(Vol) 10% VDDMax.
OutputSymmetry(DutyCycle) Standard 40~60(at50%VDD) %
Tight 45~55(at50%VDD)
OutputLevel CMOS
OutputLoad 15 pFMax.
RiseandFallTime 2.000to9.999MHz 5 7 6 7 6 nsMax.
10.000to19.999MHz 5 7 6 7 6
20.000to31.999MHz 5 6 5 6 5
32.000to50.000MHz 5 6 5 6 5
50.001to125.000MHz - - 6 - -
PhaseJitter(12KHzto20MHz) 1 psMax.RMS
Enable-DisableFunction Tri-State
StartUpTime 10 msMax.

3

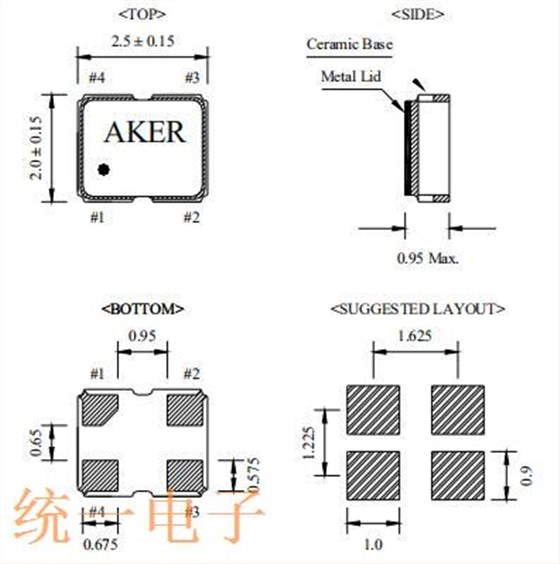

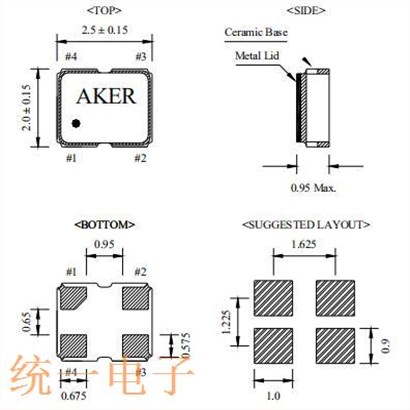

S2 尺寸

注意事项

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种进口石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对进口石英晶振产品甚至SMD耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器.

粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.

机械振动的影响

贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

5

AKER晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

AKER晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,无源贴片晶振,温补晶振,石英晶体振荡器,石英晶体谐振器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.AKER台湾晶振,S2有源晶体,S23305T-24.000-X-R振荡器.

AKER晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、环保晶振、有源晶振晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
