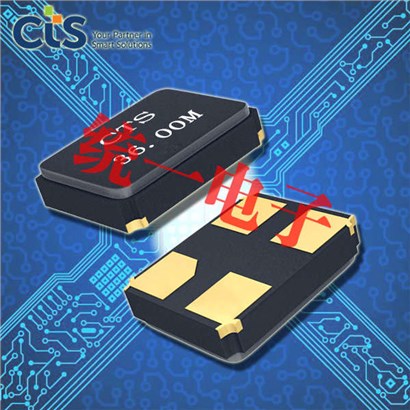

CTS晶振,贴片晶振,GA534晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
SMD晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.CTS晶振,贴片晶振,GA534晶振,石英晶振

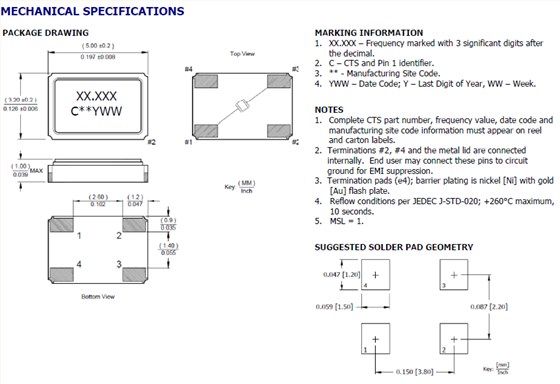

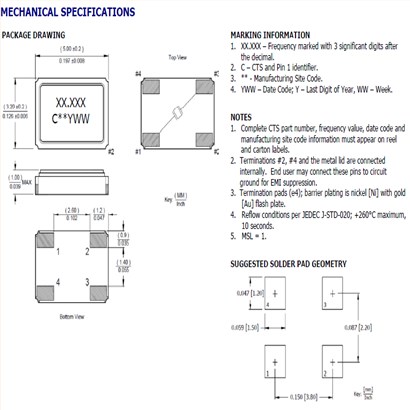

CTS晶振 |
单位 |
GA534晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
8~120MHZ |
标准频率 |
储存温度 |
T_stg |
-40℃~+125℃
|
裸存 |
工作温度 |
T_use |
-40℃~+125℃
|
标准温度 |
激励功率 |
DL |
10μW,100μWMax |
|
频率公差 |
f_— l |
±15ppm~±150ppm
|
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30ppm
|
超出标准的规格请联系我们. |
负载电容 |
CL |
8~32pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |

辐射
晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.CTS晶振,贴片晶振,GA534晶振
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
