Microcrystal晶振,32.768K晶振,CM9V-T1A压电石英晶体

Microcrystal晶振,32.768K晶振,CM9V-T1A压电石英晶体Microcrystal晶振,32.768K晶振,CM9V-T1A压电石英晶体

产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

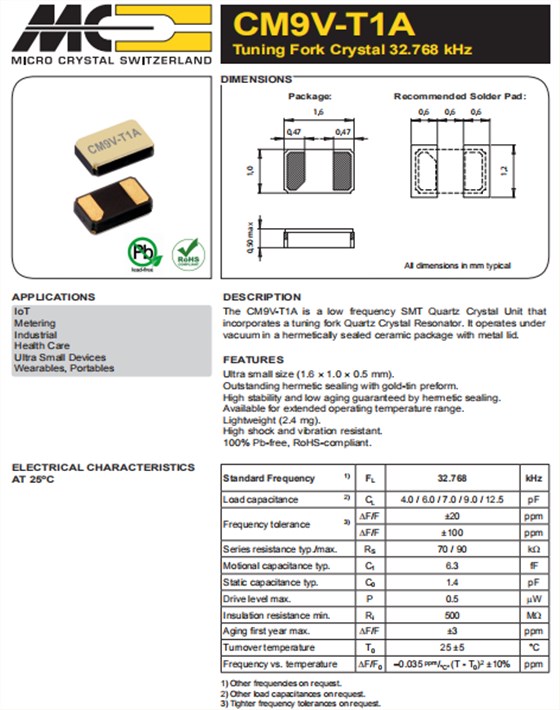

1

Microcrystal晶振,32.768K晶振,CM9V-T1A压电石英晶体.超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

微晶,1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供手表音叉式晶体的产品.而今,瑞士Microcrystal晶振已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz),实时时钟模块晶振和OCXO等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机,计算机,汽车电子,手表,工业控制,植入式医疗及其他高可靠性产品.

石英晶振高精度晶片的抛光技术:贴片有源晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

2

Microcrystal晶振

单位

CM9V-T1A晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 20ppm

±100ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

4.0pF

6.0pF

7.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

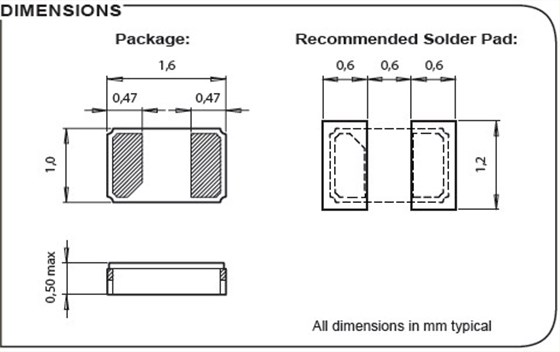

CM9V-T1A 1610

注意事项

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

热影响

重复的温度巨大变化可能会降低受损害的贴片晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英1.6x1.0晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.

若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.

请在没有直射阳光,不发生结露的场所保管.

5

瑞士大微晶晶振遵守法规和监管要求,从事环保产品的开发.环境政策,在其业务活动的所有领域,从开发,生产和销售的压电石英晶体元器件,压电石英晶体,有源晶体,压电陶瓷谐振器,集团业务政策促进普遍信任的环境管理活动.

瑞士微晶晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.通过开展节能活动和减少二氧化碳排放防止全球变暖.

微晶晶振所有的经营组织都将积极应用国际标准以及适用的法律法规,为促进合理有效的公共政策的制订实施加强战略联系.

微晶晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

微晶晶振集团将确保其产品及相关设施满足甚至超出国家的,州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

CM9V-T1A

6
