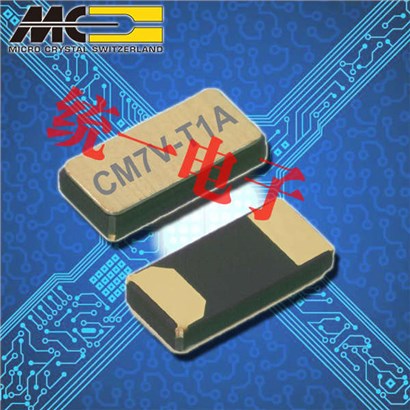

Microcrystal晶振,进口晶振,CM7V-T1A基站晶振

Microcrystal晶振,进口晶振,CM7V-T1A基站晶振Microcrystal晶振,进口晶振,CM7V-T1A基站晶振

产品简介

石英贴片晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准

产品详情

1

Microcrystal晶振,进口晶振,CM7V-T1A基站晶振.贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

微晶的管理团队以及领导的工作人员,职位提供了一个积极的例子,在所有领域的质量行为.公司,他们激励员工始终如一地思考问题,质量与成本.微晶Microcrystal有源晶振已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz),实时时钟模块晶振和OCXO等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机,计算机,汽车电子,手表,工业控制,植入式医疗及其他高可靠性产品.

晶振高精密点胶技术:石英SMD晶振晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶体谐振器晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

2

Microcrystal晶振

单位

CM7V-T1A晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 20ppm

±100ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.tydz99.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6.0pF

7.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

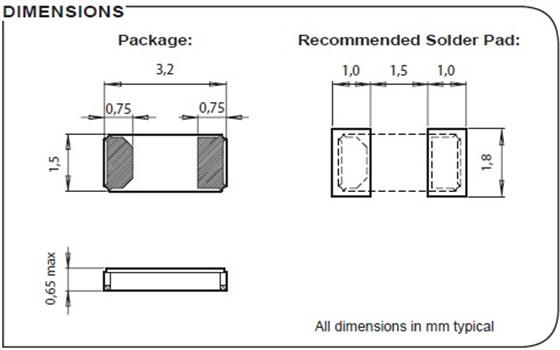

CM7V-T1A 3215

注意事项

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

激励功率

在晶体单元上施加过多驱动力,会导致石英3.2x1.5晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英32.768K晶振未撞击机器或其他电路板等.

5

微晶集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境,健康和安全意识的活动,提高公众对普遍的环境,健康和安全问题的注意.

微晶晶振所有的经营组织都将积极应用国际标准以及适用的法律法规,为促进合理有效的公共政策的制订实施加强战略联系.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的无源晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.公司的各项能源,资源消耗指标和排放指标达到国内领先,国际先进水平.

微晶晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

CM7V-T1A
