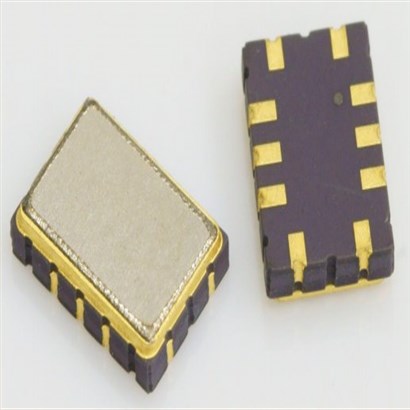

A072-151.2M1,7050mm,AEK安克晶振,151.2MHz,石英晶体,俄罗斯进口晶振,AEK晶振,安克晶振,型号:A072-151.2M1 (СКТН.433561.72-11),频率为:151.2MHz,小体积晶振尺寸:7.0x5.0mm,10垫脚贴片晶振,SAW滤波器,无源晶振,石英晶振,石英晶体谐振器,5070晶振,石英晶体,无铅环保晶振,工作温度范围:-55℃至+85℃。具有超小型,轻薄型,高精度,高性能,高品质,耐热及耐环保特点。适用于AEC测试夹具中的测量值的规范,应用于:通讯设备,无线网络,蓝牙模块,物联网,汽车电子,消费电子,仪器仪表设备,数码电子等应用。
A072-151.2M1,7050mm,AEK安克晶振,151.2MHz,石英晶体,参数表
SPECIFICATIONS
Parameter
Unit
Minimum
Typical
Maximum
Central frequency
MHz
151
151.2
151.4
Insertion loss
dB
-
-
1.8
Bandwidth at -1.2 дБ
MHz
7.9
-
-
Bandwidth at -40 дБ
MHz
-
-
26
Amplitude ripple
dB
-
-
1.2
Group Delay Ripple
ns
-
-
-
Ultimate rejection
dB
-
50
-
Operating temperature
°C
-55
22
+85
Substrate
-
-
Lithium niobate 49
-

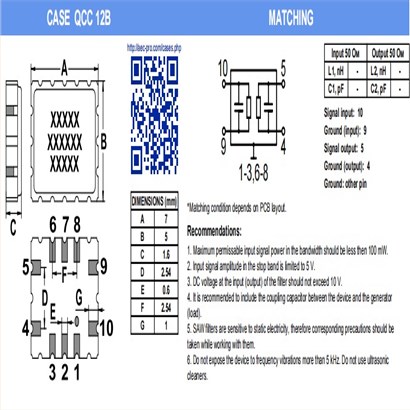

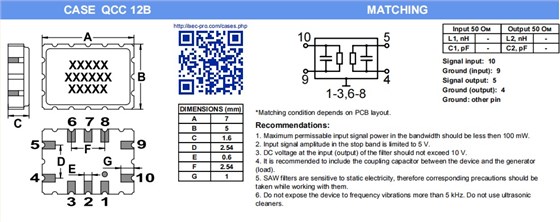

A072-151.2M1,7050mm,AEK安克晶振,151.2MHz,石英晶体,尺寸图
A072-151.2M1,7050mm,AEK安克晶振,151.2MHz,石英晶体
建议值:
1,Мaximum允许的输入信号功率应小于100 mW
2,在停止波段内的输入信号幅值被限制为5V石英晶振
3,滤波器输入(输出)处的直流电压不应超过10V石英晶振
4,建议在设备和发电机(负载)之间的耦合电容器
5,锯波过滤器对静电敏感,因此在工作时应采取相应的预防措施
6.,不要使设备暴露于频率振动超过5 kHz的地方
7,不要使用超声波清洁剂
