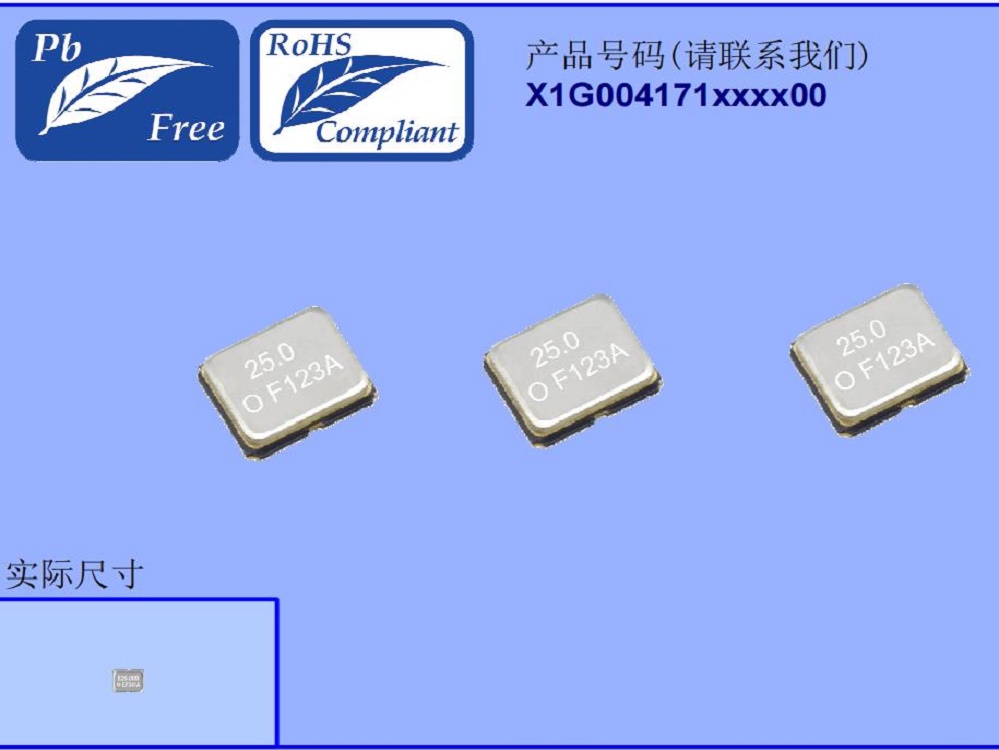

SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm
频率:19.2MHZ
尺寸:2.5*2.0mm
SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm,尺寸为2520mm,频率为19.2MHZ,支持输出CMOS,电压1.6~3.6V,频率公差50ppm,工作温度-40~+85 °C,SPXO振荡器,爱普生晶振,EPSON晶振,进口有源晶振,有源贴片晶振,进口石英晶体振荡器,低电压晶振,低抖动晶振,小型设备晶振,仪器仪表专用晶振,智能家居晶振,X1G0041710027有源振荡器,X1G0041710034振荡器。
有源振荡器产品主要应用范围:智能家居,小型设备,仪器仪表等领域,还可以应用无线模块,罗拉模块等。
SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm,尺寸为2520mm,频率为19.2MHZ,支持输出CMOS,电压1.6~3.6V,频率公差50ppm,工作温度-40~+85 °C,SPXO振荡器,爱普生晶振,EPSON晶振,进口有源晶振,有源贴片晶振,进口石英晶体振荡器,低电压晶振,低抖动晶振,小型设备晶振,仪器仪表专用晶振,智能家居晶振,X1G0041710027有源振荡器,X1G0041710034振荡器。
有源振荡器产品主要应用范围:智能家居,小型设备,仪器仪表等领域,还可以应用无线模块,罗拉模块等。SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm.

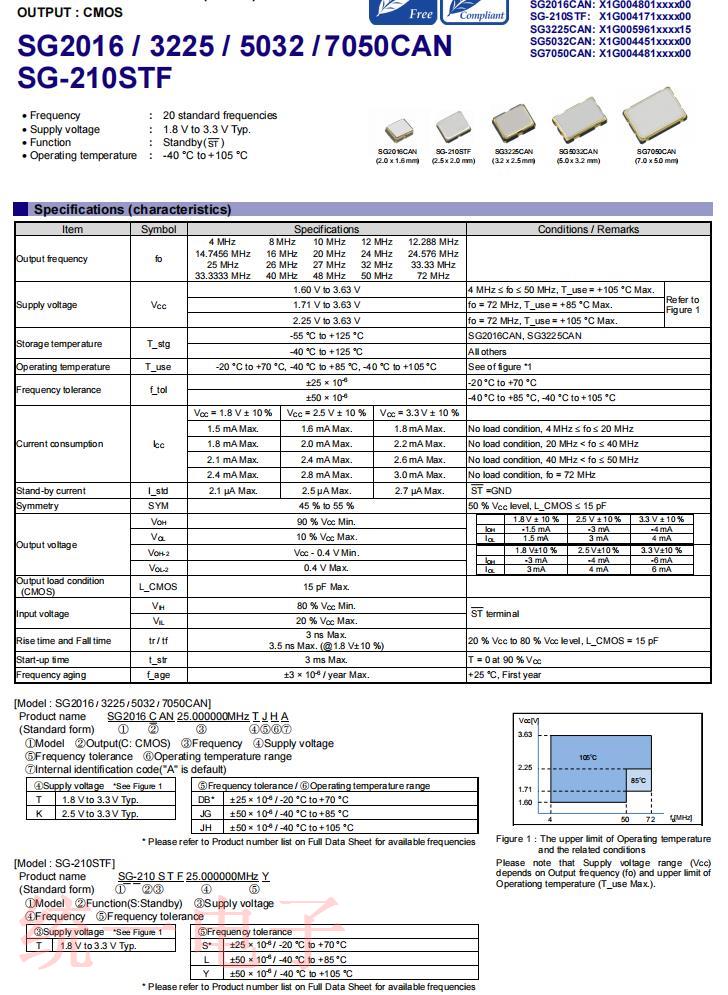

SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm 参数表
项目 | 符号 | 规格说明 | 条件 | |||||||||||||||||||||||||||
输出频率范围 | fo |
4 MHz 14.7456 MHz 25 MHz 33.3333 MHz |
8 MHz 16 MHz 26 MHz 40 MHz |
10 MHz 20 MHz 27 MHz 48 MHz |
12 MHz 24 MHz 32 MHz 50 MHz |
12.288 MHz 24.576 MHz 33.33 MHz 72 MHz |
|
|||||||||||||||||||||||
电源电压 | VCC | 1.60 V to 3.63 V | 4 MHz ≤ fo ≤ 50 MHz, T_use = +105 °C Max . |
Refer to Figure 1 |
||||||||||||||||||||||||||
1.71 V to 3.63 V | fo = 72 MHz, T_use = +85 °C Max. | |||||||||||||||||||||||||||||
2.25 V to 3.63 V | fo = 72 MHz, T_use = + 105 °C Max. | |||||||||||||||||||||||||||||
储存温度 | T_stg | -55 °C to +125 °C | SG2016CAN, SG3225CAN | |||||||||||||||||||||||||||
-40 °C to +125 °C | All others | |||||||||||||||||||||||||||||
工作温度 | T_use | -20 °C to +70 °C, -40 °C to +85 °C, -40 °C to + 105 °C | See of figure *1 | |||||||||||||||||||||||||||
频率公差 | f_tol | ±25 × 10-6 | -20 °C to +70 °C | |||||||||||||||||||||||||||
±50 × 10-6 | -40 °C to +85 °C, -40 °C to + 105 °C | |||||||||||||||||||||||||||||
电流消耗 | ICC | VCC = 1.8 V ± 10 % | VCC = 2.5 V ± 10 % | VCC = 3.3 V ± 10 % |
|
|||||||||||||||||||||||||
1.5 mA Max. | 1.6 mA Max. | 1.8 mA Max. | No load condition, 4 MHz ≤ fo ≤ 20 MHz | |||||||||||||||||||||||||||
1.8 mA Max. | 2.0 mA Max. | 2.2 mA Max. | No load condition, 20 MHz < fo ≤ 40 MHz | |||||||||||||||||||||||||||
2.1 mA Max. | 2.4 mA Max. | 2.6 mA Max. | No load condition, 40 MHz < fo ≤ 50 MHz | |||||||||||||||||||||||||||
2.4 mA Max. | 2.8 mA Max. | 3.0 mA Max. | No load condition, fo = 72 MHz | |||||||||||||||||||||||||||
待机电流 | I_std | 2.1 µA Max. | 2.5 µA Max. | 2.7 µA Max. |
ST =GND |
|||||||||||||||||||||||||
占空比 | SYM | 45 % to 55 % | 50 % VCC level , L_CMOS ≤ 15 pF | |||||||||||||||||||||||||||
输出电压 | VOH | 90 % VCC Min . |
|
|
1.8 V ± 10 % | 2.5 V ± 10 % | 3.3 V ± 10 % |
|
||||||||||||||||||||||
VOL | 10 % VCC Max. | IOH | - 1.5 mA | -3 mA | -4 mA | |||||||||||||||||||||||||
IOL | 1.5 mA | 3 mA | 4 mA | |||||||||||||||||||||||||||
VOH-2 | VCC - 0.4 V Min . |
|
|
1.8 V± 10 % | 2.5 V± 10 % | 3.3 V± 10 % |
|
|||||||||||||||||||||||
VOL-2 | 0.4 V Max. | IOH | -3 mA | -4 mA | -6 mA | |||||||||||||||||||||||||
IOL | 3 mA | 4 mA | 6 mA | |||||||||||||||||||||||||||
输出负载状态 (CMOS) |
L_CMOS | 15 pF Max. |
|
|||||||||||||||||||||||||||
输入电压 | VIH | 80 % VCC Min . | ST terminal | |||||||||||||||||||||||||||
VIL | 20 % VCC Max. | |||||||||||||||||||||||||||||
上升时间和下降时间 | tr / tf |
3 ns Max. 3.5 ns Max . (@1.8 V± 10 %) |
20 % VCC to 80 % VCC level, L_CMOS = 15 pF | |||||||||||||||||||||||||||
振荡启动时间 | t_str | 3 ms Max. | T = 0 at 90 % VCC | |||||||||||||||||||||||||||
频率老化 | f_age | ±3 × 10-6 / year Max. |
+25 °C, First year |

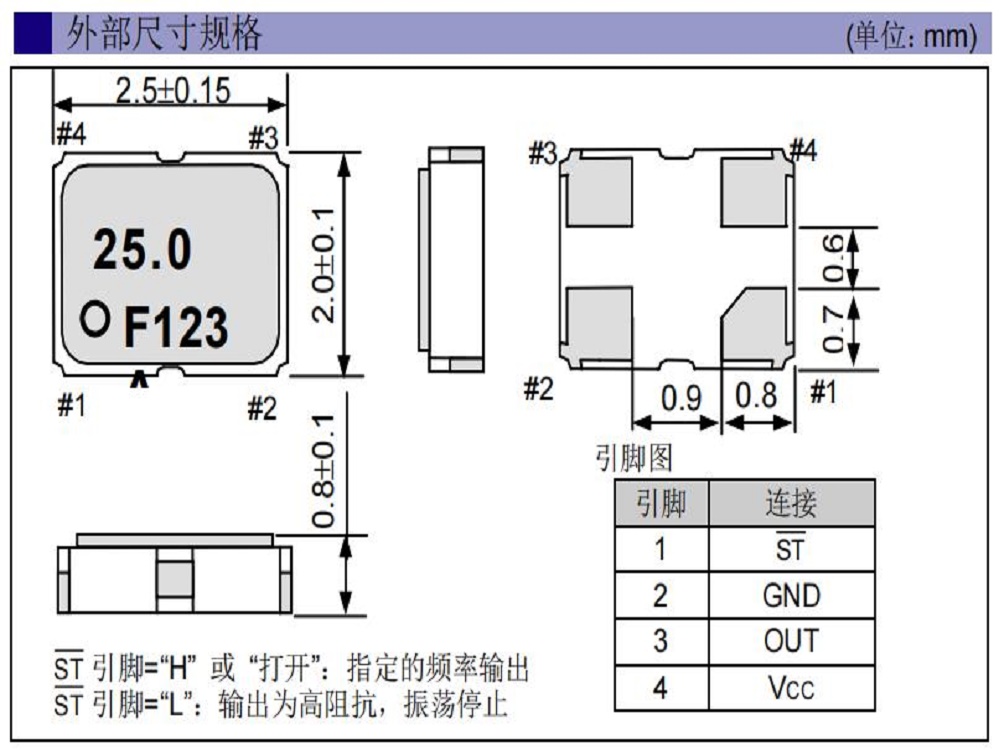

SG-210STF/X1G0041710028/19.2MHZ/CMOS/2520mm 尺寸图X1G0041710028晶振 特点:
频率范围:1MHZ~75MHZ
电源电压:1.6V~3.6V
功能:待机
外部尺寸规格:2.5*2.0*0.8mm
工作温度范围:-40 to 85 °C
更多相关日本进口爱普生EPSON晶振型号
编码 | 品牌 | 型号 | 频率 | 尺寸 | 输出方式 |
X1G0041710002 | 爱普生晶振 | SG-210STF | 33.300000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710005 | 爱普生晶振 | SG-210STF | 1.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710006 | 爱普生晶振 | SG-210STF | 1.843200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710007 | 爱普生晶振 | SG-210STF | 2.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710008 | 爱普生晶振 | SG-210STF | 3.686400 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710009 | 爱普生晶振 | SG-210STF | 4.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710010 | 爱普生晶振 | SG-210STF | 4.096000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710011 | 爱普生晶振 | SG-210STF | 5.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710012 | 爱普生晶振 | SG-210STF | 6.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710013 | 爱普生晶振 | SG-210STF | 6.144000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710014 | 爱普生晶振 | SG-210STF | 7.372800 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710015 | 爱普生晶振 | SG-210STF | 8.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710016 | 爱普生晶振 | SG-210STF | 10.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710017 | 爱普生晶振 | SG-210STF | 11.289600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710018 | 爱普生晶振 | SG-210STF | 12.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710019 | 爱普生晶振 | SG-210STF | 12.288000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710020 | 爱普生晶振 | SG-210STF | 12.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710021 | 爱普生晶振 | SG-210STF | 13.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710022 | 爱普生晶振 | SG-210STF | 13.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710023 | 爱普生晶振 | SG-210STF | 13.560000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710024 | 爱普生晶振 | SG-210STF | 14.318180 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710025 | 爱普生晶振 | SG-210STF | 14.745600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710026 | 爱普生晶振 | SG-210STF | 15.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710027 | 爱普生晶振 | SG-210STF | 16.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710028 | 爱普生晶振 | SG-210STF | 19.200000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710029 | 爱普生晶振 | SG-210STF | 20.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710030 | 爱普生晶振 | SG-210STF | 22.579200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710031 | 爱普生晶振 | SG-210STF | 24.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710032 | 爱普生晶振 | SG-210STF | 24.576000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710033 | 爱普生晶振 | SG-210STF | 25.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710034 | 爱普生晶振 | SG-210STF | 26.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710035 | 爱普生晶振 | SG-210STF | 27.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710036 | 爱普生晶振 | SG-210STF | 27.120000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710037 | 爱普生晶振 | SG-210STF | 28.636360 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710038 | 爱普生晶振 | SG-210STF | 29.491200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710039 | 爱普生晶振 | SG-210STF | 30.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710040 | 爱普生晶振 | SG-210STF | 32.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710041 | 爱普生晶振 | SG-210STF | 33.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710042 | 爱普生晶振 | SG-210STF | 36.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710043 | 爱普生晶振 | SG-210STF | 37.400000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710044 | 爱普生晶振 | SG-210STF | 38.400000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710045 | 爱普生晶振 | SG-210STF | 40.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710046 | 爱普生晶振 | SG-210STF | 48.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710047 | 爱普生晶振 | SG-210STF | 50.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710048 | 爱普生晶振 | SG-210STF | 52.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710049 | 爱普生晶振 | SG-210STF | 54.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710052 | 爱普生晶振 | SG-210STF | 8.192000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710055 | 爱普生晶振 | SG-210STF | 26.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710059 | 爱普生晶振 | SG-210STF | 25.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710069 | 爱普生晶振 | SG-210STF | 8.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710075 | 爱普生晶振 | SG-210STF | 33.333300 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710077 | 爱普生晶振 | SG-210STF | 25.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710078 | 爱普生晶振 | SG-210STF | 48.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710079 | 爱普生晶振 | SG-210STF | 50.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710080 | 爱普生晶振 | SG-210STF | 66.666700 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710081 | 爱普生晶振 | SG-210STF | 75.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710083 | 爱普生晶振 | SG-210STF | 1.200000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710084 | 爱普生SPXO贴片晶振 | SG-210STF | 1.228800 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710085 | 爱普生晶振 | SG-210STF | 1.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710086 | 爱普生晶振 | SG-210STF | 1.536000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710087 | 爱普生晶振 | SG-210STF | 2.048000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710088 | 爱普生晶振 | SG-210STF | 2.457600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710089 | 爱普生晶振 | SG-210STF | 2.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710090 | 爱普生晶振 | SG-210STF | 3.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710091 | 爱普生晶振 | SG-210STF | 3.072000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710092 | 爱普生晶振 | SG-210STF | 3.125000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710093 | 爱普生晶振 | SG-210STF | 3.579545 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710094 | 爱普生晶振 | SG-210STF | 4.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710095 | 爱普生晶振 | SG-210STF | 4.800000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710096 | 爱普生晶振 | SG-210STF | 4.915200 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710097 | 爱普生晶振 | SG-210STF | 5.644800 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710098 | 爱普生晶振 | SG-210STF | 6.250000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710099 | 爱普生晶振 | SG-210STF | 6.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710100 | 爱普生晶振 | SG-210STF | 6.750000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710101 | 爱普生晶振 | SG-210STF | 6.780000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710102 | 爱普生晶振 | SG-210STF | 7.159090 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710103 | 爱普生晶振 | SG-210STF | 7.500000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710104 | 爱普生晶振 | SG-210STF | 8.250000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710105 | 爱普生晶振 | SG-210STF | 9.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710106 | 爱普生晶振 | SG-210STF | 9.600000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710107 | 爱普生晶振 | SG-210STF | 9.830400 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
X1G0041710108 | 爱普生晶振 | SG-210STF | 15.625000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS |
