Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振

频率：156.25MHZ

尺寸：7.0×5.0mm

Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振，尺寸7.0×5.0mm，频率156.25MHZ，支持输出LVDS，电压3.3V，频率稳定性20ppm，思佳讯有源晶振，Skyworks有源晶振，欧美差分晶振，高频差分振荡器，7050mm差分晶振，差分贴片晶振，六脚差分晶振，LVDS差分输出晶振，差分晶体振荡器，时钟振荡器，石英晶体振荡器，有源差分振荡器，OSC差分晶振，石英差分振荡器，低电压差分晶振，低功耗差分晶振，低抖动差分晶振，低相位差分晶振，低耗能差分晶振，低损耗差分晶振，高精度差分振荡器，高质量差分晶振，红外探测器专用差分晶振，娱乐设备差分晶振，影音系统差分晶振，测试测量专用差分晶振，无线网络差分晶振，小型设备差分晶振，具有良好的可靠性能以及稳定性能，有源振荡器产品适合用于红外探测器，娱乐设备，影音系统，测试测量，无线网络，小型设备等领域。Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振.

订购热线：0755-2783-7683

Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振 参数表

Parameter	Symbol	Test Condition	Min	Typ	Max	Units
Supply Voltage1	V DD	3.3 V option	2.97	3.3	3.63	V
		2.5 V option	2.25	2.5	2.75
		1.8 V option	1.71	1.8	1.89
Supply Current	IDD	Output enabled LVPECL CML LVDS CMOS	— — — —	110 100 90 80	125 110 100 90	mA
		Tristate mode	—	60	75
Output Enable (OE)2		VIH	0.75 x V DD	—	—	V
		VIL	—	—	0.5
Operating Temperature Range	TA		–40	—	85	ºC

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

Nominal Frequency1,2

LVPECL/LVDS/CML

156.25

MHz

CMOS

—

160

Initial Accuracy

Measured at +25 °C at time of
shipping

—

±1.5

—

ppm

Total Stability

Note 3, second option code “D”

±20

ppm

Note 3, second option code “C”

±30

ppm

Note 4, second option code “B”

—

±50

ppm

Note 4, second option code “A”

—

±100

ppm

Temperature Stability

second option code “D”

—

±7

ppm

second option code “C”

±20

ppm

second option code “B”

±25

ppm

second option code “A”

—

±50

ppm

Powerup Time5

tOSC

—

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

LVPECL Output Option1

mid-level

V DD – 1.42

V DD – 1.25

VOD

swing (diff)

1.1

1.9

VPP

VSE

swing (single-ended)

0.55

0.95

VPP

LVDS Output Option2

mid-level

1.125

1.20

1.275

VOD

swing (diff)

0.5

0.7

0.9

VPP

CML Output Option2

2.5/3.3 V option mid-level

—

V DD – 1.30

—

1.8 V option mid-level

—

V DD – 0.36

—

VOD

2.5/3.3 V option swing (diff)

1.10

1.50

1.90

VPP

1.8 V option swing (diff)

0.35

0.425

0.50

CMOS Output Option3

V OH

0.8 x V DD

—

V DD

VOL

—

0.4

Rise/Fall time (20/80%)

tR,t F

LVPECL/LVDS/CML

—

350

CMOS with CL= 15 pF

—

Symmetry (duty cycle)

SYM

LVPECL:   V DD – 1.3 V (diff)
LVDS:        1.25 V (diff)
CMOS:      V DD/2

—

Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振 尺寸图

Skyworks差分振荡器,591BC156M250DGR,Si591红外探测器晶振

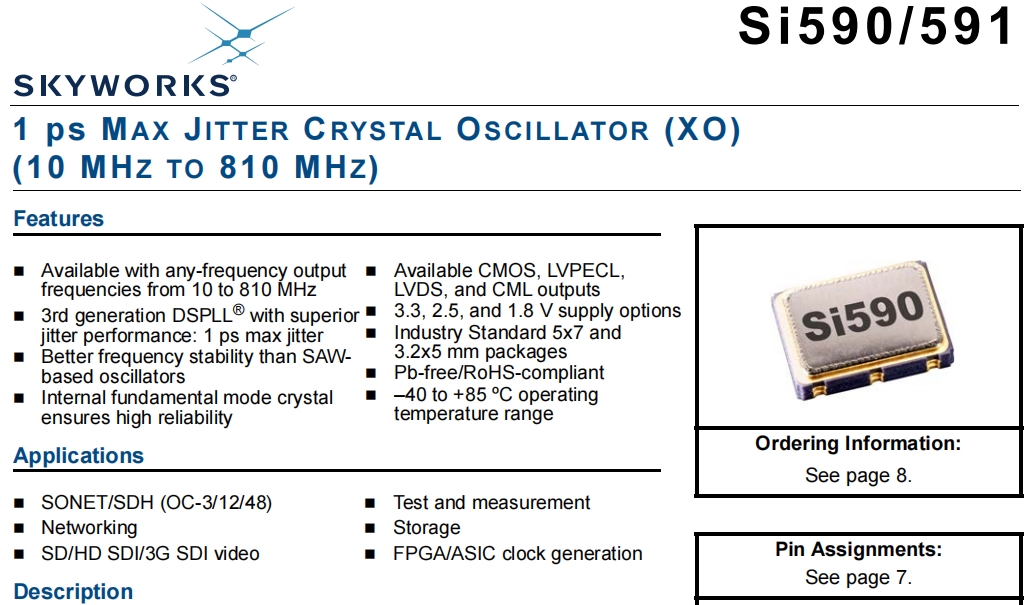

产品特性：

可用于任何频率输出频率从10到810兆赫

具有卓越性能的第三代DSPLL®抖动性能：最大抖动1 ps

比基于SAW的振荡器具有更好的频率稳定性

内部基模晶体确保高可靠性

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7和3.2x5 mm包装

无铅/符合RoHS

–40至+85ºC运行温度范围

Mfr Part #	Mfr	Description	Series	Frequency	Output
591FC300M000DG	Skyworks有源晶振	XTAL OSC XO 300.0000MHZ LVDS SMD	Si591	300 MHz	LVDS
591AC000106DGR	Skyworks有源晶振	XTAL OSC XO 106.0000KHZ LVPECL	Si591	106 kHz	LVPECL
591AC000211DGR	Skyworks有源晶振	XTAL OSC XO 211.0000KHZ LVPECL	Si591	211 kHz	LVPECL
591AC143M360DGR	Skyworks有源晶振	XTAL OSC XO 143.3600MHZ LVPECL	Si591	143.36 MHz	LVPECL
591AC150M000DGR	Skyworks有源晶振	XTAL OSC XO 150.0000MHZ LVPECL	Si591	150 MHz	LVPECL
591AC155M520DGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVPECL	Si591	155.52 MHz	LVPECL
591AC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si591	156.25 MHz	LVPECL
591AD25M0000DGR	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ LVPECL	Si591	25 MHz	LVPECL
591AD62M5000DGR	Skyworks有源晶振	XTAL OSC XO 62.5000MHZ LVPECL	Si591	62.5 MHz	LVPECL
591AD74M1758DGR	Skyworks有源晶振	XTAL OSC XO 74.1758MHZ LVPECL	Si591	74.1758 MHz	LVPECL
591AD74M2500DGR	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVPECL	Si591	74.25 MHz	LVPECL
591BC000244DGR	Skyworks有源晶振	XTAL OSC XO 244.0000KHZ LVDS SMD	Si591	244 kHz	LVDS
591BC148M500DGR	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si591	148.5 MHz	LVDS
591BC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si591	156.25 MHz	LVDS
591BC166M000DGR	Skyworks有源晶振	XTAL OSC XO 166.0000MHZ LVDS SMD	Si591	166 MHz	LVDS
591BC200M000DGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si591	200 MHz	LVDS
591BD100M000DGR	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si591	100 MHz	LVDS
591BD122M880DGR	Skyworks oscillator	XTAL OSC XO 122.8800MHZ LVDS SMD	Si591	122.88 MHz	LVDS
591BD125M000DGR	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si591	125 MHz	LVDS
591BD20M0000DGR	Skyworks有源晶振	XTAL OSC XO 20.0000MHZ LVDS SMD	Si591	20 MHz	LVDS
591BD25M0000DGR	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	Si591	25 MHz	LVDS
591BD66M6670DGR	Skyworks有源晶振	XTAL OSC XO 66.6670MHZ LVDS SMD	Si591	66.667 MHz	LVDS
591BD74M2500DGR	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVDS SMD	Si591	74.25 MHz	LVDS
591BD81M9200DGR	Skyworks有源晶振	XTAL OSC XO 81.9200MHZ LVDS SMD	Si591	81.92 MHz	LVDS
591EC133M333DGR	Skyworks有源晶振	XTAL OSC XO 133.3330MHZ LVPECL	Si591	133.333 MHz	LVPECL
591EC148M500DGR	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVPECL	Si591	148.5 MHz	LVPECL
591EC148M550DGR	Skyworks有源晶振	XTAL OSC XO 148.5500MHZ LVPECL	Si591	148.55 MHz	LVPECL
591EC155M520DGR	Skyworks有源晶振	XTAL OSC XO 155.5200MHZ LVPECL	Si591	155.52 MHz	LVPECL
591EC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si591	156.25 MHz	LVPECL
591FC148M500DGR	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si591	148.5 MHz	LVDS
591FC150M000DGR	Skyworks有源晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	Si591	150 MHz	LVDS
591FC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si591	156.25 MHz	LVDS
591FC200M000DGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si591	200 MHz	LVDS
591FD114M285DGR	Skyworks有源晶振	XTAL OSC XO 114.2850MHZ LVDS SMD	Si591	114.285 MHz	LVDS
591MC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si591	156.25 MHz	LVPECL
591MD53M1250DGR	Skyworks有源晶振	XTAL OSC XO 53.1250MHZ LVPECL	Si591	53.125 MHz	LVPECL
591MD62M5000DGR	Skyworks有源晶振	XTAL OSC XO 62.5000MHZ LVPECL	Si591	62.5 MHz	LVPECL
591NC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si591	156.25 MHz	LVDS
591RC160M000DGR	Skyworks有源晶振	XTAL OSC XO 160.0000MHZ LVPECL	Si591	160 MHz	LVPECL
591AC000278DGR	Skyworks有源晶振	XTAL OSCILLATOR	Si591	156.253906 MHz	LVPECL
591FD125M000DGR	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	125 MHz	LVDS
591BD72M0000DGR	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	72 MHz	LVDS
591BD48M0000DGR	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	48 MHz	LVDS
591FG156M250DGR	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	156.25 MHz	LVDS
591FC125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si591	125 MHz	LVDS
591FC30M7200DG	Skyworks有源晶振	XTAL OSC XO 30.7200MHZ LVDS SMD	Si591	30.72 MHz	LVDS
591FC99M9925DG	Skyworks有源晶振	XTAL OSC XO 99.9925MHZ LVDS SMD	Si591	99.9925 MHz	LVDS
591MC100M000DG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si591	100 MHz	LVPECL
591SC75M0000DG	Skyworks有源晶振	XTAL OSC XO 75.0000MHZ LVDS SMD	Si591	75 MHz	LVDS
591AC28M9000DG	Skyworks有源晶振	XTAL OSCILLATOR	Si591	28.9 MHz	LVPECL
591BC10M0000DG	Skyworks有源晶振	XTAL OSCILLATOR	Si591	10 MHz	LVDS
591BC85M0000DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	85 MHz	LVDS
591AC10M0000DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	10 MHz	LVPECL
591BG10M0000DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	10 MHz	LVDS
591BC20M7120DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	20.712 MHz	LVDS
591BG70M6560DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	70.656 MHz	LVDS
591AG50M0000DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	50 MHz	LVPECL
591BG80M0000DG	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si591	80 MHz	LVDS
