VCXO压控晶体振荡器与TCXO温补晶体振荡器的结合作用为VC-TCXO压控温补晶体振荡器.统一电子是一家专业生产销售石英晶体,贴片晶振,有源晶振的优质供应商,成立至今已有十几二十多年的生产销售经验,为广大用户提供了各类优异的产品.

VCXO压控晶体振荡器,提供xtal振荡器的稳定性,能够调节或拉低它们.压控晶振可用于许多RF电路,其中需要晶体振荡器或xtal振荡器的稳定性,但能够拉动或调节它们少量.

使用VCXO压控晶体振荡器可实现高水平的稳定性并实现低水平的相位噪声.通常VCXO压控晶振用于可能需要对信号进行小的可编程调整的情况,例如作为电子系统内的参考信号.这里VCXO可以使用从数字信号得到的电压来编程.

VCXO晶体振荡器电路

VCXO的基本电路包括一个标准晶体振荡器,但有一个电子装置可以稍微调谐或“拉”频率.这几乎总是使用变容二极管或变容二极管来实现.在大多数VCXO晶振中,一对背对背二极管放置在晶体上.反向偏压施加到二极管的阳极,然后二极管充当晶体上的可变电容器.在大多数情况下,使用Colpitts振荡器电路.

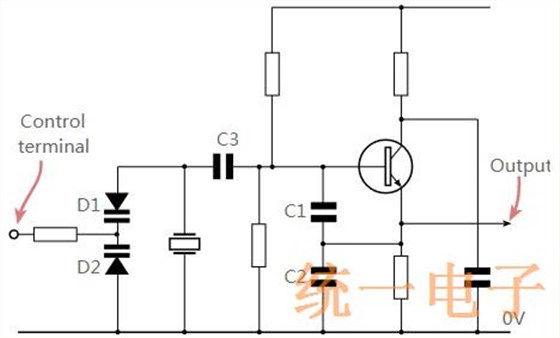

典型的VCXO电路

可以拉动晶体频率的量取决于多种因素,包括施加的电容水平,电路条件本身和晶体.然而,频率不能拉得太远,因为晶体的活性随着晶体上的电容水平的增加而降低.如果需要将VCXO晶振拉大范围,则可以将电感器并入电路中.

VCXO用于许多应用程序.以下简单举例说明

温度控制晶体振荡器：VCXO用于TCXO-温度控制晶体振荡器,其中温度补偿电压施加到VCXO的控制端子.以这种方式可以显着减少漂移.虽然VCXO的性能仍不如OCXO晶体振荡器那么好,但它能够提供比单个无补偿石英晶体振荡器更好的性能水平,并且远低于全烤箱控制振荡器的成本.

窄带PLL:在另一种应用中,VCXO可用于窄带锁相环,其中只需要少量的频率变化.在这里,它们能够提供非常好的相位噪声水平.它们可用于此角色的信号重构.

VCXO应用特性

使用这种方法,VCXO频率变化约为35至50 ppm /伏的数字相当容易实现,具有这些数字的VCXO非常常见.当然,可以拉动VCXO晶振的频率的事实降低了振荡器电路的整体性能.振荡器的相位噪声性能降低,因为谐振器的有效Q显着降低.此外,频率稳定性不是很好.

VCXO的主要问题之一是温度漂移.由于这在电压控制范围内变化,因此无法针对所有级别的控制电压进行优化,最终设计是折衷方案.在没有其他形式的温度补偿的情况下使用时,它们可能比其他形式的晶体振荡器漂移更多.

VCXO通常用于RF电路中.压控晶体振荡器可作为许多晶体振荡器和晶体振荡器制造商的小型模块购买,通常可提供多种范围.大多数供应商也可以制造定制设计.此外,VCXO通常成本低并且提供极好的性能.
