村田制作所一直为IC制造商以及家用电器和汽车车载电子元件制造商提供陶瓷谐振器的IC匹配服务,这些电子元件在其产品中使用IC已超过30年.我们的服务有助于减少客户组装产品的评估工时.我们还于2008年开始为我们的石英晶体提供IC匹配服务,以满足电信设备市场的需求,该市场需要更高的频率控制精度.所需的IC匹配因使用谐振器的市场而异.在本文中,统一电子将介绍村田谐振器的IC匹配信息.

村田谐振器的IC匹配

谐振器与在实际使用中具有内置振荡器电路的IC耦合.振荡器电路具有内置的反相放大器电路,例如逆变器.这些内置逆变器的特性因IC而异.另外,存在有助于变化的因素,例如用户设计的电路板的条件,谐振器特性和施加到IC的电压.这些变量有时会引起异常振荡,如图1所示.当发生异常振荡时,组装的产品开始以异常方式运行.为了防止出现这种问题,Murata晶振公司借用其客户的IC安装电路板来评估IC匹配.

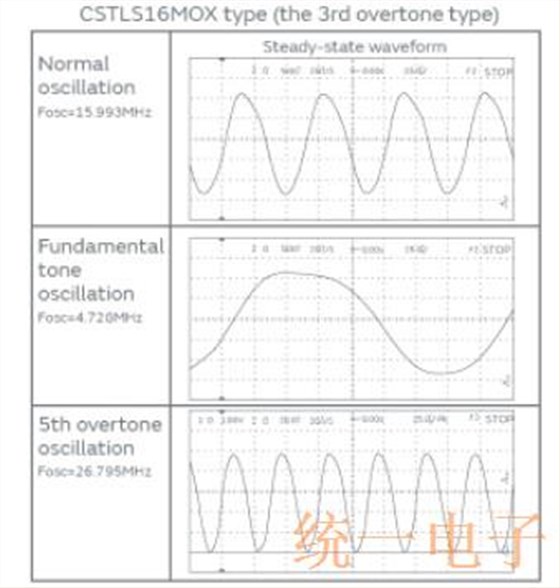

图1.异常振荡的例子

IC匹配的另一个重要目标是振荡频率的校准.有线通信如USB和CAN和如BLE和Wi-Fi的无线通信,指定所需要的石英晶振频率精度为每个标准,以确保通信的质量.表1显示了典型电信标准所需的频率精度.我们借用客户开发的评估板,检查每个村田晶振型号的振荡频率的准确性,并确定振荡器电路和产品规格的最佳参数.该评估服务称为IC匹配.

表1.各种通信标准所需的频率精度
