爱普生推荐AVRRF芯片的时钟解决方案建议

统一电子爱普生晶振代理商为大家分析爱普生推荐AVRRF芯片的时钟解决方案建议.欢迎广大用户收藏选用以下技术资料.

在实现低功耗RF设计时,应考虑以下因素.

1.振荡启动时间

2.频率调谐

3.在工作温度范围内降低BER(误码率)

MHz石英晶体等效电路
快速振荡启动时间 →较低的ESR(R1),较高的C1 →较高的驱动电平
合适的频率调谐 →较低的参数变化(C0,C1,L1,ESR)
合适的频率调谐 →适当的灵敏度(CL,C0)
更高的频率稳定性 →稳定的fSTA
爱普生晶体QMEMS技术

爱普生推荐AVRRF芯片的时钟解决方案建议

注：以上建议基于实际评估结果,旨在支持用户选择正确的组件.由于实际的电路板布局和外部元件的选择会影响最佳的晶振晶体负载电容,因此我们对上述建议不承担任何责任并给予保证.用户设计必须通过自己和个人评估来验证和决定.

振荡电路的设计,要设计振荡电路,需要确认电子特性如下：

1.振荡余量和负阻(-R)：

需要确认振荡能力.我们建议条件：(-R)/ESR>5.*-R：负电阻,ESR：等效串联电阻

2.驱动电平：

您需要确认振荡是否稳定,以及驱动电平是否在规格范围内.

3.负载电容：

负载电容会影响频率稳定性,振荡容限,负电阻和振荡启动时间.此外,负载电容是晶体单元负载电容(CL值)的决定因素.

爱普生石英晶体单元的选择指南

当客户选择晶体单元时,负载电容(CL值)是选择的重要因素.

例如,具有小CL(7.0pF)的石英晶体具有更大的振荡容限,更小的电流消耗和更差的频率稳定性,如下表所示.相反,具有大CL(12.5pF)的晶体可以实现更小的振荡容限,更大的电流消耗和更好的频率稳定性.


爱普生水晶产品阵容

产品	尺寸[mm]	应用	图片
FA-20H晶振	2.5x2.0x0.55t	-手机,蓝牙,W-LAN -ISM频段,MPU时钟

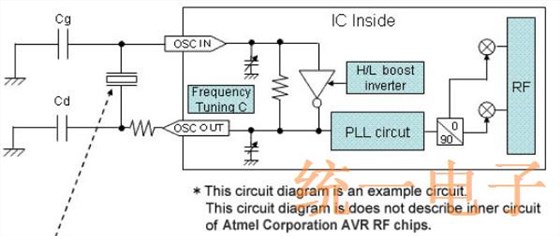

AVR射频芯片晶体单元的振荡电路及选择指导


XTAL1/XTAL2的引脚号

AVR射频芯片的内部微调电容(默认)
