随着5G技术的发展,现如今5G应用已经初步落地,但是距离全面普及还有很长的一段路要走;阻碍其全面普及的最大难题就是5G基站的建设问题.为此,许多晶振厂家都在加大力度研发能够支持5G架构的石英晶振产品,就在前两个月,CTS晶振公司就宣布将发布两款支持5G应用的新型微型精密TCXO.
之所以在这样的产品上使用温补晶振,那是因为温补晶振的精度高,并且温补晶振还有一个非常独特的性能,那就是温补晶振自身携带温度补偿电路,能够依据设备温度变化对振荡频率变化量进行调控,从而使振荡频率信号达到相对稳定的状态.这对5G类通信应用相当适合,因为它对5G晶振的精度要求较高.下面我们来看西迪斯推出这两款晶振产品有何过人之处.
这两款有源晶振针对不断发展的5G新无线电[NR]标准提供具有低噪声,高稳定性能的频率参考.支持小型5G架构的小型蜂窝和远程无线电头端应用的芯片组解决方案.535和536设计为在高传输频率下实现低噪声性能,同时保持高能效.
“随着物联网的扩展和5G移动网络基础设施的发展,互联设备呈指数级增长,CTS开发了535和536石英晶体振荡器以支持客户实现最高性能,”5G网络基础架构有望增加容量,更快的数据速率并在减少延迟方面进行重大改进.CTS的新TCXO模型将使应用程序能够在5G架构上运行.
新的CTS型号提供低噪声频率参考信号,低至±0.1ppm的严格稳定性选项,-40°C至+105°C的工作温度范围(支持室外部署)以及在正弦波或HCMOS输出之间进行选择.还提供用于频率调谐的可选电压控制和输出启用功能.下面总结了标准产品功能,常见的市场应用和新平台.请参考CTS官方网站上的各个数据表以了解更多性能特征.
这两款有源贴片晶振的产品特色:
|
① |
削波正弦或HCMOS输出 |
⑥ |
模拟温度补偿引擎 |
|
② |
整体频率稳定性±4.6ppm |
⑦ |
基本水晶设计 |
|
③ |
稳定性选项–±0.10ppm至±0.50ppm |
⑧ |
可选的启用功能可用 |
|
④ |
温度范围为-40°C至+105°C |
⑨ |
小型陶瓷表面贴装封装 |
|
⑤ |
频率调整的电压控制选件 |
⑩ |
卷带包装 |
常用频率:
|
10.000MHz |
20.000MHz |
30.720MHz |
50.000MHz |
|
12.800MHz |
24.576MHz |
32.000MHz |
54.000MHz |
|
13.000MHz |
25.000MHz |
38.880MHz |
|
|
19.200MHz |
26.000MHz |
40.000MHz |
|
应用范围:
|
5G,4G,LTE |
自主技术 |
IEEE1588时序 |
|
Femtocells,RRU,BBU |
同步以太网 |
无线通信 |
|
军事广播 |
IP网络 |
测试与量测 |
|
机上娱乐 |
医学影像 |
|

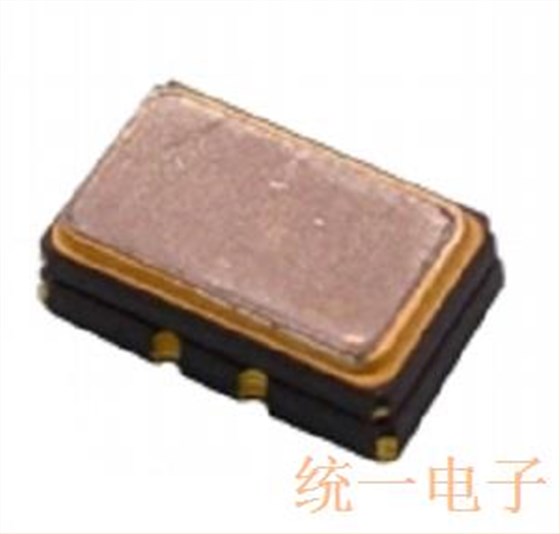

两款5032贴片晶振的产品概要:
|
模型 |
包装尺寸[mm] |
输出 |
频率 |
温度 |
温度 |
电源 |
相位抖动 |
|
535 |
5.0x3.2 |
正弦波 |
10–54 |
±0.10ppm |
-10°C至+70°C |
+3.3伏 |
<500 |
|
536 |
5.0x3.2 |
CMOS |
10–54 |
±0.10ppm |
-10°C至+70°C |
+3.3伏 |
<500 |
