Transko振荡器TST22-P50HM33-148.500M-TR应用笔记

Transko生产的振荡器可分为四类：

1，Clock oscillator时钟振荡器

2.，VCXO压控晶体振荡器

3，(VC) TCXO压控温补晶体振荡器

4，(VC) OCXO 恒温晶体振荡器

晶体振荡器制造的基本工艺：在组装过程中，在振荡器模块的输入输出端上安装有薄膜金属涂层晶体。晶体安装在模块上后进行校准。然后将零件密封并进行最终测试。

什么是频率稳定性？当产生石英晶体振荡器时，术语“频率稳定性”包括由所有原因引起的频率变化：

1，校准

2，工作温度范围

3，震惊

4，振动

5，湿度

6，输入的电压

7，老化

8，负荷的变化

什么是逻辑级别？

逻辑电级是一个信号可以具有的有限数量的状态之一。逻辑电平通常由信号和地线（或其他一些常见的参考点）之间的电压差来表示，尽管也存在其他标准。表示每个状态的电压电平的范围取决于所使用的逻辑族。下面是一些石英晶振振荡器的逻辑族。

1， TTL

2，CMOS

3，HCMOS

4， LVDS

5， ECL

6，(LV) PECL

什么是对称？

对称项涉及开关脉冲关系（在指定电压水平下测量）

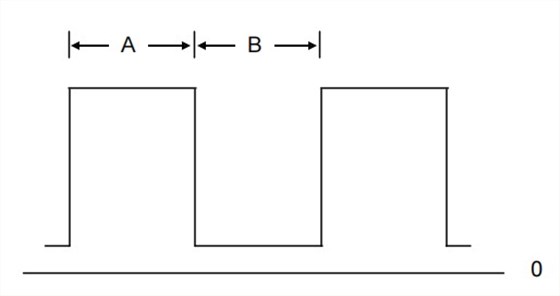

理想情况下，A和B是相同的。两者之间的对称性用百分比表示出来了。（例如；50/50 = 50%开启，50%折扣；60/40 = 60%开启，40%折扣）

什么是上升和下降时间？

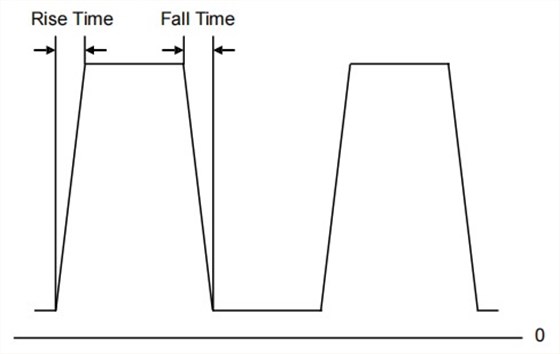

上升时间（Tr）定义了脉冲达到规定的最小值“1”水平所需的时间。下降时间（Tf）是下降至指定的最大“0”水平所需的时间：

理想是完美的方波，但波很少是完美的，所以必须确定升降时间。

什么是输出？

这个术语定义了振荡器将驱动的门负载数。石英晶体振荡器必须具有足够的汇电流能力，必须能够提供足够的电流来提供若干门负载。

启用/禁用与。三态模式？

三状态模式类似于启用/禁用模式。当你在针1上有一个“逻辑1”，单位工作与正常“启用”产生指定的输出。当引脚1是“逻辑0”时，它会进入高阻抗或三态模式。三态模式允许客户将振荡器从其电路中移除，而无需物理地移除它。它是有用的调整，测试或故障射击他们的板。但禁用模式低于其正常工作电流，但没有完全切断，这意味着有电流浮动。因此，如果未使用，控制针可以保持打开。

什么是抖动？

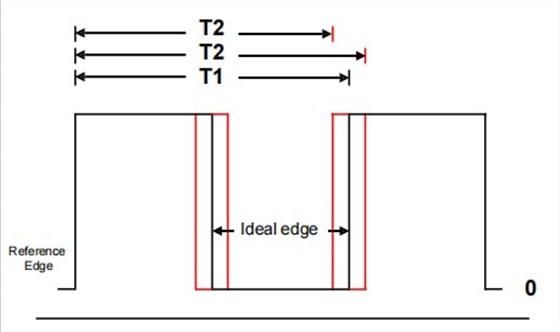

抖动是一个周期信号的一个特征的时间变化。抖动来自很多来源。周期到周期抖动是信号相邻周期之间的时间差。峰值到峰值的周期抖动是最坏的情况。周期抖动是一个时钟信号的最大变化。均方根周期抖动是峰值顶点周期抖动的标准偏差。我们将峰值近似为均方根值的7倍。周期抖动可以在每个周期中测量，而不是在多个周期中测量。

启动时间是什么？

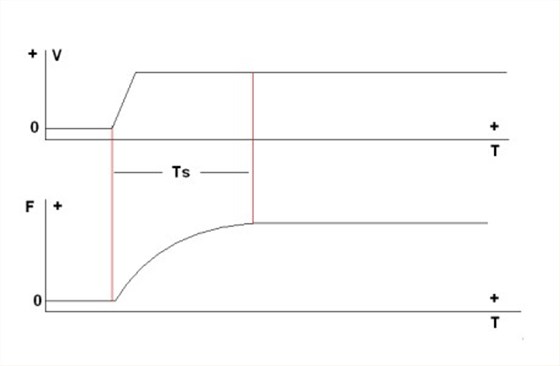

启动时间是从施加到振荡器输出的电压开始稳定的时间周期。

什么是相位噪声？

相位噪声是对有源晶振振荡器短期频率不稳定性的一种测量方法。它被测量为单边带噪声，由频率的变化引起，以分贝吹的振幅在振荡器的工作频率使用1 Hz带宽在两个或更多的频率位移从振荡器的工作频率。

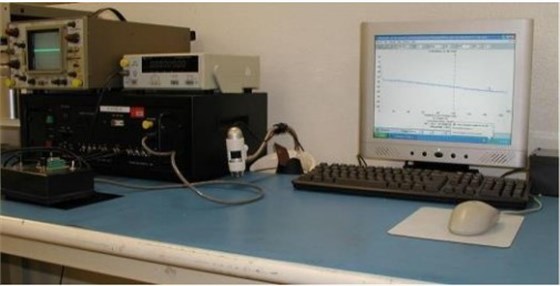

由Transko（TPNA-2001A）建造的相位噪声测量设备，非常适合振荡器。
