Wi2Wi低相位噪声晶振,LV5-T-100.00M-M-B-D-3-R-X,光纤通信6G晶振

频率：100.000MHz

尺寸：5.0x3.2mm

Wi2Wi低相位噪声晶振,LV5-T-100.00M-M-B-D-3-R-X,光纤通信6G晶振，美国进口晶振，Wi2wi威尔威晶振，LV5系列编码为：LV5-T-100.00M-M-B-D-3-R-X，频率为：100.000MHz，小体积晶振尺寸：5.0x3.2mm，LVDS输出差分晶振，六脚贴片晶振，有源晶振，石英晶体振荡器，石英晶振。LV5-系列提供精确的定时在一个密封的包。这些高性能的时钟振荡器提供了非常低的集成相位抖动和优越的相位噪声。LV5系列贴片晶振具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低损耗，低电平等特点。广泛应用于通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。

订购热线：0755-2783-7683

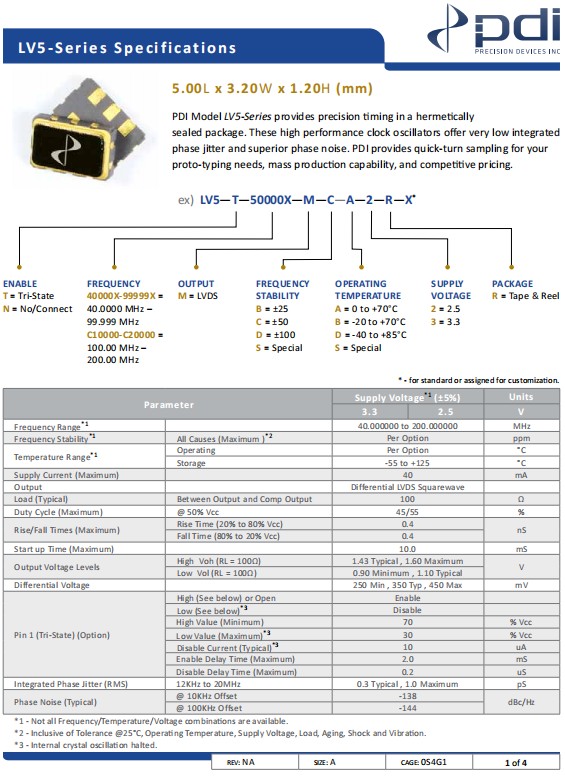

Wi2Wi低相位噪声晶振,LV5-T-100.00M-M-B-D-3-R-X,光纤通信6G晶振 参数表

Parameter		Supply Voltage *1 (±5%)		Units
		3.3	2.5	V
Frequency Range *1		40.000000 to 200.000000		MHz
Frequency Stability *1	All Causes (Maximum ) *2	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum)		40		mA
Output		Differential LVDS Squarewave
Load (Typical)	Between Output and Comp Output	100		Ω
Duty Cycle (Maximum)	@ 50% Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20% to 80% Vcc)	0.4		nS
	Fall Time (80% to 20% Vcc)	0.4
Start up Time (Maximum)		10		mS
Output Voltage Levels	High Voh (RL = 100Ω)	1.43 Typical , 1.60 Maximum		V
	Low Vol (RL = 100Ω)	0.90 Minimum , 1.10 Typical
Differential Voltage		250 Min , 350 Typ , 450 Max		mV
	High (See below) or Open	Enable
	Low (See below) *3	Disable
Pin 1 (Tri-State) (Option)	High Value (Minimum)	70		% Vcc
	Low Value (Maximum) *3	30		% Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2		mS
	Disable Delay Time (Maximum)	0.2		uS
Integrated Phase Jitter (RMS)	12KHz to 20MHz	0.3 Typical , 1.0 Maximum		pS
Phase Noise (Typical)	@ 10KHz Offset	-138		dBc/Hz
	@ 100KHz Offset	-144

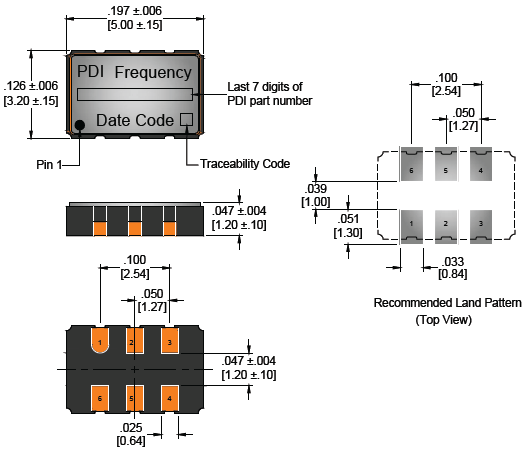

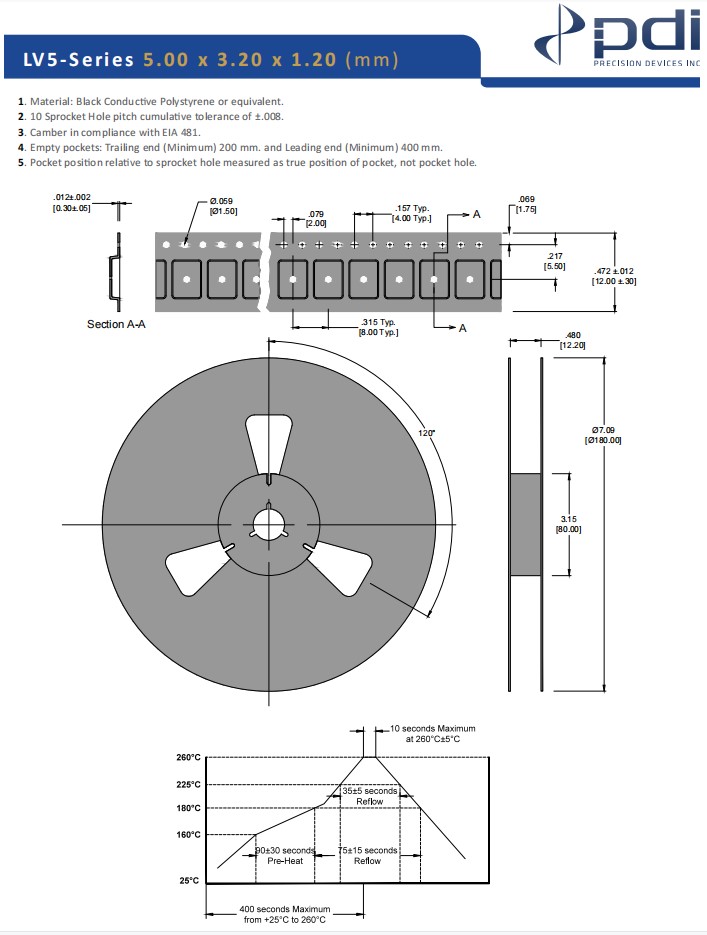

Wi2Wi低相位噪声晶振,LV5-T-100.00M-M-B-D-3-R-X,光纤通信6G晶振 尺寸图

Wi2Wi低相位噪声晶振,LV5-T-100.00M-M-B-D-3-R-X,光纤通信6G晶振

差分晶振一般为六脚贴片，工作温度范围-40℃至+85℃，差分晶振的频率相对都比较高，比如从50MHz起可以做到700MHz或者更低和更高频率，且任意频率精确到个位小数点后六位。电源电压能够做到2.5V-3.3V之间。例如：2.25V、2.5V 、3.0V、3.3V、3.6V可任意选择应用。常见的封装尺寸有7050(7.0x5.0mm)、5032(5.0x3.2mm)、3225(3.2x2.5mm)，更小封装可达到2520(2.5x2.0mm)，常用的输出方式主要有LVPECL和LVDS两种。
