QuartzChnik晶振,贴片晶振,QTC32晶振
频率:10.000 to 60.000MHz

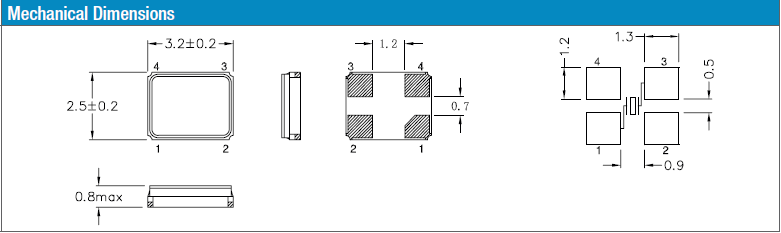

尺寸:3.2*2.5mm
QuartzChnik晶振,贴片晶振,QTC32晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
Quarztechnik晶振公司作为德国振荡石英晶体振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。QTC32晶振,3225无源石英晶体谐振器,四脚贴片型石英晶振
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.
QuartzChnik晶振 |
单位 |
QTC32晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
10.000 to 60.000MHz |
标准频率 |
储存温度 |
T_stg |
-55 to +125°C
|
裸存 |
工作温度 |
T_use |
-40 to +85°C
|
标准温度 |
激励功率 |
DL |
100μW max. |
|
频率公差 |
f_— l |
±10 to ±100ppm
|
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10 ~ ±30 ppm
|
超出标准的规格请联系我们. |
负载电容 |
CL |
7 to 32pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
![](/uploadfiles/pictures/product/20180331140906_3354.png)
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.QTC32晶振,3225无源石英晶体谐振器,四脚贴片型石英晶振
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.QuartzChnik晶振,贴片晶振,QTC32晶振
Quarztechnik晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保4脚金属面石英晶振工作场所安全、实施员工健康管理’一直是Quarztechnik晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强高信赖型无源晶振污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.QTC32晶振,3225无源石英晶体谐振器,四脚贴片型石英晶振
为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.以最小化使用危险材料、能源和其它资源为目的进行公司高品质石英晶体谐振器产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.QuartzChnik晶振,贴片晶振,QTC32晶振
