Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz

频率：125MHZ

尺寸：5.0x3.2mm

Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz，尺寸5.0x3.2mm，频率125MHZ，美国Q-Tech晶振，OSC差分晶振，石英差分振荡器，5032mm差分晶振，进口石英晶体振荡器，六脚贴片差分晶振，有源差分晶振，低抖动差分振荡器，低电压差分晶振，低相噪差分晶振，低相位差分晶振，高性能差分晶振，低功耗差分晶振，6G卫星通信专用差分晶振，路由器差分晶振，以太网差分晶振，便携式设备差分晶振，网络应用差分晶振，具有良好的可靠性能。

Q-Tech低调的极高震动混合动力SPXO振荡器由一个在不同电源下工作的集成电路组成电压范围为1.8V、2.5V、3.3V和5.0Vdc，以及小型条形石英晶体。该系列提供于表面贴装SMT陶瓷封装。这是一个小封装封装提供50kRad（Si）TID具有高冲击和高可靠性的地球轨道空间应用。Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz.

订购热线：0755-2783-7683

Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz 参数表

Parameters

QT735LP

QT735NP

QT735LW

QT735NW

Output frequency range (Fo)

125.000MHz

80.000MHz — 250.000MHz

Supply voltage (Vdd)

3.3Vdc ± 5%

2.5Vdc ± 5%

3.3Vdc ± 5%

2.5Vdc ± 5%

Maximum Applied Voltage
(Vdd max.)

-0.5 to +5.0Vdc

Logic

LVPECL

LVDS

Frequency stability (?F/?T)

See Part Number on Page 1

Operating temperature (Topr)

See Part Number on Page 1

Storage temperature (Tsto)

-62ºC to + 125ºC

Output Logic Levels
Output Logic High (Voh)
Output Logic Low (Vol)

Vdd-1.025 < Voh < Vdd-0.880
Vdd-1.810 < Voh < Vdd-1.620

Voh < 1.6 V
Vol > 0.9 V

Duty Cycle

45/55%

Rise and Fall times

600pstyp. | 1000ps max.

Load

50Ω into Vdd-2V

100Ω Differential

Start-up time (Tstup)

10ms max.

Current (No Load)

50mAtyp. | 75mA max.

60mAmax.

Enable/Disable function
(Pin 1 or Pin 2)

VIH ≥ 0.7*Vdd Active

VIL ≤ 0.3*Vdd High Z

Phase Jitter
(12kHz - 20MHz BW)
(Note 1)

0.3ps nom. | 0.7ps max.

0.35ps nom. | 0.8ps max.

Aging

±15ppm max over 10 years

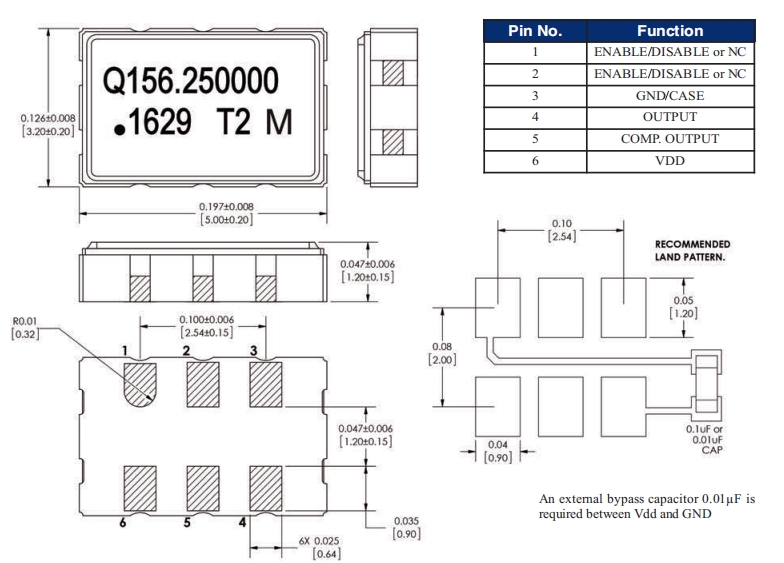

Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz 尺寸图

Q-Tech差分晶振,6G卫星通信晶振,QT735LE15M-125.000MHz

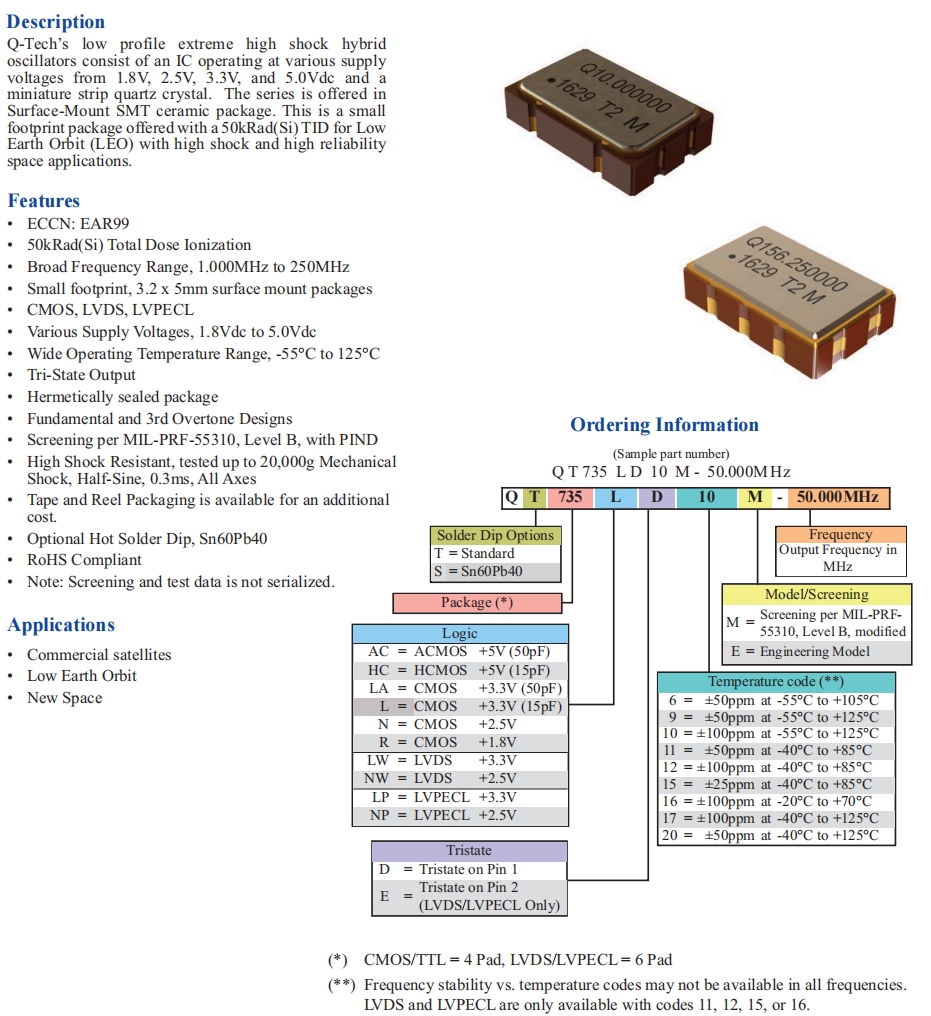

高质量晶振产品特性：

ECCN:EAR99

50kRad（Si）总剂量电离

宽频率范围，1.000MHz至250MHz

占地面积小，3.2 x 5mm表面安装封装

CMOS、LVDS、LVPECL

各种电源电压，1.8Vdc至5.0Vdc

工作温度范围广，-55°C至125°C

三态输出

密封包装

基础和第三序曲设计

根据MIL-PRF-55310，B级，带PIND的筛选

高抗震性，测试重量高达20000g机械

冲击，半正弦，0.3ms，所有轴

磁带和卷轴包装可用于额外费用

可选热浸焊，Sn60Pb40

符合RoHS

注意：筛选和测试数据未序列化
