QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器

当前位置：首页 » 欧美晶振 » Q-Tech晶振 » QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器

$QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器$

prevnext

QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器

频率：45MHZ

尺寸：3.2x2.5mm

QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器，尺寸3.2x2.5mm，频率45MHZ，欧美有源晶振，OSC石英晶振，时钟晶体振荡器，有源贴片晶振，3225mm有源振荡器，有源晶体振荡器，四脚贴片有源晶振，低电压有源晶振，低抖动有源晶振，低损耗有源晶振，高性能有源晶振，6G放大器有源晶振，商业卫星应用晶振，新空间专用晶振，具有低抖动低电压的特点。

Q-Tech低调的极高震动混合动力有源振荡器由一个在不同电源下工作的集成电路组成1.8V、2.5V和3.3V的电压和一个微型带石英晶体。该系列提供表面安装SMT陶瓷封装。这是一个小封装为低地球轨道（LEO）提供50kRad（Si）TID具有高冲击和高可靠性的空间应用，商业卫星.QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器.

订购热线：0755-2783-7683

QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器 参数表

Parameters

QT723L

QT723N

QT723R

Output frequency range (Fo)

45.000MHz

1.500MHz — 125.000MHz

Supply voltage (Vdd)

3.3Vdc ± 10%

2.5Vdc ± 10%

1.8Vdc ± 10%

Maximum Applied Voltage
(Vdd max.)

-0.5 to +5.0Vdc

-0.5 to +3.6Vdc

Frequency stability (?F/?T)

See Part Number on Page 1

Operating temperature (Topr)

See Part Number on Page 1

Storage temperature (Tsto)

-62ºC to +125ºC

Operating supply current
(No Load)

6 mAmax.  -                   < 20MHz
7 mAmax.  -  20MHz ~ < 40MHz
8 mAmax.  -  40MHz ~ < 50MHz
9 mAmax.  -  50MHz ~ < 80MHz
10 mAmax. -  80MHz ~ < 100MHz
40 mAmax. - 100MHz ~ 125MHz

4.5 mAmax. -                   < 20MHz
5.5 mAmax. -  20MHz ~ < 40MHz
7 mAmax.   -  40MHz ~ < 80MHz
7.5 mAmax. -  80MHz ~ < 100MHz
30 mAmax. - 100MHz ~ < 125MHz

2.5 mAmax. -                   < 40MHz
3.5 mAmax. -  40MHz ~ < 50MHz
6.5 mAmax. -  50MHz ~ < 80MHz
7 mAmax.   -  80MHz ~ < 100MHz
20 mAmax. - 100MHz ~ < 125MHz

Symmetry
(50% of ouput waveform )

45/55%

Rise and Fall times

4ns

5ns

Output Load

15pF max.

Start-up time (Tstup)

5ms max.

Output voltage (VOH/VOL)

0.9Vdd min. / 0.1Vdd max.

Output Current (IOH/I OL)

± 4mAmax. -
± 8mAmax. -

<100MHz
≥100MHz

± 2.8mAmax. -
± 4mAmax. -

<40MHz
≥40MHz

Enable/Disable function Pin 1

VIH ≥ 0.7×Vdd (Active)

VIL ≤ 0.3×Vdd (High Z)

Aging

±5ppm max. First Year
±2ppm max. Each Year Thereafter

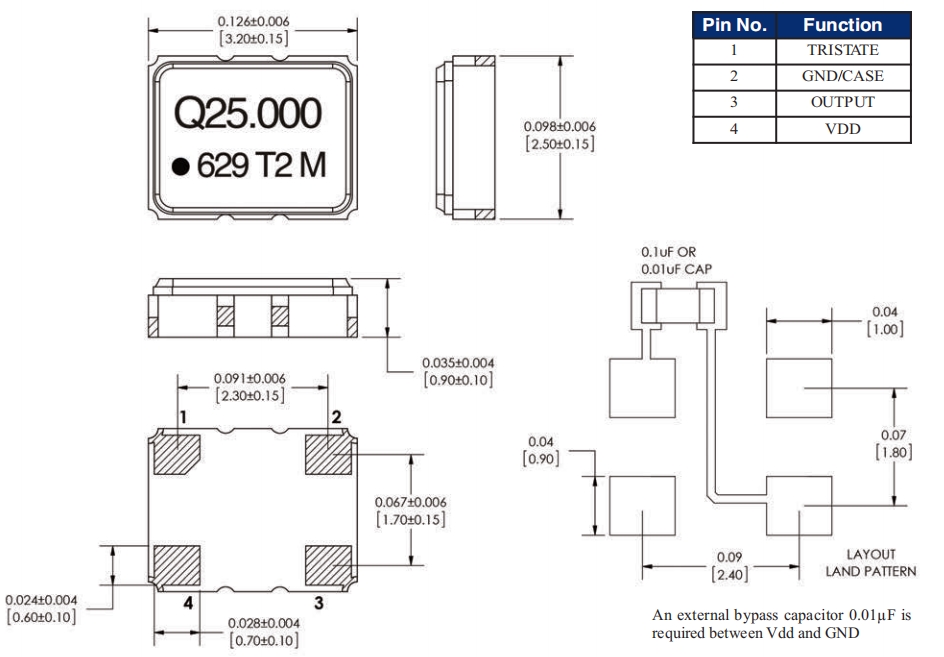

QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器 尺寸图

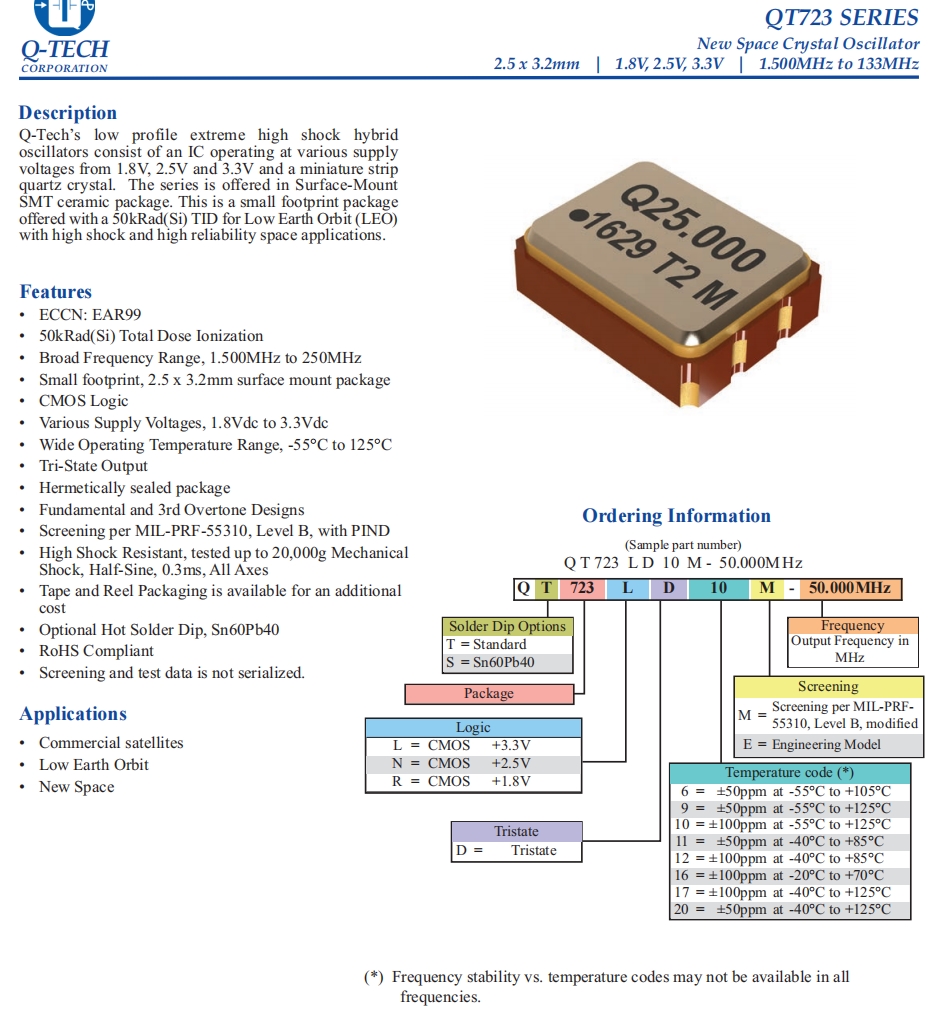

QT723LD9M-45.000MHz\6G放大器晶振\Q-Tech石英晶体振荡器

有源晶振产品特性：

ECCN:EAR99

50kRad（Si）总剂量电离

宽频率范围，1.500MHz至250MHz

占地面积小，2.5 x 3.2mm表面安装封装

CMOS逻辑

各种电源电压，1.8Vdc至3.3Vdc

工作温度范围广，-55°C至125°C

三态输出

密封包装

基础和第三序曲设计

根据MIL-PRF-55310，B级，带PIND的筛选

高抗震性，测试重量高达20000g机械

冲击，半正弦，0.3ms，所有轴

磁带和卷轴包装可用于额外费用

可选热浸焊，Sn60Pb40

符合RoHS

筛选和测试数据未序列化
