QANTEK晶振,贴片晶振,QC5GB晶振

频率：8.000 to 60.000MHz

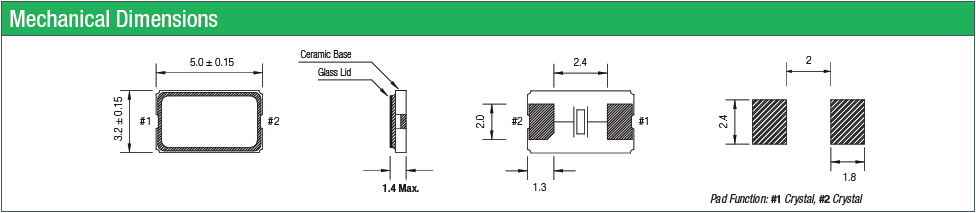

尺寸：5.0*3.2mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

订购热线：0755-2783-7683

QANTEK晶振,贴片晶振,QC5GB晶振,二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
QANTEK的频率管理组件产品系列因其可靠性，耐用性和性能而广受认可。我们的产品制造符合国际标准和规格。因此，每一台QANTEK产品都能达到您的期望和超越。此外，我们不断扩大和升级我们的生产流程，以确保利用新技术来保护和永久改善石英晶体谐振器产品性能和完整性。我们的持续增长和极高的客户保留水平证明了这一承诺。
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.QC5GB晶振,欧美进口5032谐振器,超薄陶瓷面两脚贴片晶振

QANTEK晶振	单位	QC5B晶振	石英晶振基本条件
标准频率	f_nom	8.000 to 60.000MHz	标准频率
储存温度	T_stg	-55 to +125°C	裸存
工作温度	T_use	-40 to +85ºC	标准温度
激励功率	DL	100μW TYP, 300μW max.
频率公差	f_— l	±20 to ±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±20 to ±50ppm	超出标准的规格请联系我们.
负载电容	CL	8 to 32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

QC5GB晶振,欧美进口5032谐振器,超薄陶瓷面两脚贴片晶振

注意事项

使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).QC5GB晶振,欧美进口5032谐振器,超薄陶瓷面两脚贴片晶振
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.QANTEK晶振,贴片晶振,QC5GB晶振

QANTEK晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.QANTEK晶振重视MHZ压电石英晶体污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
QANTEK晶振集团将有效率的使用自然资源和能源,以便从宽温无源5032谐振器源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. QC5GB晶振,欧美进口5032谐振器,超薄陶瓷面两脚贴片晶振
QANTEK晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、5032两脚焊接贴片晶振，普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.QANTEK晶振,贴片晶振,QC5GB晶振
