Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振

频率：3.579~70MHZ

尺寸：11.5*5.0mm

普通插件石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动插件机上对应自动贴装等优势.

订购热线：0755-2783-7683

ABRACON新的石英晶体电镀设计使得下一代Pierce振荡器能够在能够保持振荡的情况下运行在烟雾上.电子行业有一个非常一致的趋势,直接取决于时间 - 随着技术越来越小,功耗降低的需求越来越高.解决石英晶体谐振器设计要求,取决于行业需求,已经成为至关重要的.

由于大多数Pierce振荡器的跨导(gm)继续向前所未有的低水平下降,所以ABRACON石英晶体不仅被迫尺寸较小,而且还提供非常低的电镀负载(CL)和低等效串联电阻(ESR)参数选项.满足节能MCU和RF芯片组要求的最低gm_critical要求取决于保持低CL,ESR和C0参数的保证.这需要在石英晶体上采用新的非平凡电镀设计,同时降低CL和ESR,并且仍然可以保证低温度和老化效应的规格.Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振

Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使谐振器晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振

Abracon晶振	单位	ABL晶振	石英晶振基本条件
标准频率	f_nom	3.579~70MHZ	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40 ℃ ∼+70℃	标准温度
激励功率	DL	1000μW Max
频率公差	f_— l	±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.tydz99.com/
频率温度特征	f_tem	±10ppm	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

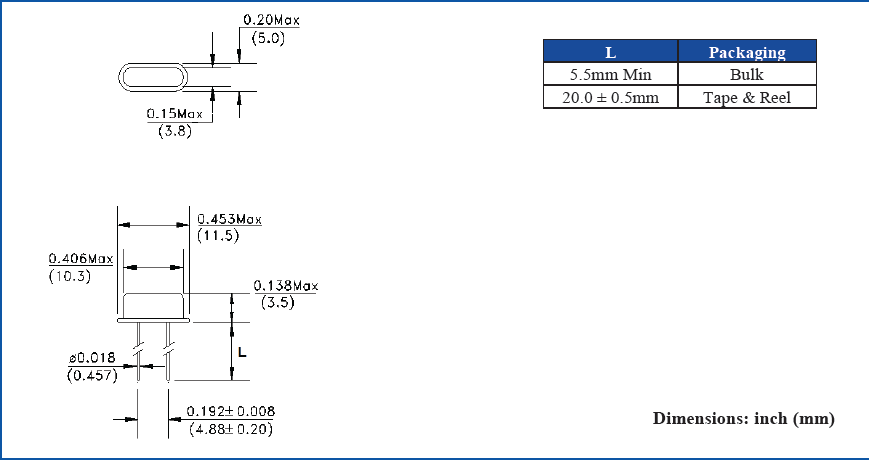

ABL 11.5-5.0

注意事项

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度.Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振

理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

Abracon晶振集团将确保其DIP无源晶体产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事产品的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.Abracon晶振,石英晶振,ABL晶振,ABL-12.000MHZ-B2晶振

Abracon晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事49S插件晶振产品的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

Abracon集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们椭圆形插件晶振的操作方式.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
