5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振

频率：100MHz

尺寸：5.0x3.2mm

5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振，进口晶振，IDT晶振，型号：XUN系列晶振，编码为：XUN536100.000JS6I，频率为：100MHz，电压：3.3V，频率稳定性：±25ppm，小体积尺寸5.0x3.2mm，六脚贴片晶振，HCSL输出晶振，工作温度范围：-40℃至+85℃，有源晶振，石英晶体振荡器。XUN是一款超精密的HCSL晶体振荡器，具有300个超过12kHz到20 MHz带宽的fs的典型相位抖动。IDT XUN系列晶体振荡器的频率范围从16kHz到670MHz，采用了一系列专有的asic芯片，重点是降噪技术。被广泛用于：移动通讯晶振，蓝牙模块晶振，物联网晶振，GPS定位晶振，导航仪晶振，路由器等应用。

订购热线：0755-2783-7683

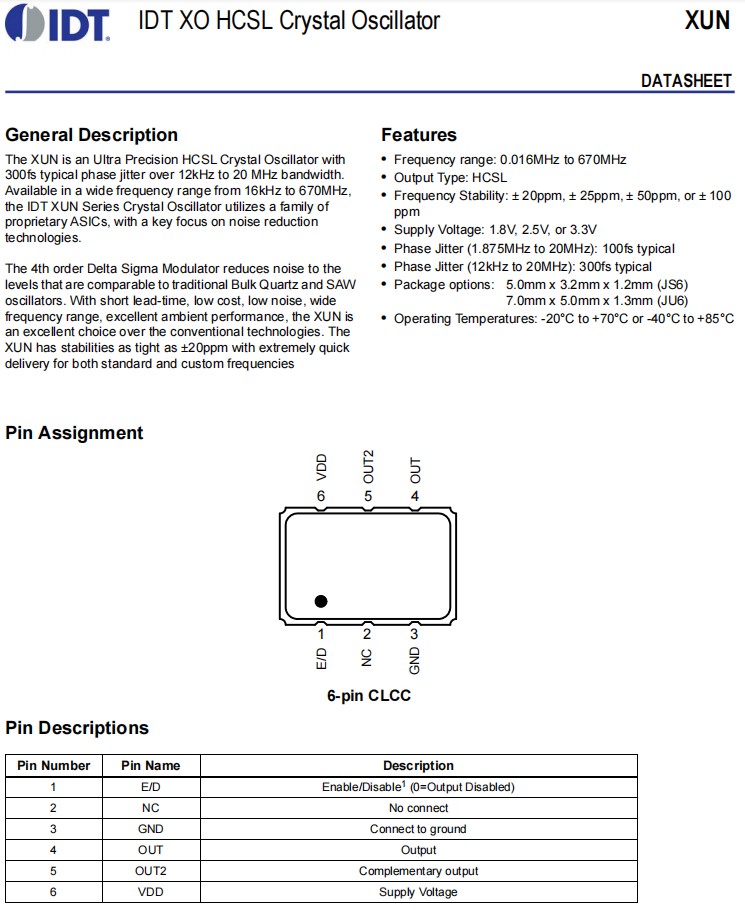

5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振，产品特点：

•频率范围：0.016MHz至670MHz
•输出类型：HCSL 有源晶振
•频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
•电源电压：1.8V、2.5V或3.3V
•相位抖动（1.875MHz至20MHz）：典型100fs
•相位抖动（12kHz至20MHz）：典型300fs
•包装选项：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
•工作温度：-20°C至+70°C或-40°C至+85°C

20180421171456_6296统一

5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振,参数表

Parameter

Symbol

Condition

Min

Typ

Max

Units

Output Frequency Range

FOUTR

100

MHz

Frequency Stability

Temperature = -20°C to +70°C

±20

±100

ppm

Temperature = -40°C to +85°C

±25

±100

ppm

Aging (1st year)

Ta = 25°C

±3

Aging (10 years)

Ta = 25°C

±10

Output Load

Differential

100

Ohms

Start-up Time

TST

Output valid time after VDD meets
minimum specified level

Output Rise Time

20% to 80% VPP

275

380

Output Fall Time

80% to 20% VPP

275

380

Output Clock Duty Cycle

TDTCY

@ 50% VPP

Output Enable/ Disable Time

TOE

100

Period Jitter, RMS

J PER

Frequency = 156.25MHz

3.5

psec

Random Jitter

Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)

0.9

1.5

psec

Deterministic Jitter

psec

Total Jitter

psec

Phase Jitter (12kHz – 20MHz)

φJITTER

@25°C & 3.3V

300

400

fsec

Phase Noise Performance
Frequency = 156.25 MHz

φNOISE

100Hz of Carrier

-97

dBc/Hz

1kHz of Carrier

-112

dBc/Hz

10kHz of Carrier

-122

dBc/Hz

100kHz of Carrier

-131

dBc/Hz

1MHz of Carrier

-146

dBc/Hz

10MHz of Carrier

-153

dBc/Hz

Output Frequency (Standards)

F OUT

100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies)

20181130160053_3983统一

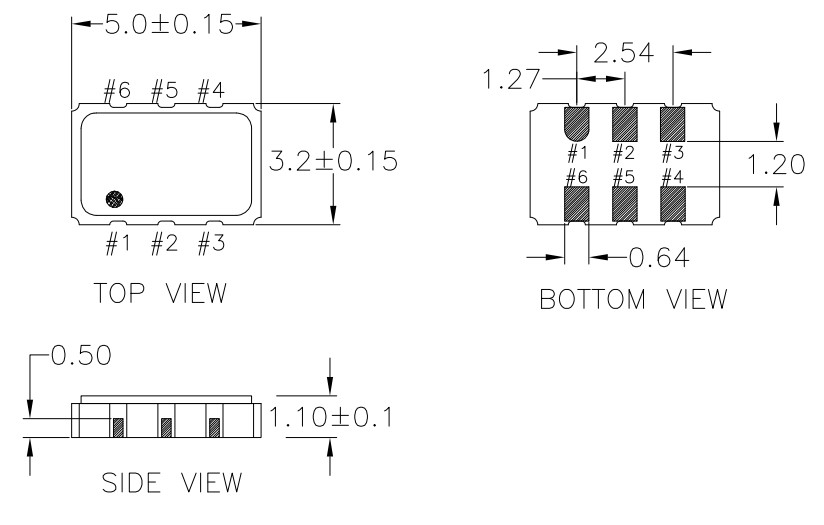

5032mm,XUN536100.000JS6I,100MHz,IDT物联网应用晶振, 尺寸图

原厂代码	品牌	参数	型号	频率	输出	电压
XUL535156.250JS6I8	IDT晶振	OSC 156.25MHZ SMD	XUL	156.25MHz	LVDS	3.3V
XUL535150.000JS6I8	IDT晶振	OSC 150MHZ SMD	XUL	150MHz	LVDS	3.3V
XUN535100.000JS6I8	IDT晶振	OSC XO 100.000MHZ HCSL SMD	XUN	100MHz	HCSL	3.3V
XUL535100.000JS6I8	IDT晶振	OSC XO 100.000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL535125.000JS6I8	IDT晶振	OSC 125MHZ SMD	XUL	125MHz	LVDS	3.3V
XUH736156.250JU4I	IDT晶振	OSC XO 156.2500MHZ HCMOS SMD	XUH	156.25MHz	HCMOS	3.3V
XUH536156.250JS4I	IDT晶振	OSC XO 156.2500MHZ HCMOS SMD	XUH	156.25MHz	HCMOS	3.3V
XUL536100.000JS6I	IDT晶振	OSC XO 100.0000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL536125.000JS6I	IDT晶振	OSC XO 125.0000MHZ LVDS SMD	XUL	125MHz	LVDS	3.3V
XUN536100.000JS6I	IDT晶振	OSC XO 100.0000MHZ HCSL SMD	XUN	100MHz	HCSL	3.3V
XUN536133.333JS6I	有源晶振	OSC XO 133.3330MHZ HCSL SMD	XUN	133.333MHz	HCSL	3.3V
XUL736125.000JU6I	IDT晶振	OSC XO 125.0000MHZ LVDS SMD	XUL	125MHz	LVDS	3.3V
XUL736150.000JU6I	IDT晶振	OSC XO 150.0000MHZ LVDS SMD	XUL	150MHz	LVDS	3.3V
XUL736100.000JU6I	IDT晶振	OSC XO 100.0000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL736212.500JU6I	IDT晶振	OSC XO 212.5000MHZ LVDS SMD	XUL	212.5MHz	LVDS	3.3V
XUL536212.500JS6I	IDT晶振	OSC XO 212.5000MHZ LVDS SMD	XUL	212.5MHz	LVDS	3.3V
XUL535212.500JS6I8	IDT晶振	OSC 212.5MHZ SMD	XUL	212.5MHz	LVDS	3.3V
XUL536150.000JS6I	IDT晶振	OSC XO 150.0000MHZ LVDS SMD	XUL	150MHz	LVDS	3.3V
XUL535100.000JS6I	IDT晶振	OSC XO 100.000MHZ LVDS SMD	XUL	100MHz	LVDS	3.3V
XUL535125.000JS6I	IDT晶振	OSC 125MHZ SMD	XUL	125MHz	LVDS	3.3V
XUL535150.000JS6I	IDT晶振	OSC 150MHZ SMD	XUL	150MHz	LVDS	3.3V
XUL535156.250JS6I	IDT晶振	OSC 156.25MHZ SMD	XUL	156.25MHz	LVDS	3.3V
XUN535100.000JS6I	IDT晶振	OSC XO 100.000MHZ HCSL SMD	XUN	100MHz	HCSL	3.3V
XUL535212.500JS6I	IDT晶振	OSC 212.5MHZ SMD	XUL	212.5MHz	LVDS	3.3V
