爱普生晶振,TCXO晶振,TG-5035CE晶振,X1G0038310001晶振
频率：10-52MHz

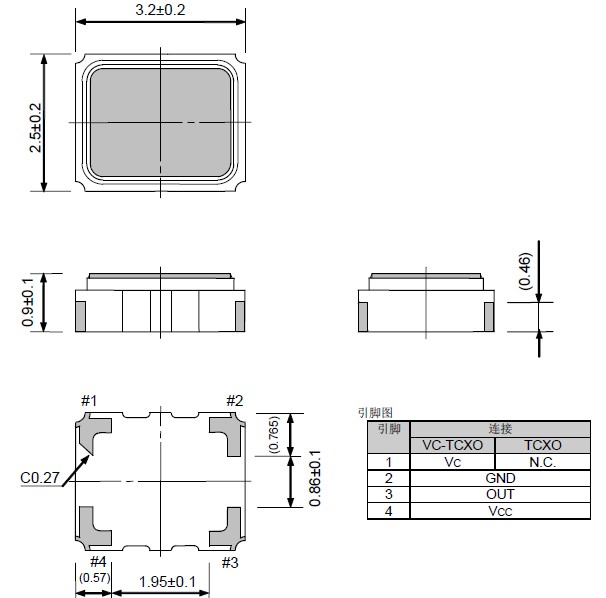

尺寸：3.2*2.5mm
小型SMD有源晶振,从最初超大体积到现在的小体积,有着翻天覆地的改变,爱普生晶振体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
爱普生晶振,温补晶振,TG-5035CE晶振,X1G0038310001晶振.温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
石英晶振真空退火技术：温补晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
项目
符号
规格说明
条件
输出频率范围
f0
10-52 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
1.7-3.3 V
请联系我们以了解更多相关信息
储存温度
T_stg
-40℃ to +85℃
裸存
工作温度
T_use
G: -30℃ to +85℃
请联系我们查看更多资料http://www.tydz99.com
H: -40℃ to +105℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
10 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
爱普生温补晶振编码列表：
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
F.Tol@25°C
|
Ope Temperature
|
Freq/Temp
|
I [Max]
|
Freq. Control
|
25°C Aging
|
| X1G0038310001 | TG-5035CE | 19.200000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038310004 | TG-5035CE | 16.369000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-1.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038310005 | TG-5035CE | 16.368000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-1.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038310014 | TG-5035CE | 16.369000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038310025 | TG-5035CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -40 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0038310034 | TG-5035CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-2.0 ppm | -20 to +85 °C | +/-0.50 ppm | ≤ 2.5 mA | +/-8 to - Vc = 1.5 V +/-1.0V | +/-1.5ppm |
| X1G0038310035 | TG-5035CE | 26.000000 MHz | 3.20 x 2.50 x 0.90 mm | Clipped sine wave | +/-1.5 ppm | -40 to +85 °C | +/-1.00 ppm | ≤ 1.5 mA | +/-1ppm |
爱普生温补晶振产品列表：
1.DIP 产品
已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。
2.SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
3.超声波清洗
（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
（3）请勿清洗开启式晶振产品
（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
爱普生晶振,温补晶振,TG-5035CG晶振,X1G0038310001晶振
石英晶振事业部的所有石英晶振, 32.768K钟表晶振, 石英晶体谐振器,石英晶振均通过了绿化商品的认证.
1.制定环境目标，有计划地确认实行结果，进而得到持续的改善。
2.遵守日本国内和世界各国的环境相关法规、有源贴片晶振条例以及业界的工作事项，致力于预防环境污染。
3.在从石英晶体谐振器,石英晶振，32.768K,时钟晶体,压电石英晶体的制造到销售的全生命周期中，力图通过绿色采购、关爱环境的制造方法、化学物质的管理、商品、包装材料、运输方法等有效利用资源和降低温室化气体、废弃物排放。以此为保全生物多样性做贡献。
4.与公司员工共享环境问题的动向和公司的环境方针，3225贴片振荡器促进对环境活动的理解和参加。
5.向公司外宣传有关环境问题的方针和活动力图加深与社会的沟通。
爱普生晶振,X1G0038310001晶振,温补晶振,TG-5035CG晶振
