LV-PECL低相位6G晶振,爱普生SPXO晶体振荡器SG-771PCD,X1G0028210109

频率：161.132800 MHz

尺寸：7.0x5.0mm

LV-PECL低相位6G晶振,爱普生SPXO晶体振荡器SG-771PCD,X1G0028210109，日本进口晶振，EPSON爱普生晶振，型号为：SG-771PCD，编码为：X1G0028210109，频率为：161.132800 MHz，小体积晶振尺寸为7.0x5.0mm，是一款LV-PECL输出差分晶体振荡器，六脚贴片晶振，SPXO石英晶体振荡器，电源电压2.5V，3.3V，具有超小型，轻薄型，低抖动，低功耗，低损耗，低耗能，低相位噪声，低电源电压，满足产品低消耗电流的特点。SG-771PCD石英晶振应用于：移动通讯设备，工业控制，消费电子，智能安防，物联网，车载电子，无线网络，蓝牙模块，物联网，6G路由器，安防设备、路由器/交换机、仪器仪表，数码电子等应用。

订购热线：0755-2783-7683

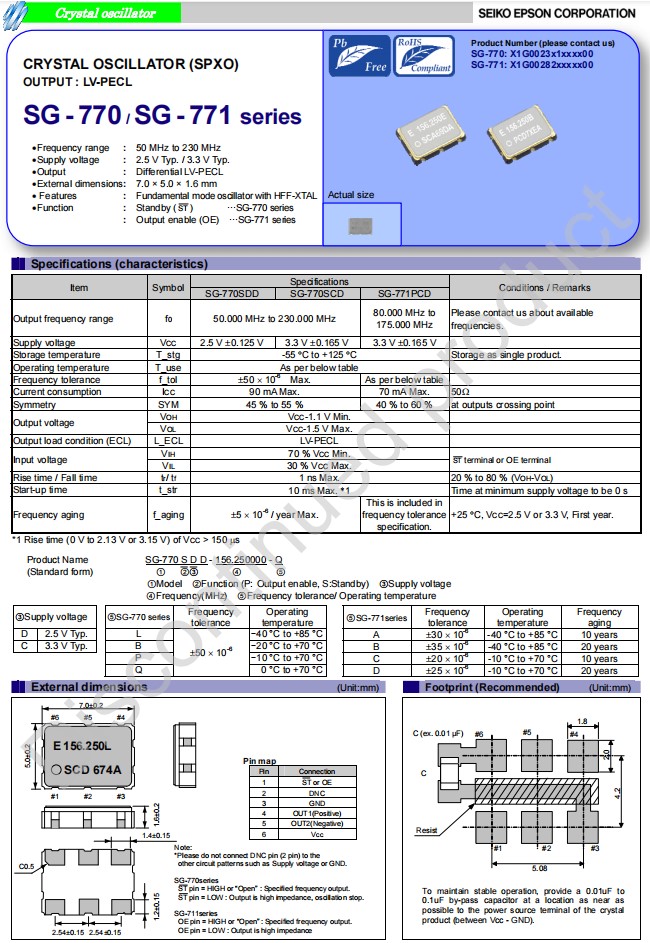

LV-PECL低相位6G晶振,爱普生SPXO晶体振荡器SG-771PCD,X1G0028210109 参数表

Item	Symbol	Specifications			Conditions / Remarks
		SG-770SDD	SG-770SCD	SG-771PCD
				80.000 MHz to 175.000 MHz	Please contact us about available frequencies.
Output frequency range	f0	50.000 MHz to 230.000 MHz
Supply voltage	VCC	2.5 V ±0.125 V	3.3 V ±0.165 V	3.3 V ±0.165 V
Storage temperature	T_stg	-55 °C to +125 °C			Storage as single product.
Operating temperature	T_use	As per below table
Frequency tolerance	f_tol	±50 ´ 10-6 Max.		As per below table
Current consumption	ICC	90 mA Max.		70 mA Max.	50W
Symmetry	SYM	45 % to 55 %		40 % to 60 %	at outputs crossing point
Output voltage	VOH	VCC-1.1 V Min.
	VOL	VCC-1.5 V Max.
Output load condition (ECL)	L_ECL	LV-PECL
Input voltage	VIH	70 % VCC Min.			ST terminal or OE terminal
	VIL	30 % VCC Max.
Rise time / Fall time	tr/ tf	1 ns Max.			20 % to 80 % (VOH-VOL)
Start-up time	t_str	10 ms Max. *1			Time at minimum supply voltage to be 0 s
Frequency aging	f_aging	±5 ´ 10-6 / year Max.		This is included in frequency tolerance specification.	+25 °C, VCC=2.5 V or 3.3 V, First year.

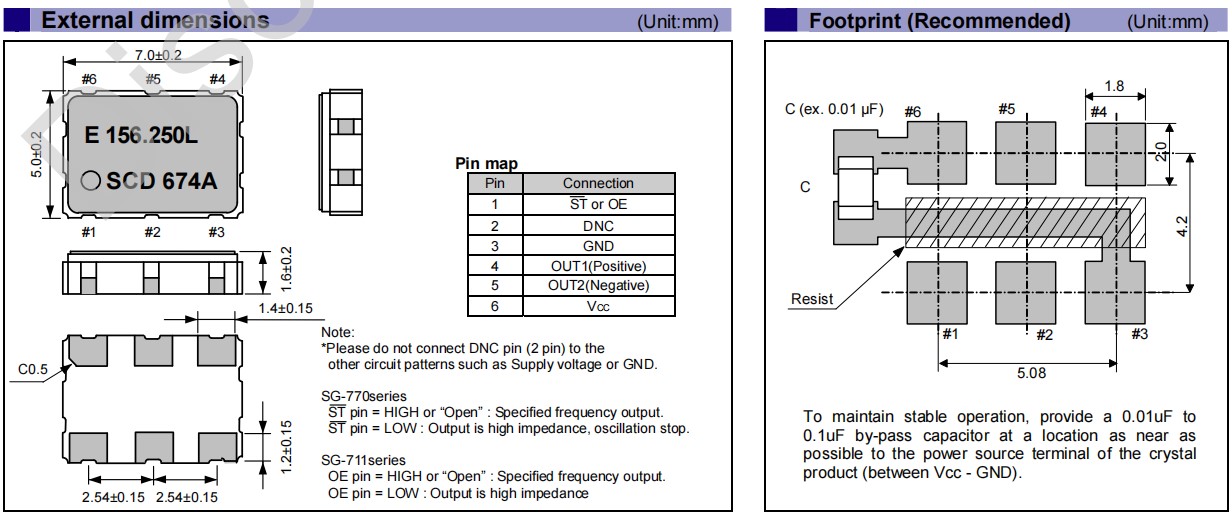

LV-PECL低相位6G晶振,爱普生SPXO晶体振荡器SG-771PCD,X1G0028210109 尺寸图

LV-PECL低相位6G晶振,爱普生SPXO晶体振荡器SG-771PCD,X1G0028210109

爱普生是日本有名的频率元件制造商，专业生产销售石英晶振，石英晶体振荡器，贴片晶振，晶体滤波器等.发展至今已是国际有名的晶体元件制造商，致力于为客户提供高性能，高可靠，高品质晶振产品。

差分晶振的不同输出意义:HCSL代表“高速电流转向逻辑”.LVDS代表“低压差分信号”.LV-PECL输出代表“低压正发射极耦合逻辑”.爱普生晶振通过使用PLL技术和AT晶体单元来实现宽的频率范围，参数表中我们看到了爱普生差分晶振的频率可达73.5MHz至700MHz高频率点，储存温度在-40℃至125℃，使用性能稳定.

编码	有源晶振	频率	尺寸	输出方式	电源电压	工作温度
X1G0023510013	SG-770SCD	156.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510014	SG-770SCD	187.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510019	SG-770SCD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510026	SG-770SCD	62.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510027	SG-770SCD	133.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510028	SG-770SCD	106.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510029	SG-770SCD	155.520000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510032	SG-770SCD	133.330000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510033	SG-770SCD	148.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510035	SG-770SCD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510044	SG-770SCD	155.520000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510053	SG-770SCD	50.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510122	SG-770SCD	80.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510123	SG-770SCD	133.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510125	SG-770SCD	150.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510126	SG-770SCD	50.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-20 to 70 °C
X1G0023510128	SG-770SCD	80.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-20 to 70 °C
X1G0023510129	SG-770SCD	53.125000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510130	SG-770SCD	133.333300 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510131	SG-770SCD	75.000000 MHz	贴片晶振	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510132	SG-770SCD	98.304000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510808	SG-770SCD	200.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023610004	SG-770SDD	155.520000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0023610007	SG-770SDD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0023610008	SG-770SDD	156.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0023610012	SG-770SDD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1G0023610103	SG-770SDD	122.880000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0023610105	SG-770SDD	150.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0028210009	SG-771PCD	156.253906 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210010	SG-771PCD	156.258600 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-10 to 70 °C
X1G0028210107	SG-771PCD	156.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210109	SG-771PCD	161.132800 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210115	SG-771PCD	106.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210116	SG-771PCD	133.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210117	SG-771PCD	133.333300 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210118	SG-771PCD	98.304000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0028210121	SG-771PCD	156.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
