Vectron晶振,石英贴片晶振,VXN1晶体

频率：24.000MHz~54.000MHz

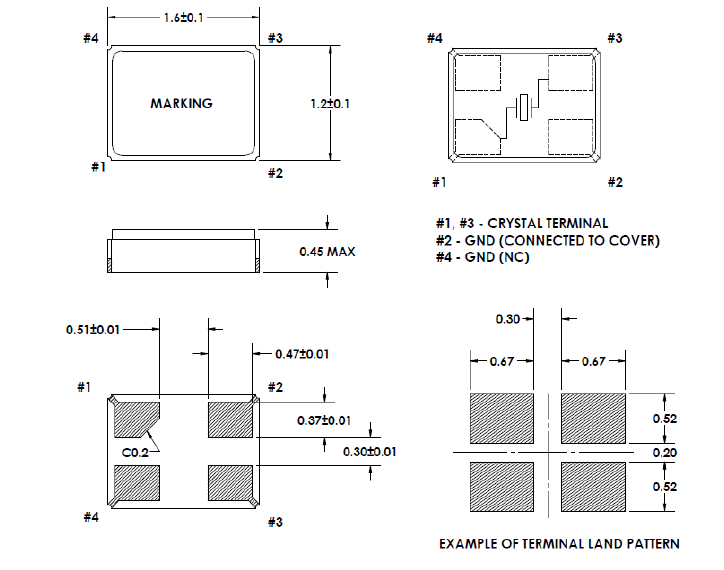

尺寸：1.6*1.2*0.45mm

贴片表晶1612晶振系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-2783-7683

Vectron晶振,石英贴片晶振,VXN1晶体.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

Vectron国际公司既是一个产品制造商,也是一个解决方案提供商,以其独特的技术领先,但总是准备设计和设计定制解决方案,在那里需要.美国威克创抯核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装.除了这些伟大的创新能力之外,维管32.768K晶振还致力于非常灵活和专注于服务,快速和专业地帮助客户创新、改进和发展他们的业务.

石英晶振离子刻蚀调频技术：白片频率(腐蚀频率): 如 14.560000 MHz (是 14.318180 腐蚀片中心频率),蒸镀目标频率: 标称频率±1000 PPM.(蒸镀微调、离子微调),Space:被银时放置石英进口晶振晶片的治具.根据贴片晶振晶片的直径(长度、宽度)、厚度选用合适尺寸的Space,尺寸过大容易造成被银电极偏位,尺寸偏小容易造成石英晶振晶片破碎和被银后贴片晶振晶片不宜取出.MASK:被银电极.一般情况下,石英晶振频率低选用大尺寸 MASK,贴片晶振频率高选用小尺寸 MASK,对同一规格产品 MASK 大、C0 大、电阻小.MASK 小、C0 小、电阻大.对有特殊要求(如 C0、C1、C0/C1、TS 等)的产品,在计算和试验的基础上选用合适的 MASK.对高频产品(尤其是高频 Fund)Mask 大,产品容易产生寄生.石英晶振离子刻蚀调频技术:比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm;２.产品的激励功率相关性参数有大幅提升;３.产品的长期老化率可保证在±2ppm之内

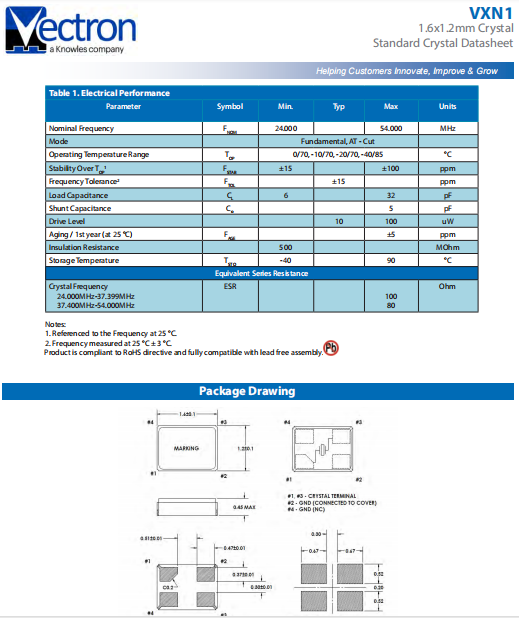

Vectron晶振	单位	VXN1晶振	石英晶振基本条件
标准频率	f_nom	24.000MHz~54.000MHz	标准频率
储存温度	T_stg	-40°C～+90°C	裸存
工作温度	T_use	0℃~+70℃ -10℃~+70℃ -20℃~+70℃ -40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±15ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6pF 32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

注意事项

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD车载晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得石英晶体谐振器产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

VECTRON晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的高精度晶振产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.

VECTRON晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强环保晶振产品化学物质管理.5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.

我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

Vectron维护了一个环境,它支持我们的员工、客户和社区的健康和良好状态.我们的目标是使我们现在的遵守情况正规化,以确认环境标准,积极保护资源和防止污染.我们将继续鼓励我们的供应商保持同样的高原则.我们继续追求卓越的环境合规,将包括定期监测、更新和更新我们的标准和员工的全部承诺.
