泰艺晶振,差分晶振,VW晶振,VWEUPLJANF-38.400000晶振
频率：60-175MHZ

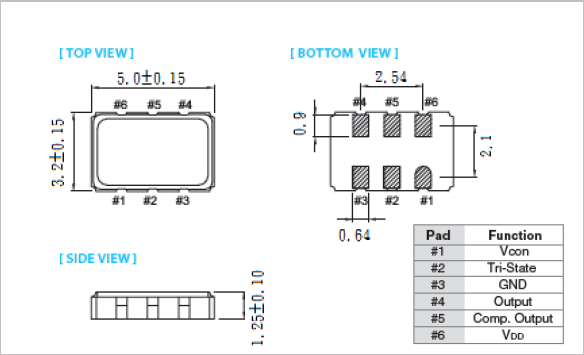

尺寸：5.0*3.2mm
泰艺晶振,压控晶振,VW晶振,VWEUPLJANF-38.400000晶振,贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高的可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振曲率半径加工技术：5032贴片晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
60-175MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±25 × 10-6 |
|
|
L: ±50 × 10-6 |
|||
|
|
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Type 类型 | Frequency 频率 | Voltage - Supply电压 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| VWEUPLJANF-38.400000 | Taitien | VW | VCXO | 38.4MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPLJANF-38.400000 | Taitien | VW | VCXO | 38.4MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPLJANF-38.400000 | Taitien | VW | VCXO | 38.4MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPCJANF-80.000000 | Taitien | VW | VCXO | 80MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPCJANF-19.440000 | Taitien | VW | VCXO | 19.44MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPCJANF-19.440000 | Taitien | VW | VCXO | 19.44MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
| VWEUPCJANF-19.440000 | Taitien | VW | VCXO | 19.44MHz | 3.3V | 0.197" L x 0.126" W (5.00mm x 3.20mm) | 0.053" (1.35mm) |
泰艺有源晶振产品列表：
我们可以改善的频率输出的偏差超过范围由以下几个方法：
调整外部电容，Cd和CG的值。
如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。
可以采用不同负载电容（CL）的贴片晶振试用。
试用晶振具有较低电容若频率比目标频率超高很多的话。
请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。
频率输出频率的目标只有三分之一。
有源晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。
该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。
泰艺晶振,压控晶振,VW晶振,VWEUPLJANF-38.400000晶振
近来由于污染排放总量管制受到应有重视，各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点，而泰艺晶振电子本身由于受到环保机关污染总量管制，5032晶体振荡器污染物排放量有一定的承诺限值，加上各类相关环保议题的要求，亦订定与规划相关减量目标，全力保护有限的地球资源与环境。
有鉴于环保意识抬头，泰艺晶振电子多年来在环保工作上持续努力，期望藉由环境管理、自发且持续的改善，达到改善环境、减少环境冲击的实质目的。本公司泰艺晶振于2002年6月开始推行ISO 14001环境管理系统，路由器振荡器持续改善整体环境并有助提高经营绩效，同时强化内外销竞争力与提升公司形象。我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素，善尽社会责任。
泰艺晶振,压控晶振,VW晶振,VWEUPLJANF-38.400000晶振
