QuartzCom晶振,VC-TCXO晶振,VT7-302晶振

频率：10.0MHz~40.0MHz

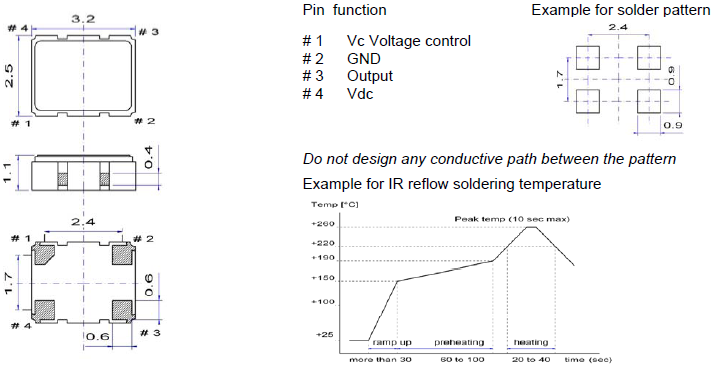

尺寸：3.2*2.5*1.0mm

3225晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1Vto+3.2V±0.1V)高度:最高1.0mm,体积:0.007cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

订购热线：0755-2783-7683

QuartzCom晶振,VC-TCXO晶振,VT7-302晶振.3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

晶振的真空封装技术:是指石英温补晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

QuartzCom AG利用其强大的工程技术实力开发和应用专有技术,已经在早期阶段优化了客户的电路设计.通过服务和客户导向以及广泛产品系列的帮助,QuartzCom晶振希望在短时间内提供高质量的可靠解决方案,并希望及时将指定的产品作为高效的制造商交付.

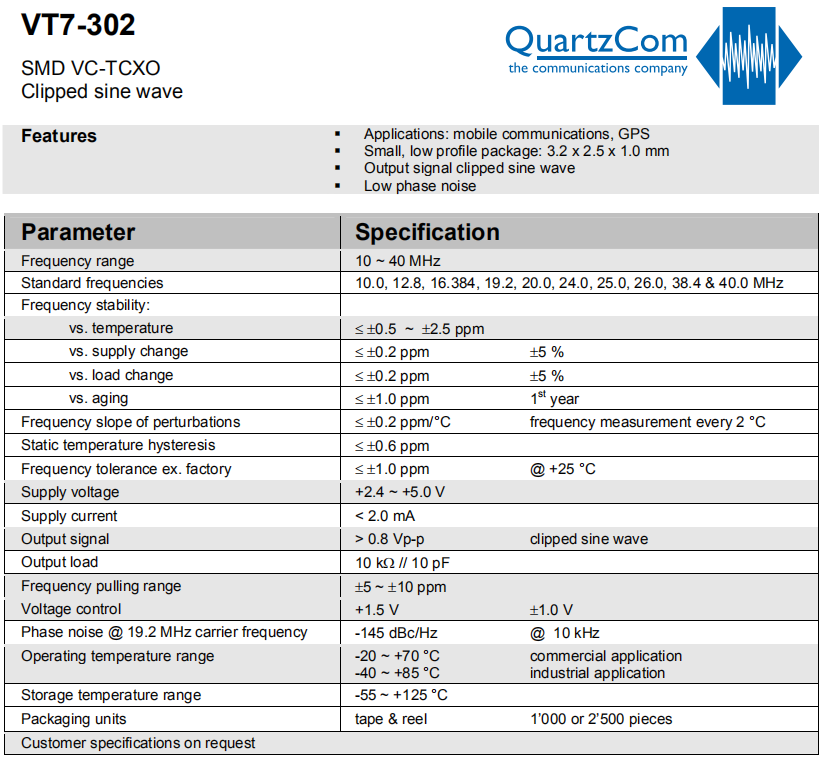

QuartzCom晶振	VT7-302晶振
输出类型	clipped sine wave
输出负载	10pF
振荡模式	基本/第三泛音
电源电压	+2.4V~5.0V
频率范围	10.0MHz~40.0MHz
频率稳定度	±0.2ppm
工作温度	-20℃~+70℃ -30℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

VT7-302 3225 VC-TCXO

注意事项

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力,会导致耐高温晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶振无法产生振荡和/或非正常工作.耐高温晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关进口石英晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认
