百利通亚陶晶振,有源晶振,UX31晶振,UX31F6203Z晶振

频率:50-156.25MHZ

尺寸:3.2*2.5mm

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产SMD系列产品了,因体积大,很多电子产品接受小尺寸,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量变大,所以生产这种的大体积成本就更高的了.普通贴片石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.流温度曲线要求.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

百利通亚陶晶振,有源晶振,UX31晶振,UX31F6203Z晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高的可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高的温回流温度曲线要求.
       贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

项目

符号

规格说明

条件

输出频率范围

f0

50-156.25MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.62-1.98V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.tydz99.com

H: -20 to +70


频率稳定度

f_tol

J: ±25 × 10-6



L: ±50× 10-6


功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
UX31F6203Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
UX31F6203Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
UX31F6203Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
UX31F6201Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
UX31F6201Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)
UX31F6201Z Diodes Incorporated  UX 156.25MHz ±25ppm -40°C ~ 85°C 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.045" (1.15mm)

UJWIFI026

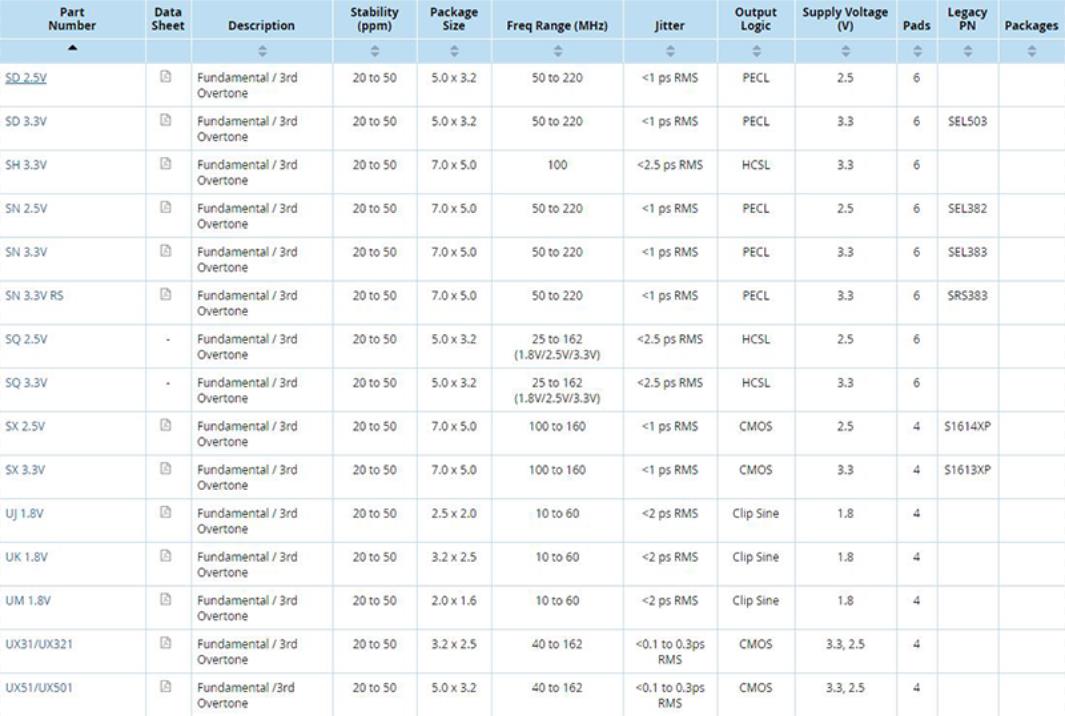

百利通亚陶晶振产品列表:

SD SH SN SQ SX UJ UK UM UX

石英晶振频率输出是目标频率的三倍

这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振

5-2。此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。

系统故障是由于超大输出波形的幅度。

6-1。请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。

7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。

7-2。如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动,如果它不是。

7-3。如果信号具有高频率,请使用以下方法:使用贴片晶振外壳为接地。采用水晶较小C0。

增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL。

7-4。请检查周围电路和PCB布局,如果上面的方法都没有能够解决您的问题。如果两者都正常,那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题,而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。

百利通亚陶晶振,有源晶振,UX31晶振,UX31F6203Z晶振

百利通晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.车载控制模块晶振本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

百利通晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,3225车载设备振荡器落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
