泰艺晶振,VCTCXO晶振,TS晶振,TSEAACSANF-10.000000晶振
频率：5-40MHZ

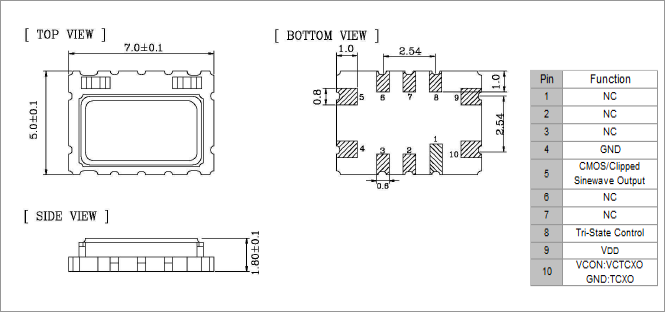

尺寸：7.0*5.0mm
泰艺晶振,VCTCXO晶振,TS晶振,TSEAACSANF-10.000000晶振,石英晶振适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高的可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高的耐热性,耐热循环性和耐振性等的高的可靠性能.
石英晶振的真空封装技术：是指压控温补晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
4-50MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.3-5.0V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±0.05 × 10-6 |
|
|
L: ±0.28 × 10-6 |
|||
|
|
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Type 类型 | Frequency 频率 | Voltage - Supply电压 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| TSEAACSANF-10.000000 | Taitien | TS | VCTCXO | 10MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSETALJANF-12.800000 | Taitien | TS | TCXO | 12.8MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSETALJANF-16.000000 | Taitien | TS | TCXO | 16MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSETTCJANF-19.440000 | Taitien | TS | TCXO | 19.44MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSEATLJANF-10.000000 | Taitien | TS | VCTCXO | 10MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSEABCSANF-25.000000 | Taitien | TS | VCTCXO | 25MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSEAACJANF-27.000000 | Taitien | TS | VCTCXO | 27MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
| TSEAALJANF-12.800000 | Taitien | TS | VCTCXO | 12.8MHz | 2.8 V ~ 3.3 V | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.083" (2.10mm) |
泰艺有源晶振产品列表：
1.DIP 产品
已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。
2.SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
3.超声波清洗
（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
（3）请勿清洗开启式晶振产品
（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
泰艺晶振,VCTCXO晶振,TS晶振,TSEAACSANF-10.000000晶振
泰艺晶振科技股份有限公司环境影响的最小化：遵照社会的期望，改进我们的环境行为，我们将7050有源晶振通过有效利用森林、能源以及其它资源，减少各种形式的废物来实现这一承诺。
环境管理体系：泰艺晶振公司在每一个运行部门，实施支持方针的系统的环境管理工具。我们将确保适当的人力资源和充分的财力保障。每年我们都将建立可测量的环境管理以及行为改进的目标和指标。
环境行为评价：评价有源石英晶振运行以及员工的环境行为表现，确认支撑着本方针的成绩。我们将向我们的员工提供信息，以及能够将方针与各自工作职责完全结合的培训。
