TF162P32K7680R晶体,音叉水晶振子,TF16石英晶振

prevnext

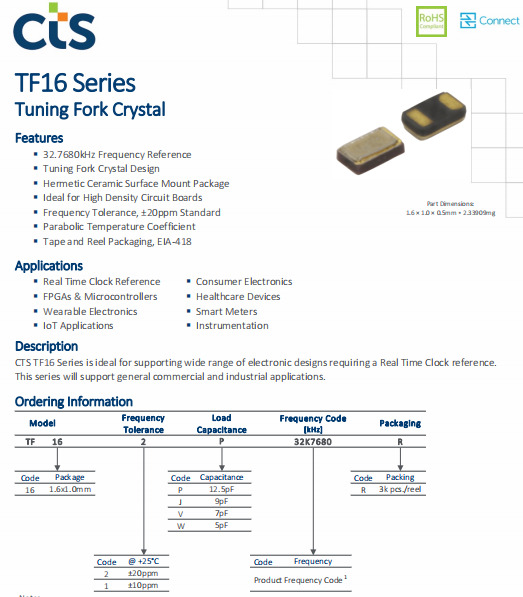

CTS晶振,进口压电石英晶体,TF16晶振

频率：32.768KHZ

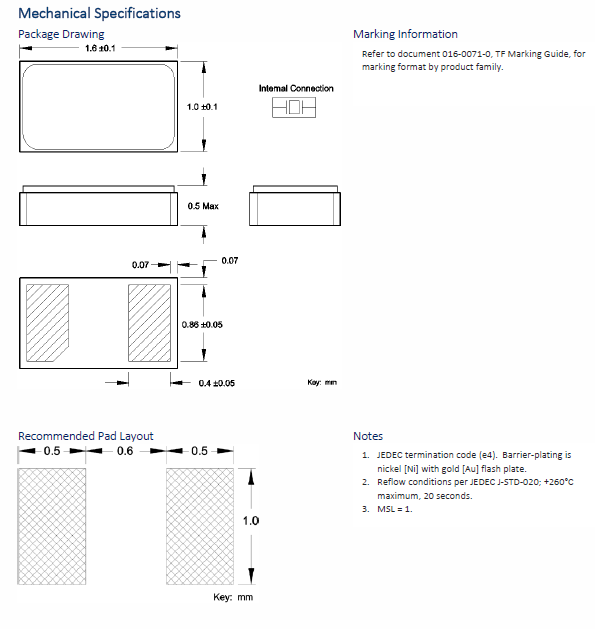

尺寸：1.6*1.0*0.5mm

贴片表晶32.768K晶振系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-2783-7683

CTS晶振,进口压电石英晶体,TF16晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

CTS晶振公司成立于1896,是全球设计和制造各种电子元器件、谐振器和执行器的领导者.主要满足原始设备制造商(OEM)的需求,CTS以其超过100年的创新产品和卓越工程而自豪.CTS产品的生产采用最先进的技术,由一个高素质和敬业的员工驱动.作为CTS晶振过渡到上世纪70年代,环境污染问题导致美国政府授权的汽车排放控制要求.节气门位置传感和排气再循环控制的需要将CTS浸入到引擎盖和底盘位置传感器业务中,为公司打开新的市场机会.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英SMD晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

CTS晶振	单位	TF16晶振	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	± 20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.tydz99.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

TF16 1610

注意事项

输出负载

建议将输出负载安装在尽可能靠近石英晶体谐振器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害1.6x1.0晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

CTS晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,CTS晶振集团还开展了各种各样的进口晶振产品展示活动.

我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感.与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流.将生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻.

集团为确保安全、提高保护预防措施、生产出的美国晶振产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.

与我们的员工一起开创并保持一个免于事故的工作场所,重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

CTS晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审.在现有的或新生的各种活动中不断监测和改进环境绩效.通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力.
