Greenray低g灵敏度晶振,T58-T58-CS-LG-20MHz-HG-E,移动仪器6G晶振
频率：20.000MHz
尺寸：5.0x3.2mm
Greenray低g灵敏度晶振,T58-T58-CS-LG-20MHz-HG-E,移动仪器6G晶振，美国进口晶振，Greenray格林雷晶振，T58系列晶振编码为：T58-T58-CS-LG-20MHz-HG-E，频率为：20.000MHz，小体积晶振尺寸为5.0x3.2mm，8垫脚贴片晶振，TCXO晶体振荡器，石英晶体振荡器，有源晶振，具有超小型，轻薄型，低抖动，低功耗，低电源电压，低相位噪声，低电平等特点。T58系列TCXO已被开发为一种参考振荡器，用于需要非常低的g-灵敏度性能和紧密的温度稳定性。5032晶振应用于：电信，高冲击电子设备，移动收音机，移动仪器，机载通信，无线通信，微波接收器，智能弹药，GPS定位系统，导航仪等应用。
Greenray低g灵敏度晶振,T58-T58-CS-LG-20MHz-HG-E,移动仪器6G晶振 参数表

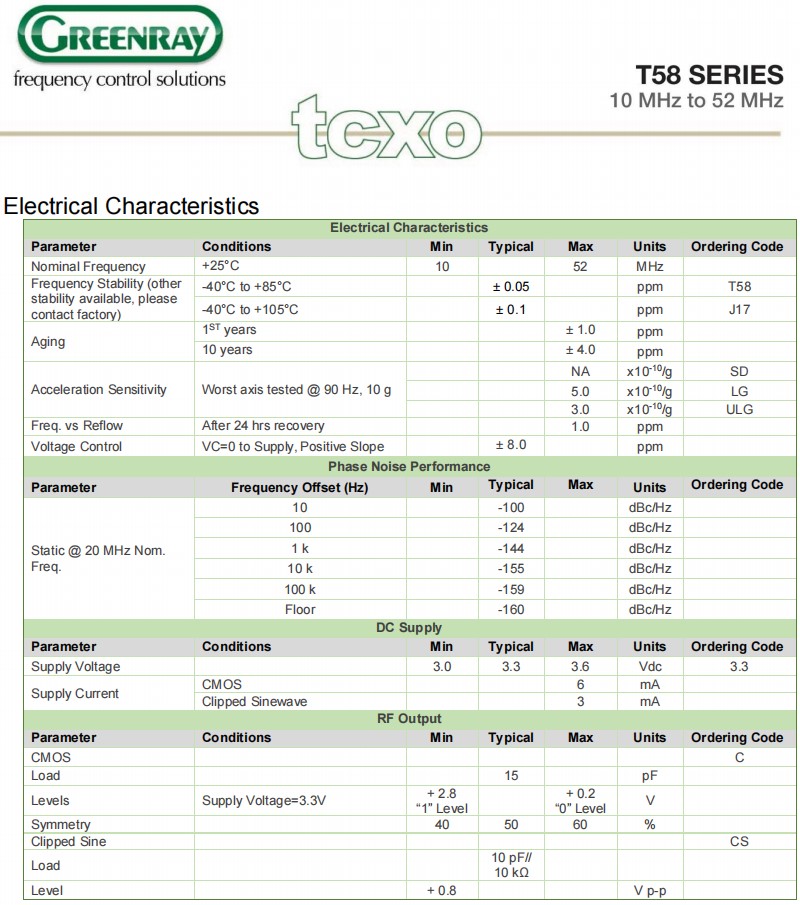

Electrical Characteristics
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
Nominal Frequency
+25°C
20
MHz
Frequency Stability (other
stability available, please
contact factory)
-40°C to +85°C
± 0.05
ppm
T58
-40°C to +105°C
± 0.1
ppm
J17
Aging
1ST years
± 1.0
ppm
10 years
± 4.0
ppm
Acceleration Sensitivity
Worst axis tested @ 90 Hz, 10g
NA
x10-10/g
SD
5.0
x10-10/g
LG
3.0
x10-10/g
ULG
Freq. vs Reflow
After 24 hrs recovery
1.0
ppm
Voltage Control
VC=0 to Supply, Positive Slope
± 8.0
ppm

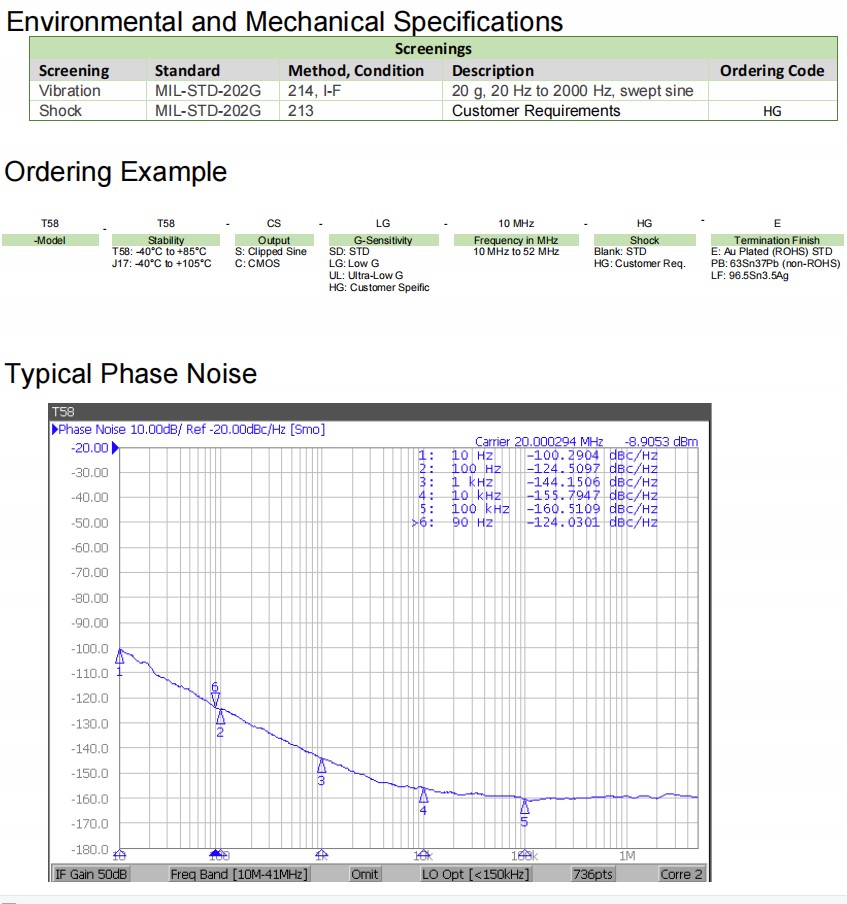

Phase Noise Performance
Parameter
Frequency Offset (Hz)
Min
Typical
Max
Units
Ordering Code
Static @ 20 MHz Nom.
Freq.
10
-100
dBc/Hz
100
-124
dBc/Hz
1 k
-144
dBc/Hz
10 k
-155
dBc/Hz
100 k
-159
dBc/Hz
Floor
-160
dBc/Hz
DC Supply
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
Supply Voltage
3.0
3.3
3.6
Vdc
3.3
Supply Current
CMOS
6
mA
Clipped Sinewave
3
mA
RF Output
Parameter
Conditions
Min
Typical
Max
Units
Ordering Code
CMOS
C
Load
15
pF
Levels
Supply Voltage=3.3V
+ 2.8
“1” Level
+ 0.2
“0” Level
V
Symmetry
40
50
60
%
Clipped Sine
CS
Load
10 pF//
10 kΩ
Level
+ 0.8
V p-p

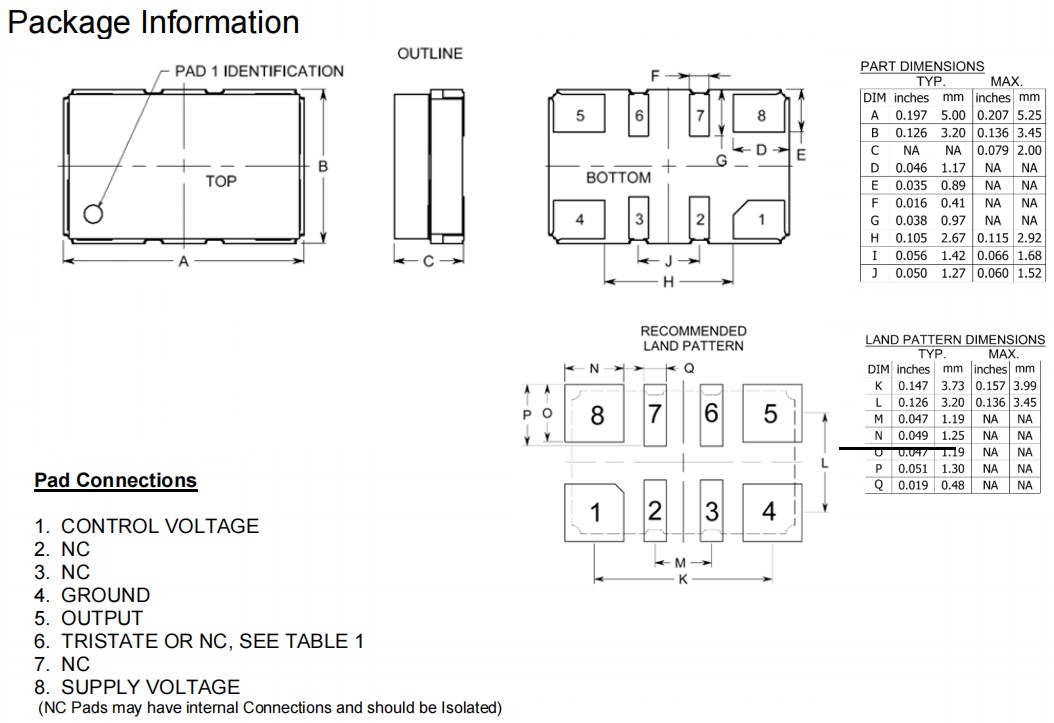

Greenray低g灵敏度晶振,T58-T58-CS-LG-20MHz-HG-E,移动仪器6G晶振 尺寸图
Greenray低g灵敏度晶振,T58-T58-CS-LG-20MHz-HG-E,移动仪器6G晶振

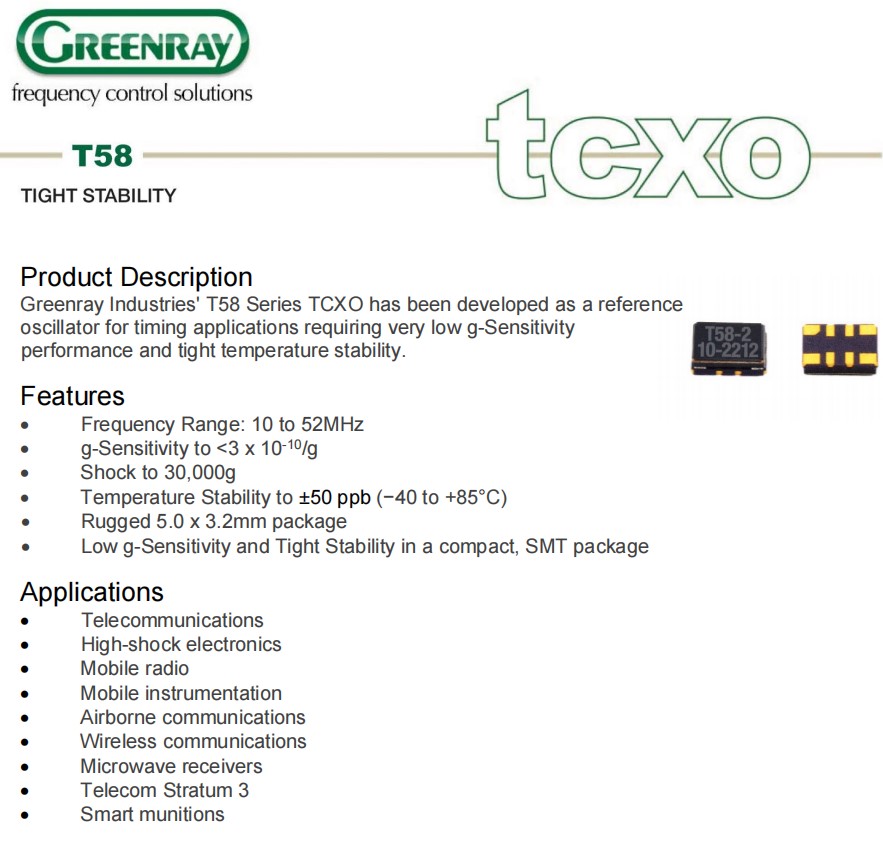

产品特点：
•频率范围：10MHz至52MHz温补晶振
•g-灵敏度<3 x 10-10/g
•冲击至30000克
•温度稳定性至±50 ppb（−40至+85°C）
•坚固的5.0 x 3.2mm包装
•在紧凑的SMT封装中具有低g灵敏度和紧密的稳定性
应用程序：电信，高冲击电子设备，移动收音机，移动仪器，机载通信，无线通信，微波接收器，电信第3层，智能弹药
