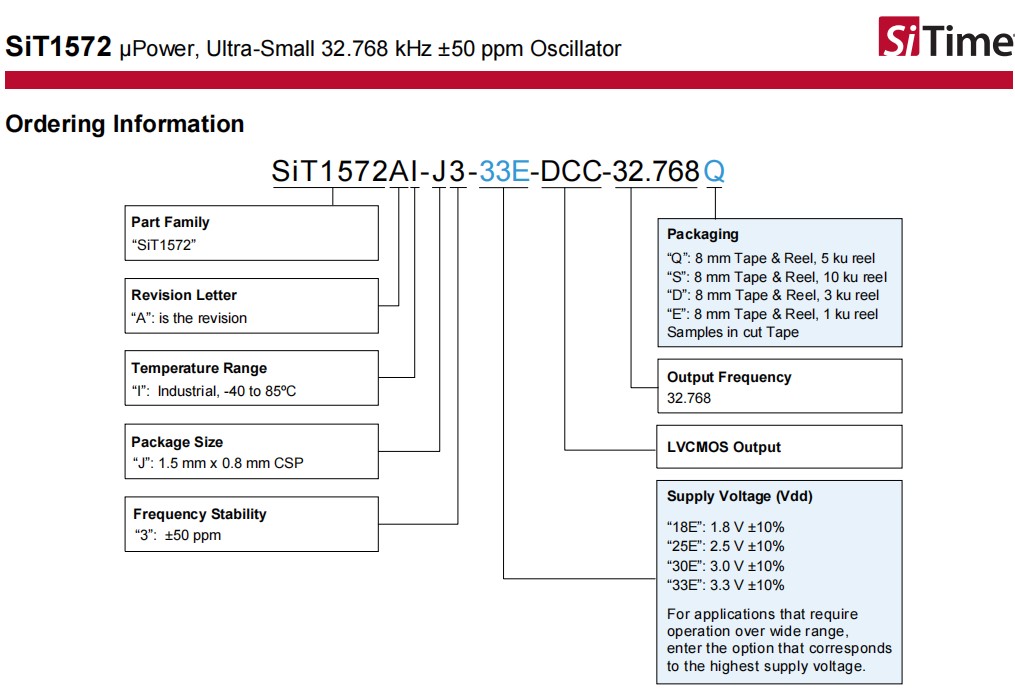

无线连接睡眠时钟6G晶振,SiT1572AI-J3-25E-DCC-32.768Q,SiTime贴片晶振
频率:32.768KHz

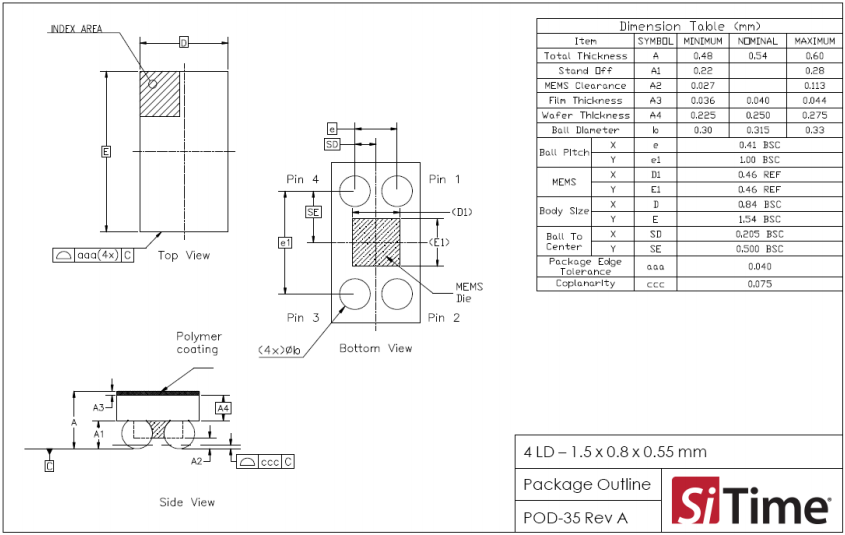

尺寸:1.5x0.8mm
无线连接睡眠时钟6G晶振,SiT1572AI-J3-25E-DCC-32.768Q,SiTime贴片晶振,美国进口晶振,SiTime可编程晶振,型号SiT1572,编码为:SiT1572AI-J3-25E-DCC-32.768Q,频率为:32.768K贴片晶振,小体积晶振尺寸:1.5x0.8mm,有源晶振,石英晶体振荡器,四脚贴片晶振,SiT1572是一个超小,微功率,32.768 kHz振荡器在一个CSP-4包。在无负载条件下的典型供电电流为4.5µA。SiTime的MEMS振荡器由一个MEMS谐振器和一个可编程模拟电路组成。SiT1572 MEMS谐振器是建立与SiTime的独特的MEMS第一®工艺。一个关键的制造步骤是EpiSeal®,在此期间MEMS谐振器在温度超过1000°C。EpiSeal®创造了一个非常强大,清洁的真空室,封装了MEMS谐振腔,并确保最佳的性能和可靠性。在EpiSeal®期间,一个聚硅帽生长在谐振腔的顶部,这消除了额外的帽晶圆或其他外来包装的需要。因此,SiTime的MEMS谐振器模可以像任何其他半导体模一样使用。SiTime的MEMS第一和EpiSeal®的制造过程的一个独特结果是,石英晶振能够将SiTime的MEMS模具与SoC、ASIC、微处理器或模拟模具集成在一个包中,以消除外部定时组件,并为客户提供高度集成、更小、经济有效的解决方案。应用于:健康和健康监测器,无线连接睡眠时钟,ULP输入设备,RTC参考时钟。

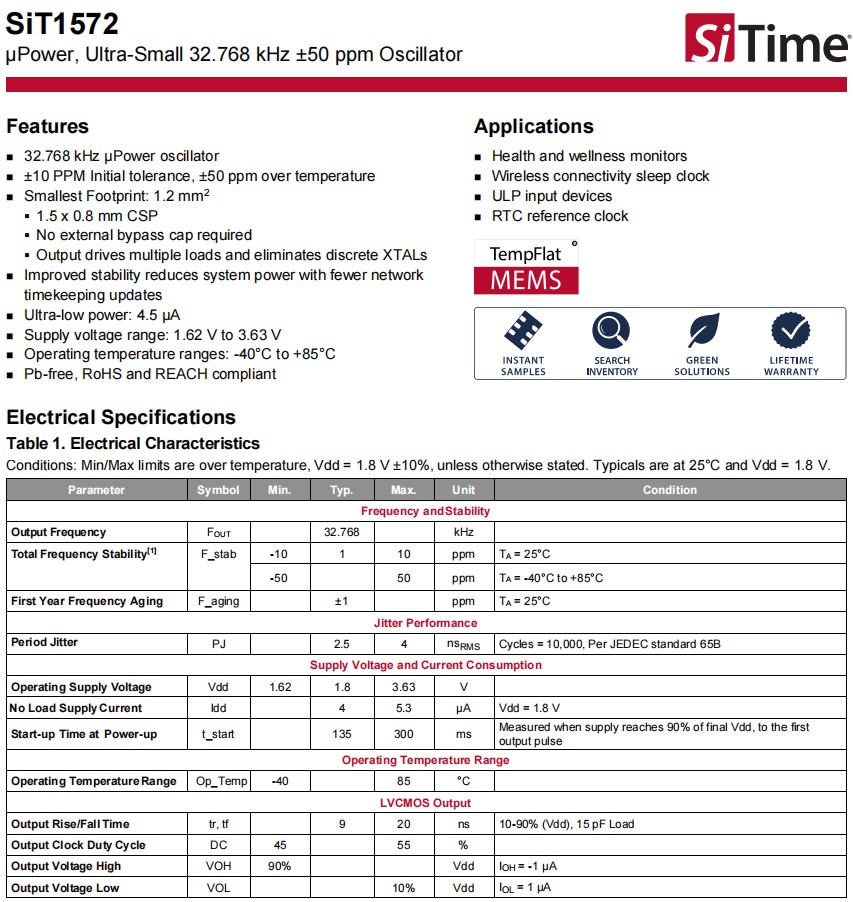

无线连接睡眠时钟6G晶振,SiT1572AI-J3-25E-DCC-32.768Q,SiTime贴片晶振 参数表
Parameter | Symbol | Min. | Typ. | Max. | Unit | Condition |
Frequency andStability | ||||||
Output Frequency | FOUT | 32.768 | kHz | |||
Total Frequency Stability[1] | F_stab | -10 | 1 | 10 | ppm | TA = 25°C |
-50 | 50 | ppm | TA = -40°C to +85°C | |||
First Year Frequency Aging | F_aging | ±1 | ppm | TA = 25°C | ||
Jitter Performance | ||||||
PeriodJitter | PJ | 2.5 | 4 | nsRMS | Cycles = 10,000, Per JEDEC standard 65B | |
Supply Voltage and Current Consumption | ||||||
Operating Supply Voltage | Vdd | 1.62 | 1.8 | 3.63 | V | |
No Load SupplyCurrent | ldd | 4 | 5.3 | µA | Vdd = 1.8 V | |
Start-up Time at Power-up | t_start | 135 | 300 | ms | Measured when supply reaches 90% of final Vdd, to the first output pulse | |
Operating Temperature Range | ||||||
Operating TemperatureRange | Op_Temp | -40 | 85 | °C | ||
LVCMOS Output | ||||||
Output Rise/FallTime | tr, tf | 9 | 20 | ns | 10-90% (Vdd), 15 pF Load | |
Output Clock DutyCycle | DC | 45 | 55 | % | ||
Output Voltage High | VOH | 90% | Vdd | IOH= -1 μA | ||
Output Voltage Low | VOL | 10% | Vdd | IOL = 1 μA |
无线连接睡眠时钟6G晶振,SiT1572AI-J3-25E-DCC-32.768Q,SiTime贴片晶振
产品特点:
32.768k晶振 µpower 振荡器
±10 PPM初始公差,±50 ppm超过温度
最小足迹: 1.2 mm2
1.5 x 0.8毫米CSP 有源晶振
不需要外部旁路帽
输出驱动多个负载和消除离散XTAL
改进稳定性降低系统功率与更少的网络计时更新
超低功率: 4.5µA
电源电压范围: 1.62 V到3.63 V
工作温度范围:-40°C到+85°C
Pb-free,RoHS和达到兼容
