SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振

频率:32.768KHz

尺寸:1.5x0.8mm

SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振美国进口晶振,SiTime可编程晶振,型号SiT1532,编码为:SiT1532AI-J4-D14-32.768Q,频率为:32.768KHz有源晶振,小体积晶振尺寸:1.5x0.8mm,SiT1532是世界上最小、最低功率的32.768kHz石英晶体振荡器,为移动设备和其他电池驱动的应用程序进行了优化。SiTime的硅MEMS技术能够实现最小的足迹和芯片规模的封装。与现有的2.0x1.2mm SMD XTAL软件包相比,该设备减少了32kHz的内存占用高达85%。与XTALs不同,SiT1532振荡器输出支持更大的组件放置灵活性,并消除了外部负载电容器,从而节省了额外的组件计数和板空间。与标准振荡器不同的是,SiT1532的特点是纳米驱动器Drive?,这是一种工厂可编程输出,可以降低电压摆动以最小化功率。SiT1532贴片晶振应用于:智能手机,平板电脑,健康和健康监视器,健身手表,运动视频摄像头,无线键盘,超小笔记本电脑,每秒脉冲(pps)计时,RTC参考时钟,电池管理计时等应用。
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振美国进口晶振,SiTime可编程晶振,型号SiT1532,编码为:SiT1532AI-J4-D14-32.768Q,频率为:32.768KHz有源晶振,小体积晶振尺寸:1.5x0.8mm,SiT1532是世界上最小、最低功率的32.768kHz石英晶体振荡器,为移动设备和其他电池驱动的应用程序进行了优化。SiTime的硅MEMS技术能够实现最小的足迹和芯片规模的封装。与现有的2.0x1.2mm SMD XTAL软件包相比,该设备减少了32kHz的内存占用高达85%。与XTALs不同,SiT1532振荡器输出支持更大的组件放置灵活性,并消除了外部负载电容器,从而节省了额外的组件计数和板空间。与标准振荡器不同的是,SiT1532的特点是纳米驱动器Drive™,这是一种工厂可编程输出,可以降低电压摆动以最小化功率。SiT1532贴片晶振应用于:智能手机,平板电脑,健康和健康监视器,健身手表,运动视频摄像头,无线键盘,超小笔记本电脑,每秒脉冲(pps)计时,RTC参考时钟,电池管理计时等应用。

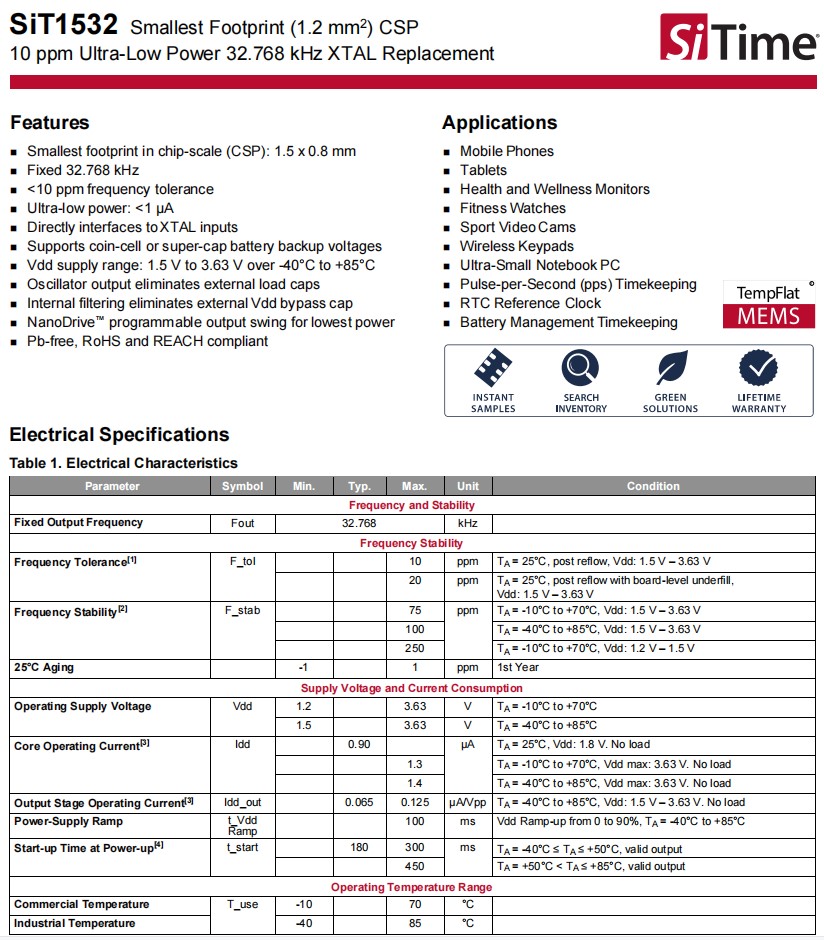

SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振 参数表

Parameter Symbol Min. Typ. Max. Unit Condition
Frequency and Stability
Fixed Output Frequency Fout 32.768 kHz
Frequency Stability
Frequency Tolerance[1] F_tol 10 ppm TA= 25°C, post reflow, Vdd: 1.5 V  3.63 V
20 ppm TA= 25°C, post reflow with board-level underfill,
Vdd: 1.5 V  3.63 V
Frequency Stability[2] F_stab 75 ppm TA= -10°C to +70°C, Vdd: 1.5 V  3.63 V
100 TA= -40°C to +85°C, Vdd: 1.5 V  3.63 V
250 TA= -10°C to +70°C, Vdd: 1.2 V  1.5 V
25°C Aging -1 1 ppm 1st Year
Supply Voltage and Current Consumption
Operating Supply Voltage Vdd 1.2 3.63 V TA= -10°C to +70°C
1.5 3.63 V TA= -40°C to +85°C
Core Operating Current[3] Idd 0.9 μA TA= 25°C, Vdd: 1.8 V. No load
1.3 TA= -10°C to +70°C, Vdd max: 3.63 V. No load
1.4 TA= -40°C to +85°C, Vdd max: 3.63 V. No load
Output Stage Operating Current[3] Idd_out 0.065 0.125 μA/Vpp TA= -40°C to +85°C, Vdd: 1.5 V  3.63 V. No load
Power-Supply Ramp t_Vdd 100 ms Vdd Ramp-up from 0 to 90%, TA= -40°C to +85°C
Ramp
Start-up Time at Power-up[4] t_start 180 300 ms TA= -40°C  TA +50°C, valid output
450 TA= +50°C < TA +85°C, valid output
Operating Temperature Range
Commercial Temperature T_use -10 70 °C
Industrial Temperature -40 85 °C

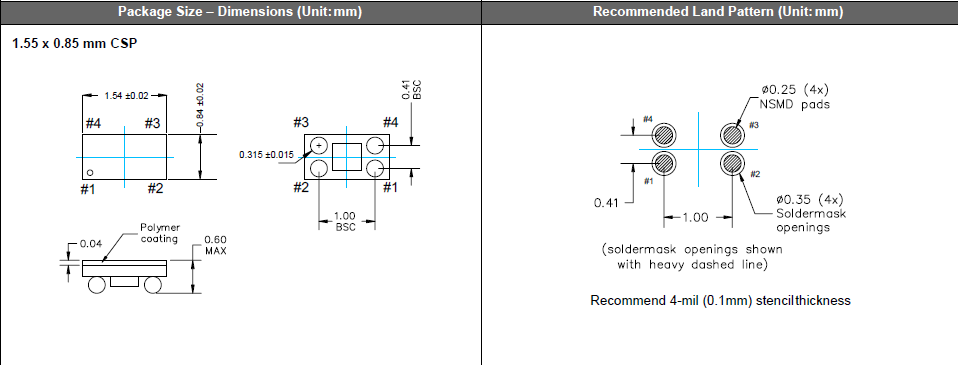

SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振 尺寸图

SiT1532 1508 32.768K OSC


SiTime有源晶振,SiT1532AI-J4-D14-32.768Q,电池管理计时6G晶振


产品特点:
小体积晶振:1.5x0.8mm
固定频率32.768kHz振荡器
<10 ppm频率公差
 超低功率:<1µA
直接与XTAL输入接口
支持币形电池或超级电池备用电压
Vdd供电范围:-40°C至+85°C时为1.5V至3.63V
振荡器输出消除了外部负载上限
内部滤波消除了外部Vdd旁路帽
纳米驱动器™ 最低功率的可编程输出摆幅
无铅,符合RoHS和REACH标准


SiT1532

SiT1532-1


SiT1532A.1508
