希华晶振,贴片晶振,SX-1612晶振,谐振器

频率:24~54MHZ

尺寸:1.6*1.2mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从24MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-2783-7683
QQ咨询 点击这里给我发消息

希华晶振科技成立于1988年,专精于石英频率控制元件之研发、设计、生产与销售.从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务. 希华晶振,贴片晶振,SX-1612晶振,谐振器

对内,我们将透过各种教育训练与有源晶振生产活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动);对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.超小型SMD晶体,金属面四脚石英晶振,SX-1612晶振

1

希华晶振,贴片晶振,SX-1612晶振,谐振器.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.超小型SMD晶体,金属面四脚石英晶振,SX-1612晶振

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.希华晶振,贴片晶振,SX-1612晶振,谐振器

2

希华晶振

单位

SX-1612晶振

石英晶振基本条件

标准频率

f_nom

24~54MHZ

标准频率

储存温度

T_stg

-40~+90℃

裸存

工作温度

T_use

-20∼+70℃

标准温度

激励功率

DL

10μW(100Max)


频率公差

f_— l

±15×10-6 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.tydz99.com/

频率温度特征

f_tem

±15×10-6

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

3

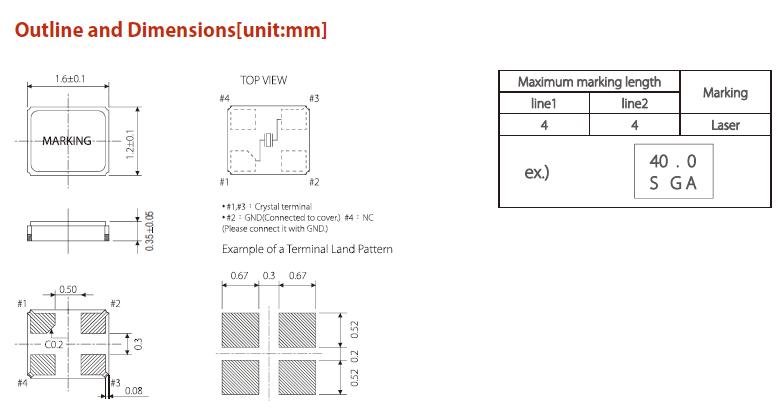

SX-1612 1612

注意事项

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.希华晶振,贴片晶振,SX-1612晶振,谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.超小型SMD晶体,金属面四脚石英晶振,SX-1612晶振

5

公司产出小体积石英晶体废弃物先实施分类、暂存管理,依法委托合格业者清除、处理并上网申报.事业废弃物清理以回收、再利用之处理方式优先考量,无法回收再利用者以焚烧、掩埋方式处理.可回收再利用废弃物比例自2008年32%提升到2011年8月止53%,有效降低环境负荷.希华晶振,贴片晶振,SX-1612晶振,谐振器

为落实安全管理,降低职灾发生风险,制定“劳工安全卫生管理规章”、“劳工安全卫生管理计划”,依规章内容实施全厂自动检查移动通信晶振、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行环境考量面与危害鉴别、风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.超小型SMD晶体,金属面四脚石英晶振,SX-1612晶振

希华晶体科技股份有限公司藉由环境,安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面,安卫危害鉴别作业,生产石英晶体谐振器的环境安卫管理方案和内部稽核为手段,合理化推动环境,安卫管理,落实环境,安卫系统有效实施.并不断透过教育训练灌输员工环境,安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

6
