希华晶振,贴片晶振,STO-7050B晶振
频率：2.5-55MHZ

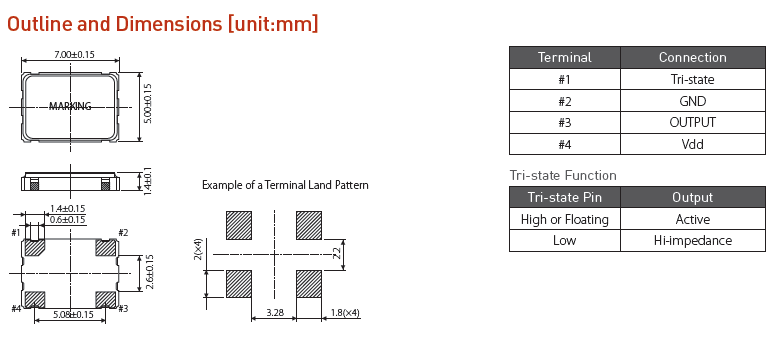

尺寸：7.0*5.0mm
智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
希华晶振,贴片晶振,STO-7050B晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
2.5-55MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时，指定的值这可能会导致问题例如：失真的输出波形。特别是设置电抗，根据规范的负载阻抗。输出频率和输出电平，当测量输出频率或输出水平，晶体振荡器调整的输入阻抗，测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器，不同的负载阻抗的晶体振荡器，测量输出频率或输出水平高，阻抗阻抗测量可以忽略。
机械处理
当有源晶振发生外置撞击时，任何石英晶体振荡器在遭到外部撞击时，或者产品不小心跌落时，强烈的外置撞击都将会导致晶振损坏，或者频率不稳定现象。 不执行任何强烈的冲击石英晶体振荡器。
如果一个强大的冲击已经给振荡器,确保在使用前检查其特点。
公司产出废弃物先实施分类、暂存管理,依法委托合格业者清除、处理并上网NDK晶振申报.事业废弃物清理以回收、再利用之处理方式优先考量,无法回收再利用者以焚烧、掩埋方式处理.可回收再利用废弃物比例自2008年32%提升到2011年8月止53%,有效降低环境负荷.
针对公司制程所需使用危险物及有害物,评估使用低毒性物质(自2006年起已完全停用环保列管毒性化学物质);化学原物料依照危害特性分类存放,贮存设施符合法规要求;危害物质标示符合法规及GHS要求,作业场所备有物质安全资料表(MSDS);作业环境加强抽风换气依法实施作业环境测定;操作人员定期实施危害物训练温补晶振,作业时确实穿着防护具并配置紧急处置器材.
为落实安全管理,降低职灾发生风险,制定“劳工安全卫生管理规章”、“劳工安全卫生管理计划”,依规章内容实施全厂自动检查、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行环境考量面与危害鉴别、风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.希华晶振,贴片晶振,STO-7050B晶振
