希华晶振,贴片晶振,STO-2520晶振
频率：16-52MHZ

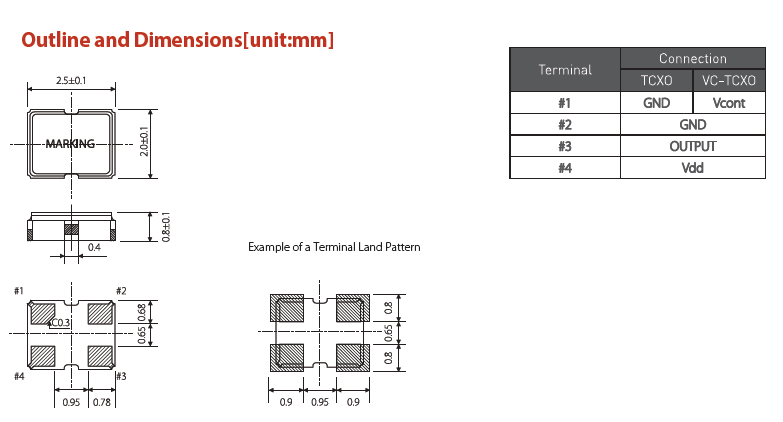

尺寸：2.5*2.0mm
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
希华晶振,贴片晶振,STO-2520晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
贴片晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
16-52MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.tydz99.com/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振在使用过程中需要注意哪些事项，晶振产品在使用过程中产生不良都有那些原因照成的，如果石英晶振产生了不良我们又该怎么处理，怎么去预防在以后的生产过程中确保品质不在出问题。
大家都知道晶振其实分为很多的类别，比如陶瓷谐振器，以及石英晶体谐振器，石英晶体振荡器，那么石英晶体振荡器又称呼为有源晶振，何为有源晶振？
有源的意思就是带有电压功能，是只产品在使用过程中首先需要通过电压起振，一般有源晶振的电压在3.3V-5V之间。其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO），压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能，当石英晶振在使用过程中遇到电压变大或者变小的情况下，产品可以在自带电压功能的情况下把电压控制在可接受范围，以及控制振荡器的PPM精度，不超出在需要的频率内，使其能够稳定的给CPU提供精准信号，这就是压控振荡器的主要特点。
公司产出废弃物先实施分类、暂存管理,依法委托合格业者清除、处理并上网申报.事业废弃物清理以回收、再利用之处理方式优先考量,无法回收再利用者以焚烧、掩埋方式处理.可回收再利用废弃物比例自2008年32%提升到2011年8月止53%,有效降低环境负荷.
针对公司制程所需使用危险物陶瓷晶振及有害物,评估使用低毒性物质(自2006年起已完全停用环保列管毒性化学物质);化学原物料依照危害特性分类存放,贮存设施符合法规要求;危害物质标示符合法规及GHS要求,作业场所备有物质安全资料表(MSDS);作业环境加强抽风换气依法实施作业环境测定;操作人员定期实施危害物训练,作业时确实穿着防护具并配置紧急处置器材.
为落实安全管理,降低职灾发生风险,制定“劳工安全卫生西铁城晶振管理规章”、“劳工安全卫生管理计划”,依规章内容实施全厂自动检查、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行环境考量面与危害鉴别、风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.希华晶振,贴片晶振,STO-2520晶振
