SUNTSU晶振,石英贴片晶振,STC53C压控温补振荡器

频率：6.000MHz~40.000MHz

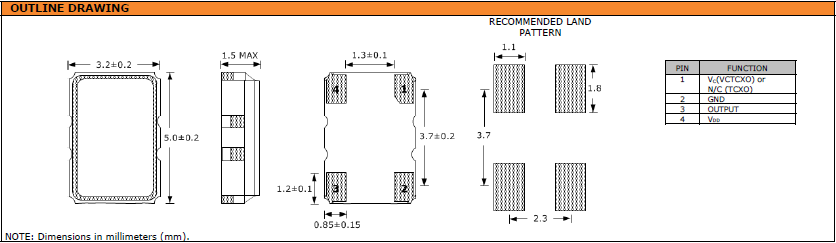

尺寸：5.0*3.2*1.5mm

温补进口晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-2783-7683

SUNTSU晶振,石英贴片晶振,STC53C压控温补振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

总部位于美国加利福尼亚州奥兰治县,与韩国,中国和台湾的合资伙伴合作成立.SUNTSU晶振频率控制公司成立于2002年,由频率控制行业的专业人士设计,并考虑到三个关键原则:1.建立涵盖全频谱晶体频率控制设备的产品阵容,从而为客户提供满足频率控制需求的单一来源.2.通过设计和制造特定于客户应用的定制组件,鼓励创造力并支持行业创新.3.通过按时交付提供高质量的产品来培养长期的客户关系.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英5032晶振的年老化特性.

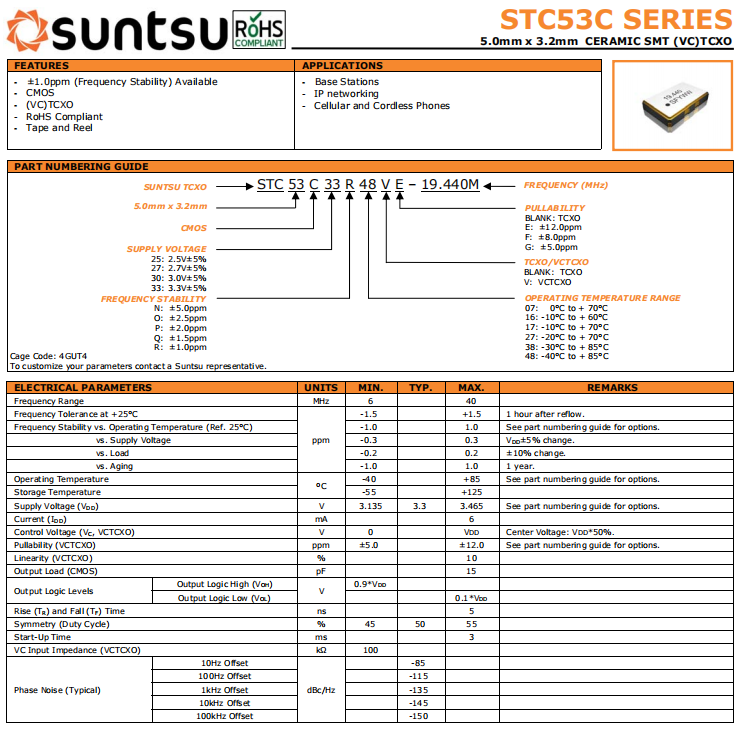

SUNTSU晶振	STC53C晶振
输出类型	CMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+3.135V~+3.465V
频率范围	6.00MHz~40.00MHz
频率稳定度	±1.5ppm
工作温度	-40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

STC53C 5032 TCXO VCTCXO

注意事项

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口VC-TCXO晶振或包装材料的环境下使用或储藏这些产品.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体振荡器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

使用环境(温度和湿度)

请在规定的温度范围内使用有源晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

美国SUNTSU美国进口晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

SUNTSU晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去SUNTSU环保晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

SUNTSU晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

通过开展节能活动和减少二氧化碳排放防止全球变暖.避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.
