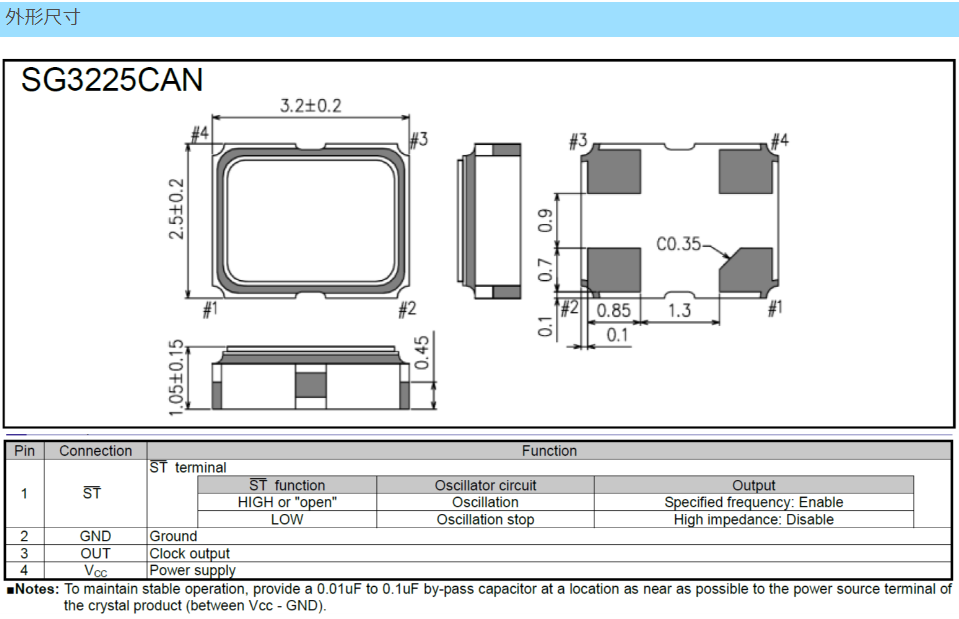

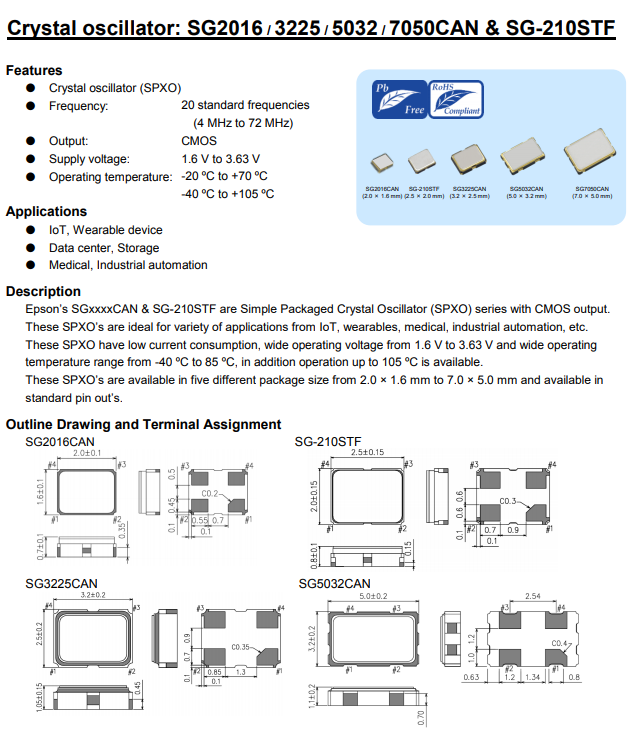

爱普生晶振,进口有源晶振,SG3225CAN晶振.小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.6~3.63V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

晶振高精密点胶技术:石英SMD晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.点胶时应注意胶点的大小和位置.不宜过大或过小.

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,普通有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英进口晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英环保3225晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时, 也向公司外部公开.

爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律
法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.

爱普生株式会社进口石英晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基 准,通过持续性的展开环保活动来预防污染.在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.根据需要,提高环境技术、材料和产品的发展信息及环境管理活动的公开性.爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
